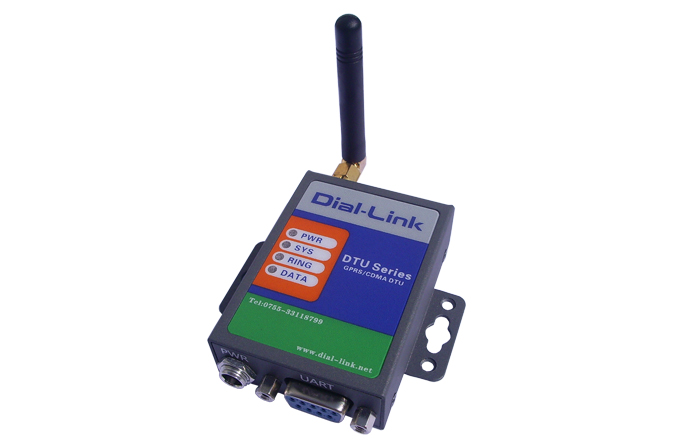

產品概述
基于CDMA無線網絡數據傳輸需求，為提供一種簡便實用的CDMA通訊解決方案，深圳市科創通信科技有限公司開發了DLK-D350 CDMA工業DTU 。它內嵌了TCP/IP協議棧，解決了用戶無TCP/IP協議棧而需在客戶機系統嵌入TCP/IP的局限性，利用可靠的CDMA網絡實現數據信息的透明數據傳輸。
DLK-D350 CDMA工業DTU 特別針對工業現場的復雜環境而設計，進一步簡化了接口設計，用戶可通過RS-232（型號DLK-D350）、RS-485（型號DLK-D351）、TTL （型號DLK-D352）電平接口，使用簡單的AT+i命令，就可以完成點對點、點對多點的可靠數據通信，極大減輕了用戶開發時間和維護的工作量。DLK-D350 CDMA工業DTU以性能穩定、體積小、易于安裝嵌入、抵抗環境能力強等優點，在工業領域得到了廣泛應用。
DLK-D350 CDMA工業DTU 產品可靈活地實現多種設備接入，工程安裝簡單，DLK-D350 CDMA工業DTU 適用于使用串口通訊的單片機數據采集傳輸系統、PLC、RTU以及工控機等。
行業應用
DLK-D350 CDMA工業DTU 可應用與以下領域：
電力：遠程自動抄表，電壓電流數據實時監控報警，城市電網、路燈管控；
安防：道路工地監控，遠程門禁系統監控，防盜裝置報警；
能源：煤礦、天然氣、油田數據采集，供暖系統監管；
交通：機動車輛、銀行運鈔車監控調度系統，車牌抓拍監控系統，車輛違章監控；
環保：煤氣調壓站實時數據采集自動控制，自來水，污水管道，閘門、泵站與水廠實時監控維護；
金融：銀行儲蓄點及機房監控，移動性證券交易和信息查詢，POS機系統應用；
水利：水位防洪監測，自然災害預測系統；
傳媒：移動廣告自動下載系統，無線廣告播放管理系統；
氣象：溫濕度數據遠程采集傳輸，氣象預測；
運輸：工業無線遙感，遙測，遙控信息回報，GPS定位；
公安：公安、110、交警車輛監控調度，公安移動性數據（身份證、犯罪檔案等）查詢，交警移動通信數據（車輛、司機檔案等）查詢。
產品特點
DLK-D350 CDMA DTU產品特點：
◆ 內置了工業級CDMA無線模塊；
◆ 可實現點對點、點對多點及APN專線等靈活組網方式，支持CLIENT和SERVER兩種模式；
◆ 同類產品中體積最小，適合嵌入式集成；
◆ 內部硬件和軟件看門狗，隨時監控運行狀態，保證產品穩定可靠的運行；
◆ 內嵌TCP/IP協議棧，支持多種協議，TCP、UDP、DNS、PPP、DHCP等；
◆ 高度集成CDMA和TCP/IP技術，將互連網和CDMA網絡有機的結合起來；
◆ 采用工業級設計標準，超強的防潮、防雷、防電磁干擾能力；
◆ 完全透明傳輸模式，可完全取代數傳電臺，原有系統無須任何改動，最大限度減少系統更新的投入；
◆ 支持IP或動態域名（DDNS）連接；
◆ 支持ALWAYS ONLINE（永遠在線）模式，支持掉線重連；
◆ 支持CDMA在線數據傳輸，電話喚醒，遠程復位和升級；
◆ 抗干擾性強，良好的金屬外殼封裝；
◆ 透明模式下的短連接功能，鏈路的定時自動釋放和激活重連；
◆ 實時在線刷新，使產品永遠在線，有效解決了無線網絡的“假連接”現象。
技術參數
DLK-D350 CDMA DTU主要參數如下：
網絡參數：
網絡：CDMA2000 1X Rev0
頻率范圍： 800MHz
TX 824~849MHz
RX 869~894MHz
發射功率：﹤30 dBm
接收靈敏度：﹤-104 dBm
(450MHz等特殊頻點可定制）
電源參數：
輸入電壓：DC5~25V
標配電源：DC9V/1A
通信電流: 90mA (平均值)
待機電流: 30mA (平均值)
SIM卡電壓: 3V/1.8V
接口封裝：
外殼封裝：良好金屬外殼封裝，堅固耐用，抗強電磁干擾，高溫散熱能力極強；
串口：1個標準的RS-232/RS-485/TTL電平（DB9接口）；
天線接口：標準的SMA母頭天線接口，50歐姆阻抗；
電源輸入：標準的3芯電源插座，外負內正，外徑：5.5mm，內徑：2.5mm；
SIM卡接口：標準的翻蓋式SIM卡座。
體積重量：
不含安裝孔及接口：64*46*18.5mm
含安裝孔及接口：78*66*18.5mm
重量：200g
功能特性：
短信息：MT, MO, CB 和 PDU 模式
信息傳送內容：支持數字、語音、短消息和傳真；
模塊復位：采用AT指令或斷電復位
聲音編碼 EVRC，13k QCELP
最大傳輸速率：14.4KBPS
環境參數：
工作溫度：-30℃～70℃
存儲溫度：-40℃～80℃
相對濕度：≤95%
磁兼容性能：
靜電放電抗干擾度試驗等級：3級
射頻電磁場輻射：
抗干擾度試驗等級：3級
