PICOSTRAIN

　　測量電阻應變是傳感器技術的一個非常大的挑戰。由于在滿度時僅0.2% （2000ppm）的微小變化和16位的高精度要求或更高，電阻值必須要被非常精確的在ppb范圍內測量。這一點只能通過測量電阻的比值來實現。

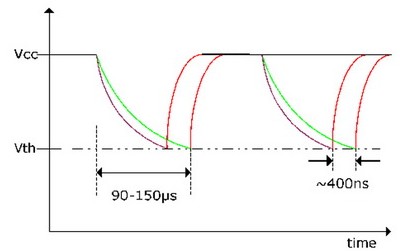

　　這里PICOSTRAIN測量原理引入了全新的方法。電阻的比值通過時間間隔的測量來求出，而不是像惠斯通電橋通過電壓變化來求得。傳感器和電容一起構成了一個低通濾波器。 電容器先充電到 Vcc,然后通過傳感器電阻進行放電。 放電到闞值電壓（可調整）的時間由TDC（時間數字轉換器）精確的測量出來。
　　集成電路實在沒有任何模擬元件的情況下實現的。ACAM公司應用其TDC技術不斷完善新的電路設計標準，并且在此測量原理下獲得很多優點：
　　. 無需對應變電阻精確要求
　　. 無需全橋連接, 2個電阻 (半橋)足以
　　. 大大減少了流入應變計的電流(系統的總電流可下降到幾微安)
　　. 利用外部電阻可非常簡單的完成溫度測量
　　. 無需參考電壓
　　. 測量刷新率，精度以及電流消耗的靈活性高
　　. 寬的溫度測量范圍直到工藝限制

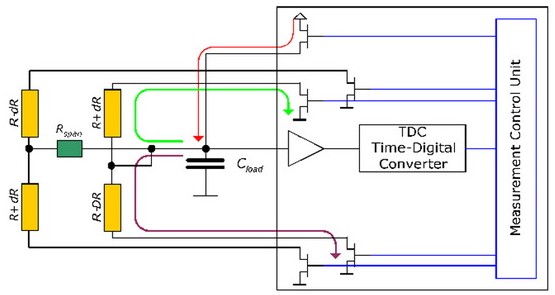

測量原理
