雷尼紹球桿儀測試是什么？
雷尼紹QC20-W球桿儀系統包含：
●球桿儀本體（本質上是一個高精度伸縮式線性傳感器，每端各有一個精密球）
●兩個精密磁力碗座，一個磁力碗座連接在機床工作臺上，另一個連接在機床主軸或主軸箱上。
在使用中，傳感器的精密球以三點機械定位的方式固定到磁性球碗上。當機床繞著工作臺上的中心座運行預設定的圓軌跡時，此種安裝方式使球桿儀可以測量機床半徑的微小變化。
采集的數據被發送到計算機上，雷尼紹的軟件根據ISO 230-4、ASME B5.54等國際標準或雷尼紹自己的分析報告計算定位精度的總體測量值（圓度、圓度偏差）。該報告采用獨特的數學分析方法，通過一組線性讀數對諸多額外的單個機床誤差進行診斷。數據以圖形和數字的格式顯示，用以幫助并支持故障診斷。
有關球桿儀工作原理的詳細信息，請查看
講解球桿儀測試網頁。
球桿儀測試的優點
球桿儀測試按照公認的國際標準（如ISO、ANSI/ASME等）對數控機床的定位性能進行簡單、快捷的檢測，允許用戶對機床性能進行基準測試與追蹤，并快速診斷出機床存在的問題和產生這些問題的誤差源。
對機床定期進行球桿儀測試有助于：
●確保數控機床一次性加工出合格零件
●減少機床停機時間、降低廢品率和檢測成本
●展示機床是否符合機床性能和質量管理標準
●執行基于實際情況而制定的預防性維護計劃
QC20-W球桿儀概述
QC20-W系統是基于雷尼紹多年球桿儀測試的經驗而推出的，性能更優異，操作優點更顯著：
●藍牙 (Bluetooth) 無線技術確保了無需處理線纜問題、在防護門關閉的狀態下操作，并降低了系統損壞的可能性。
●新硬件和軟件允許您進行“部分圓弧”(220°) 測試。測試的靈活性大幅提高，包括：
oZ軸測試更加方便（無需用戶定制卡具）
o降低了對軸行程的要求（典型情況下，加工中心的Z軸和車床的X軸行程較短）
o僅需一次中心設定就能測試3個平面，對其中2個平面進行“部分圓弧”測試，然后顯示“空間分析”結果。
●數據讀取速度更快，可提高對小測試圓和高進給率的分析能力。
●改進的軟件包含許多新特性，擴大了測試范圍，使用更方便。
性能
QC20-W球桿儀標準組件包括一個100 mm長的球桿儀和50、150和300 mm長的加長桿。球桿儀與不同尺寸的加長桿組合使用，可以進行100、150、250、300、400、450、550或600 mm半徑的測試。

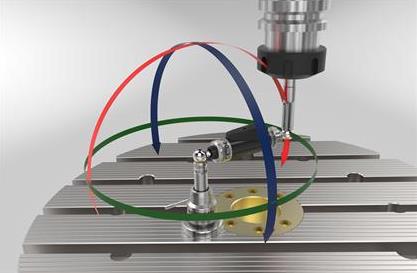

全新設計的球座（包括新的中心座和工具杯加長桿），使QC20-W可以在通過中心座軸線的平面上執行額外的220°“部分圓弧”測試。這意味著您可以在無需進行多次中心座定位的情況下，在互相垂直的三個平面上執行球桿儀測試，從而加快了測試效率（如果執行半徑大于150 mm的“部分圓弧”測試，則需要用戶定制卡具）。
在新的“空間分析”報告功能中也可以使用測試結果（參閱Ballbar 20軟件），保證所有數據均圍繞同一個點進行采集。
QC20-W球桿儀可以與Ballbar Trace球桿儀循跡軟件（全新基于時間的軟件包）配合使用。Ballbar Trace球桿儀循跡軟件的靈活性為QC20-W開啟了眾多新的應用領域，包括五軸球桿儀驗證（符合ISO 10791-6標準）和靜態精度監測。該新軟件可供現有QC20-W用戶免費使用。
組件內容
標準的QC20-W組件裝在堅固的便攜箱中，箱子中包含QC20-W無線球桿儀、電池、主軸和工作臺中心座，50 mm、150 mm和300 mm球桿儀加長桿（允許各種測試直徑）以及工具。
Ballbar 20軟件和手冊以單張光盤形式提供，“入門”視頻指南包含在另一張DVD上。
此外，組件 (A-8014-1510) 還包含一個可提高測試分析能力的校準規。（它可以測量比例誤差的絕對讀數，可以方便地確認球桿儀的標稱讀數是否正確）。
QC20-W球桿儀DVD入門指南
組件中還包含球桿儀與校準規的可全面溯源校準證書，以及用于在機床上標示測試結果的驗證標簽。
每一個QC20-W球桿儀軟件包都包含QC20-W球桿儀入門指南DVD，為您詳細介紹了該系統，逐步引導您設定、安裝和使用球桿儀，并說明了如何進行測試和分析結果。可向您當?shù)氐睦啄峤B辦事處免費索取該DVD，也可通過我們的
培訓視頻頁面查看其內容。
可選備件
通過使用一系列附件，QC20-W球桿儀系統的功能大大增強。
采用額外的加長桿，可執行半徑長達1350 mm的測試。
小圓組件可以進行50 mm半徑的測試。
使用VTL（立式車床）適配器也可在兩軸機器上進行測試，使用車床組件可在多種車床上進行測試。
采用這些選項加上使用各種進給率的靈活性，QC20-W測試極為靈活。
