一、產品簡介
力控SCADA平臺組態軟件是力控科技根據當前自動化技術的發展趨勢，結合了當前先進的IT技術，總結了多年的開發、實踐經驗和大量的用戶需求而設計開發的高端自動化軟件產品。
電力監控組態軟件是面向電力行業推出的，完美的結合了通用組態軟件和電力專業技術，采用最新IT技術開發的專業電力電氣自動化組態軟件。電力版監控組態軟件以全站信息數字化通信網絡平臺化，信息共享標準化為基本要求，自動完成信息采集，測量，控制，保護，計量和監測等基本功能，并可根據需要支持電網實時自動控制，智能調節，在線分析決策，協同互動等高級功能。
二、產品架構
電力版監控組態軟件面向主流操作系統，針對電力行業特殊要求，采用設備模板和間隔層模板思路，完成相關功能模塊開發，具備增強的專業電力組件，如四遙量、故障錄波（ComTrade）、定值保護、SOE等功能。
同時，力控產品根據電力行業的特殊性和行業特點，針對性的提供了相應的解決方案。可適用于企業供配電自動化、集控站自動化、樓宇配電自動化、變電站綜合自動化、電廠電器監控（ECS）、水電站綜合自動化等系統，可以廣泛應用于工業企業各電壓等級（110kv以下）的變配電室和市政建設、智能大廈、水利、環保、港口等領域的智能變配電系統。
電力版監控組態軟件的應用架構非常靈活，支持可擴展的分層分布式應用架構?？梢耘c力控其他產品如數據庫產品，網關產品等配合使用，將多個配電室的電力數據進行匯總，形成廠級或集團級的集中的電力信息監控系統。要對配電室進行擴展，只需增加新的服務器及軟件，就可以將新站點的數據方便的集成到現有系統中。典型的部署架構如下圖：
三、產品特點
1、豐富的電力行業規約
系統的數據采集及轉發模塊內置多種行業和國際標準規約，可對電能量、電能量質量數據、考核數據，報警信息以及其它信息進行實時采集，配置操作簡單。
系統支持CDT規約，DNP3.0規約，IEC870-5-101/102/103/104規約，SC1801規約，Modbus/Jbus（RTU/ASCII/TCP）規約，部頒多功能電度表規約、CANBus規約、LonWorks規約等多種電力常用規約。

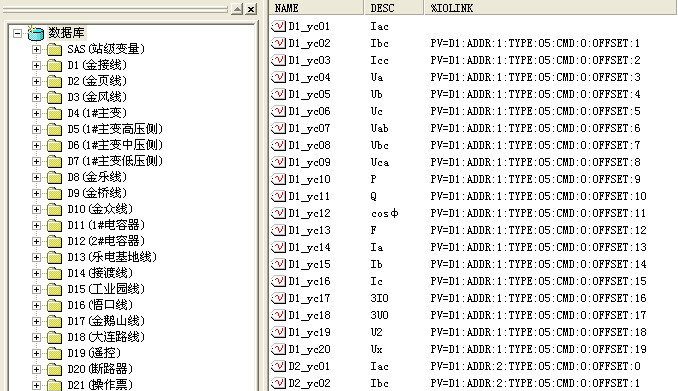

2、面向變電站間隔的實時及歷史數據庫的定義及表達工具
電力版監控組態軟件具有完善的電力數據處理平臺，對于現場的繼電保護及測控設備中的實時四遙數據，有著良好的兼容，并支持數據的二次實時統計分析計算。產品內置的實時數據庫具有屬性分層結構，支持面向變電站間隔進行電力信息的組織，支持以設定的間隔節點為模板，來批量生成點信息，從而提高工程組態效率。

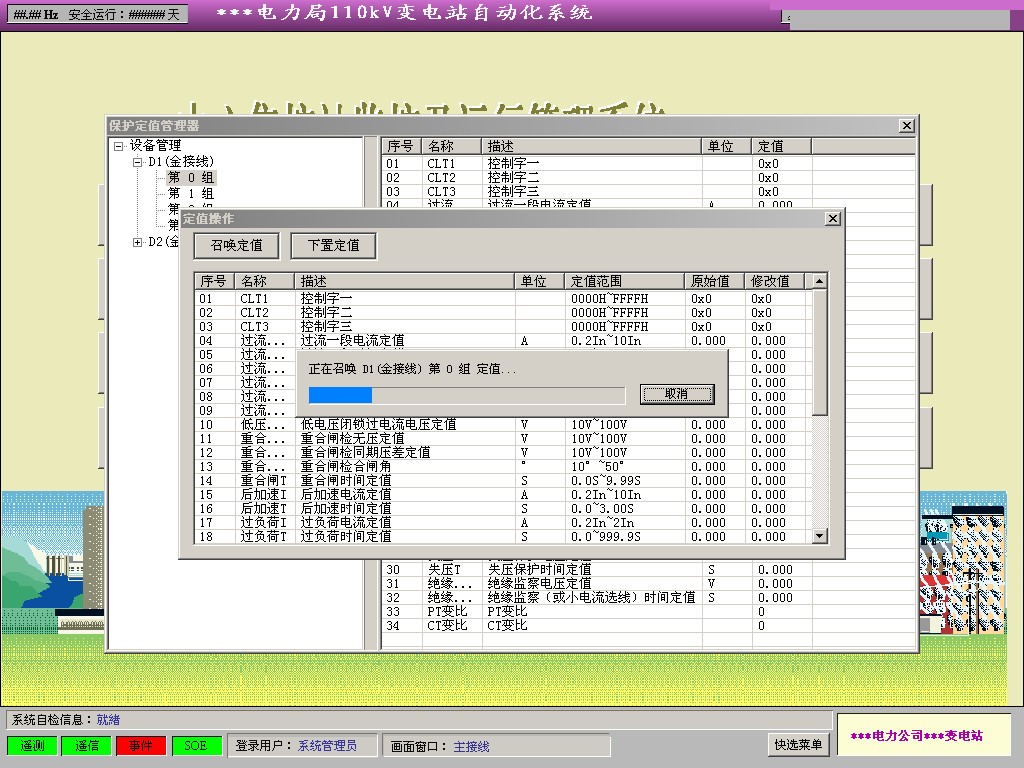

3、獨立的保護設備定制管理模塊
具有獨立的定制管理模塊支持定值的在線召喚，在線修改以及定制單打印的功能。在線修改過程按照定值組選擇、定值下置、等待返校、定值固化、等待執行結果等系列操作過程進行。

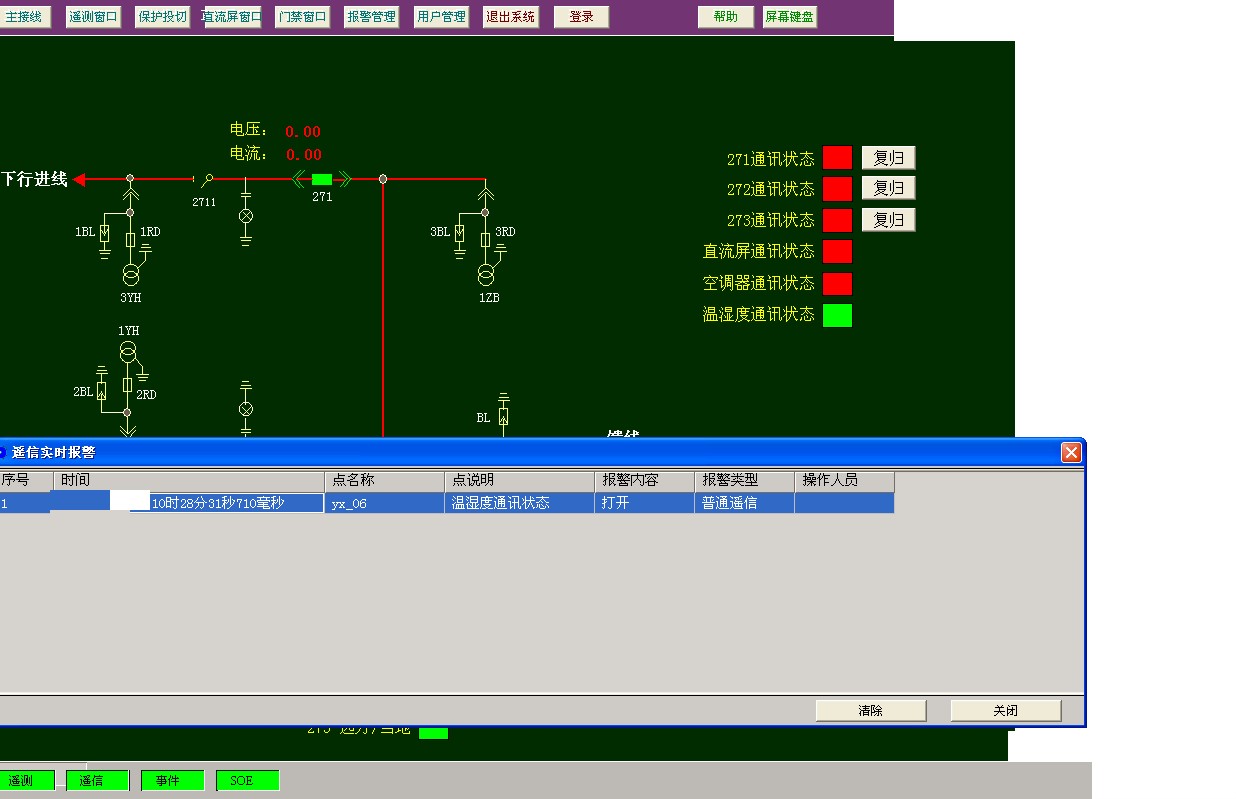

4、強大的報警及SOE事件管理模塊
系統支持對變電站采集檢測的電信號的報警處理，支持遙測量的越限處理，及遙信量的變?yōu)樘幚恚С?span lang="EN-US">SOE。系統發生報警時，會自動彈出報警窗口并驅動音響報警，提醒相應值班人員進行處理。系統將這些事件報警信息存儲在系統中，供有相應權限的用戶進行歷史查閱。
系統支持SOE的采集、數據處理、轉發，可對SOE數據進行梳理，如提供HMI、轉到關系數據庫，并且可以將大段SOE數據通過網絡轉發到上一級網絡上。

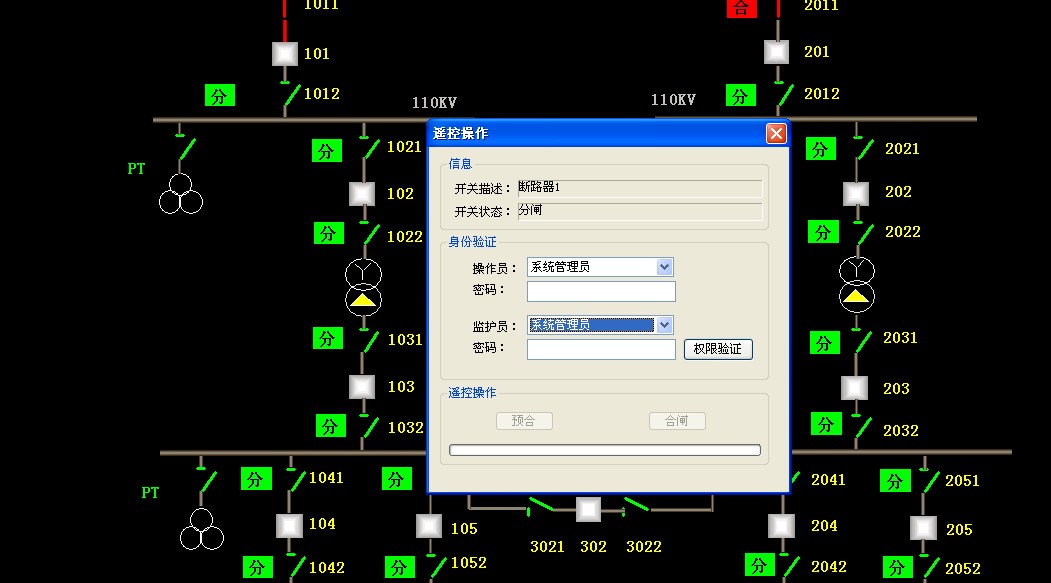

5、符合電力行業習慣的操作
系統支持符合電力行業習慣的操作，如遙控、遙調、復歸、閉鎖等。可在操作員對電氣設備進行檢修/試驗操作（掛牌），實現設備相關的閉鎖或連鎖條件。為防止誤操作，操作時需經過運行人員進一步確認后方可投入或檢修/試驗。對特別重要的設備設有必須的保護措施。遙控操作遵循一定的邏輯來進行，遙控執行邏輯按照身份驗證、遙控權限驗證、遙控預操作、遙控正操作、操作結果等系列過程來進行。這一整套邏輯均由以簡單易用的遙控組件來完成。

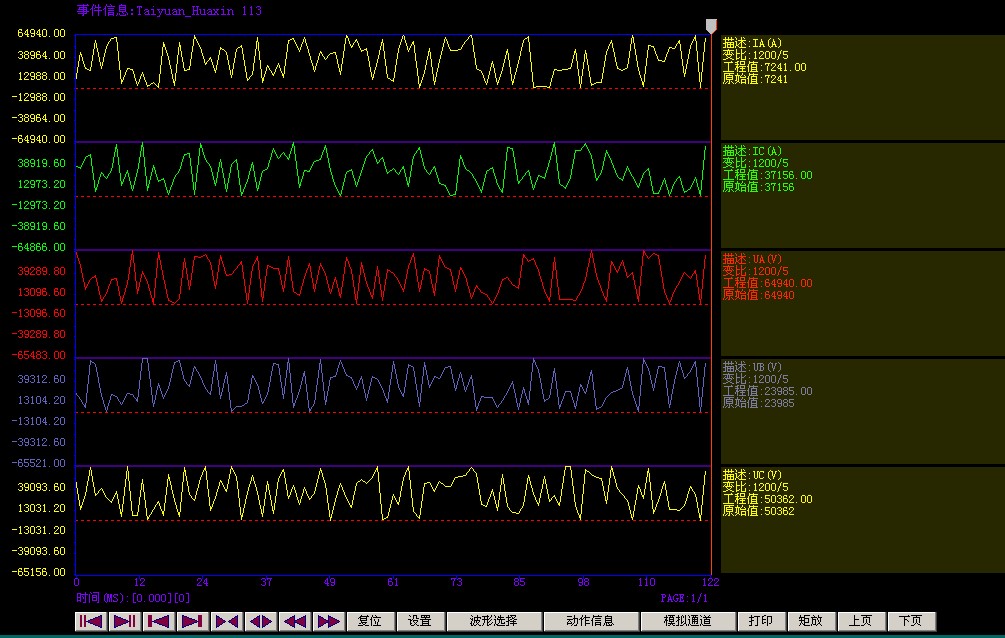

6、獨立的故障錄播功能
在發生故障的情況下，系統可以按照供電線路實際運行情況與系統供電安全運行條件要求的邏輯功能進行自動判斷及處理，通過對線路電力參數的監測，實時分析線路的供電安全性。

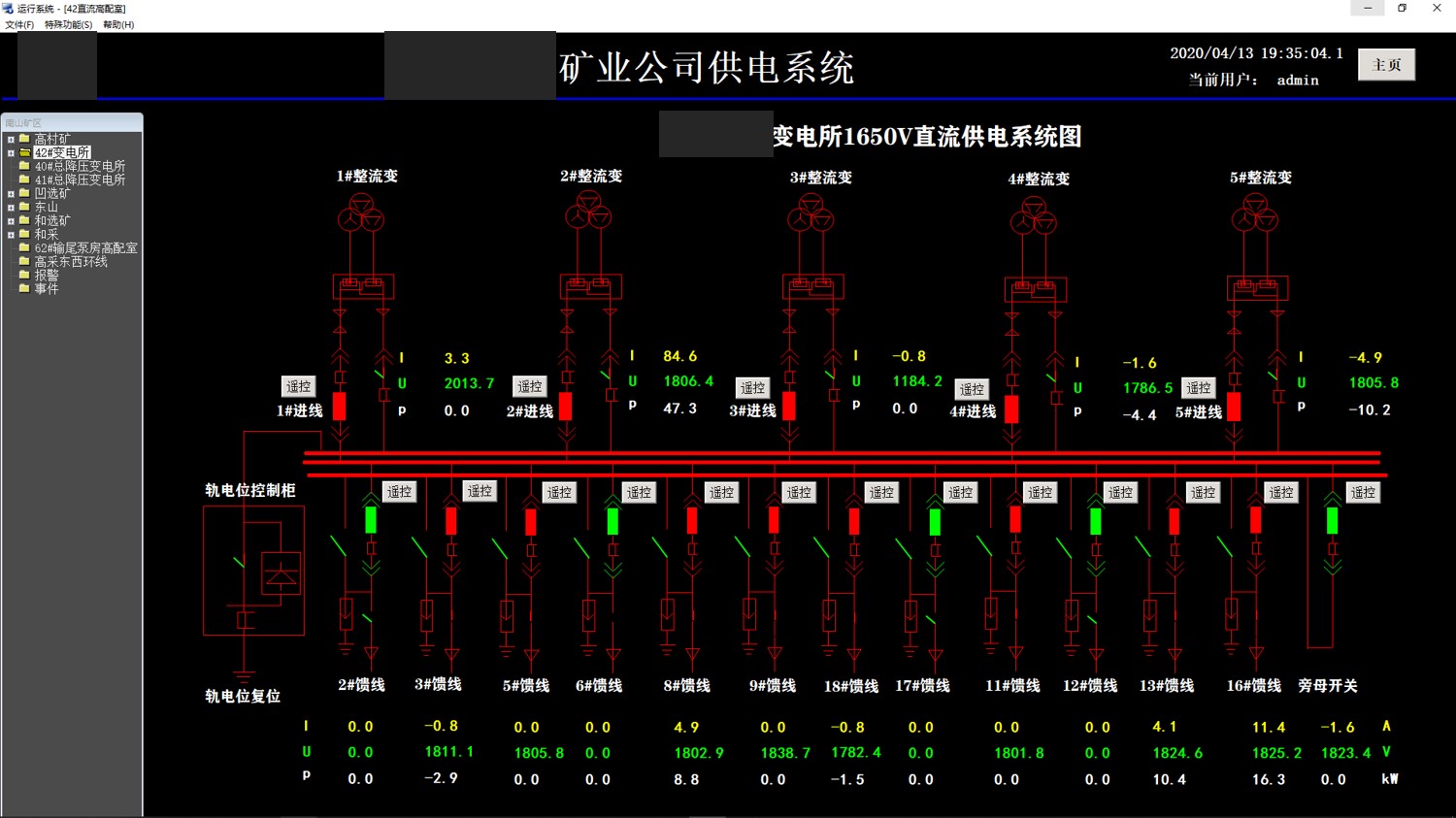

7、專業的電力圖形顯示功能
系統內置大量的電力電氣專用組件，具有依據最新電氣符號國標繪制的電力圖庫，可以方便的調用，快速的進行組態工程的開發制作，生成專業的電站主接線圖，潮流分布圖等。

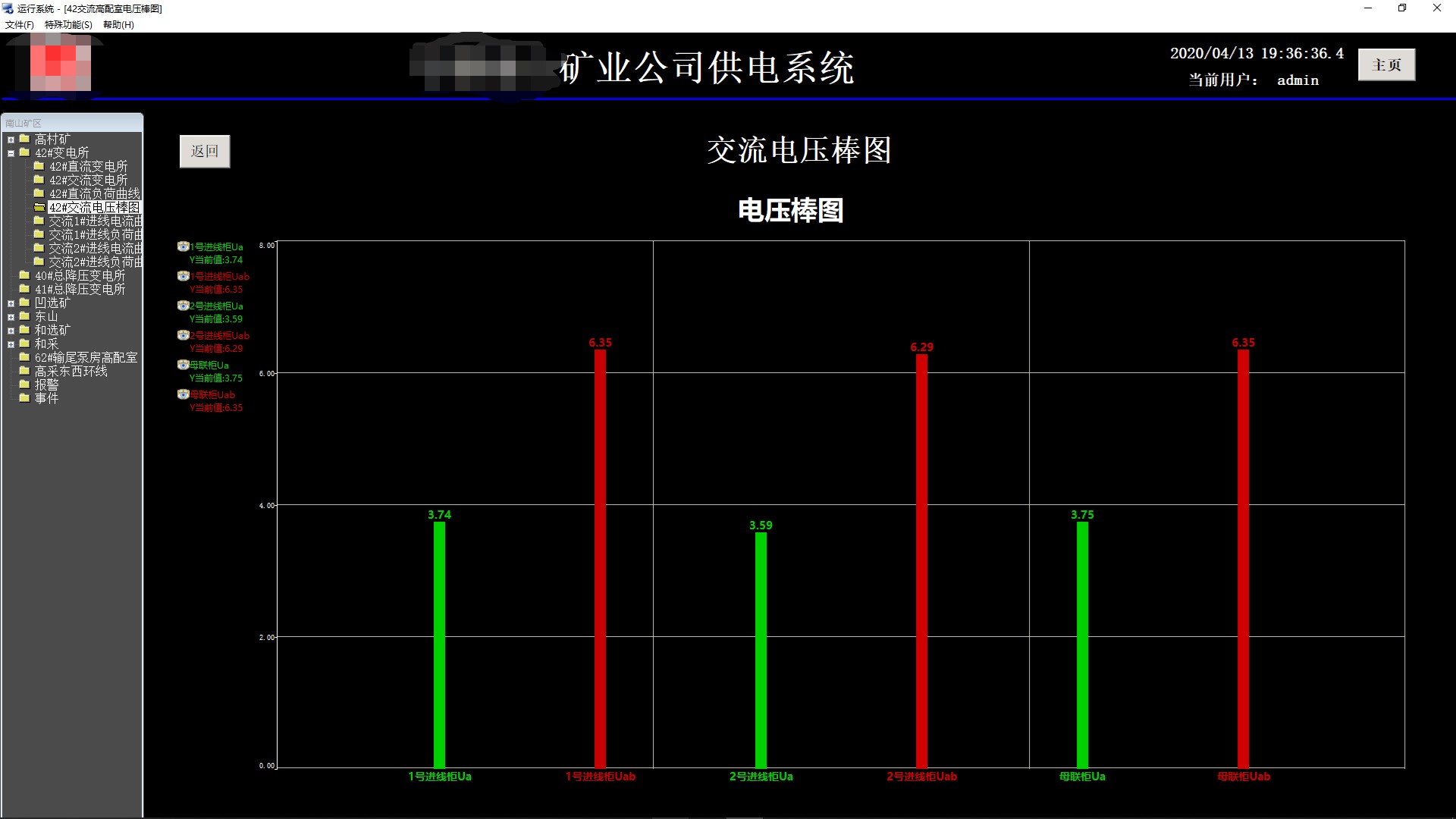

使用系統的報表及曲線等組件可以方便的生成電力分析曲線、電流棒圖等，用于實施監測電力系統穩態運行過程中各電力參數的變化趨勢，直觀的實時掌握所有監測線路各相電流的平衡情況、當前負荷大小和線路各相電流的大小以及占其額定電流的百分比例情況。

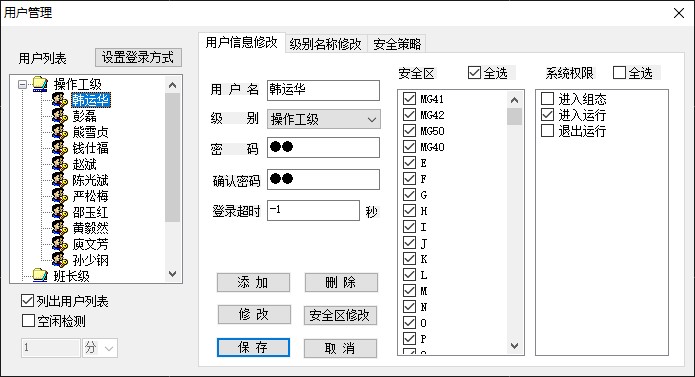

8、高安全性及權限控制管理
用戶管理兼容了工業自動化及電力系統變電站的特點，即支持按數據分類進行操作權限管理，又支持功能模塊分類操作的權限管理功能。
四、應用案例
力控科技電力版SCADA平臺，能夠為用戶提供一套功能完善、安全性高、穩定性強的監控系統。在礦山、化工、鋼鐵、油氣等行業的中低壓配電應用方面提供解決方案。
該項目為某礦山智能電力管理系統，是一個集電力監控、電力調度為一體的系統平臺。實現對下屬4個采礦廠、4個選礦廠的高低壓配電室集中監控調度，通過對電力運行報表的分析，也使各車間、部門更直觀的了解能源消耗的現狀。
功能點包括：實現界面展示、控制操作、報警聯動、權限管理等等，提高系統供電的可靠性。在完成對公司電力數據的宏觀和微觀上調度的同時，也提高了電能的利用效率。
目前，智能化、網絡化、模塊化已成為電力系統的發展趨勢，力控電力監控組態軟件的應用，可以減少電力管理的成本，提高電力管理的效率，具有很強的通用性和靈活性?？梢源蟠筇岣吖收显\斷率，降低維護成本，便于管理，應用前景十分廣闊。
