電子行業 | 豈止長光斑？ML100 聚焦型光電傳感器，PCB堆高檢測的利器
發布時間：2022/3/18 16:01:16 修改時間：2022/3/18 16:01:16 瀏覽次數：3181
　　1.應用挑戰

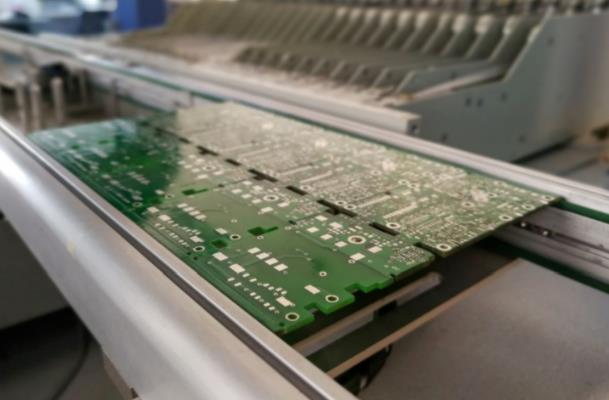

　　印刷電路板PCB行業，可謂是是電子行業的支柱。幾乎所有的電子產品中都包含PCB，電路板銅線將各種零件連接在一起，在這生產過程中需要使用各種類型的機器來處理和移動PCB，機器包括有輸送機、堆棧設備、打標機、上下料等。在整個生產過程中，需要對PCB進行可靠的檢測，以確定其進一步加工的位置。

　　2.檢測難點
　　PCB的檢測并非是一項簡單的任務，其初步的挑戰在于PCB表面的不同顏色、紋理和反射率（從啞光到有反光）。更進一步的挑戰則是，PCB上有孔洞和凹槽，或高反光的背景，這些都影響PCB板的正常檢測。其他任務包括檢測PCB上的元件或準確檢測PCB邊緣，以確定其準確的停止位置。此外，PCB檢測需要尺寸較小的傳感器，以便簡單快速地安裝到機器中。
　　3.解決方案

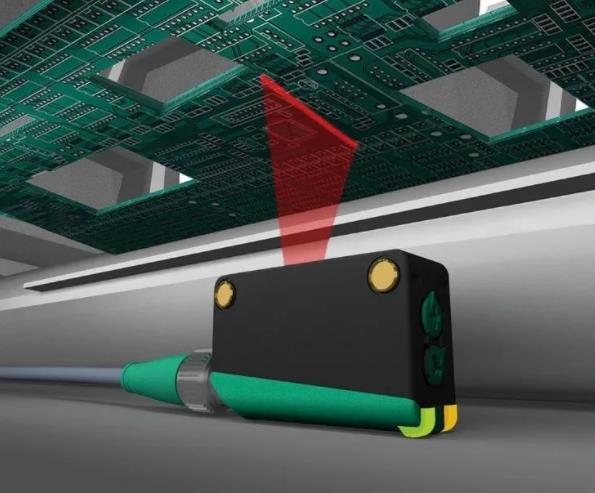

　　得益于ML100聚焦型光電傳感器的一些特性，此產品成為該應用的優選解決方案。首先，傳感器提供的是一個細長的光斑，即使光斑照在PCB上的孔洞或凹槽處，PCB板仍能穩定檢測到。這是因為雖然部分光斑照在孔洞或凹槽導致沒有回光，但光斑的另一部分仍能照到PCB。其次，傳感器狹長且清晰的光斑能夠準確檢測出停止位置。第三，由于其優良的光學性能，傳感器能夠可靠地檢測各種顏色和紋理的PCB。

　　4.產品優勢
　　一款好的產品除了硬件設計具有優勢，軟件算法更是功不可沒。在PCB生產車間，通常有各式各樣的燈光照明，很可能會影響普通的光電開關。這款長光斑產品內置了優化算法，包括增加濾波深度，以減少隨機性的干擾；發射器采用偽隨機脈沖，以抵抗固定頻率的照明燈光干擾。

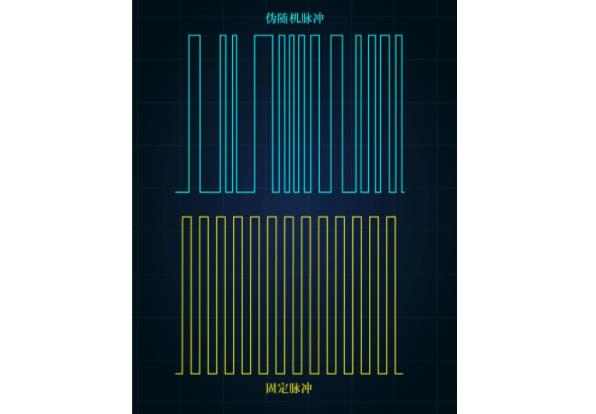

示例偽隨機脈沖、固定脈沖對比

　　綜上，狹長的光斑形狀和優良的軟件算法，是該傳感器在PCB檢測中取得成功的關鍵。在實際應用中，一旦PCB進入光斑范圍，無論有無孔、槽，傳感器都能夠進行穩定檢測，并且不易被照明燈光所干擾。
　　5.產品特性
　　亮點
　　■ 檢測距離100mm，可調
　　■ 由于光斑較窄，可準確檢測PCB位置
　　■ 優良的軟件算法，提升抗燈光干擾能力
　　■ 能夠檢測不同顏色和反射率的材料，實現不同顏色PCB的穩定檢測，包括有反光的PCB
　　■ 狹長光斑（6*60mm@100mm），不受PCB上的孔洞和凹槽影響
