以太網在車間層和在整個企業內的部署，以及制造商日益增加的業務壓力，導致了網絡和技術通過以太網進行了融合。這就造成了IT及制造業控制部門在組織結構上和文化上的融合。
        Stratix ™系列工業以太網基礎架構產品是專為幫助您推進網絡融合而設計的。提供了堅固、易用、安全的交換基礎設施，符合工業規范，適用于惡劣環境。該系列產品提供一系列的工具方便工業網絡的部署、管理和更換。安全性是該系列產品的重點之一。該系列產品通過一系列措施，確保開放標準的基礎上的網絡安全。Stratix 8000系列產品具有羅克韋爾自動化和Cisco聯合品牌的模塊化管理型交換機的特性，它為IT和自動化控制專業人員帶來了新價值。該系列的其他產品線還包括：Stratix嵌入式技術，以及一系列固定端口的管理型和非管理型交換機及物理介質。整個系列產品使用標準的、未修改的以太網并且在EtherNet/IP應用和集成架構中得以優化使用，另外Stratix 8000產品線中特別使用了Cisco操作系統、用戶環境及功能集。Stratix ™系列產品可以廣泛用于流程工業自動化，工廠自動化，地鐵、隧道、高速公路、鐵路和機場，電力，水、污水等基礎設施，智能交通運輸系統（ITS），SCADA 系統等。
        使用Cisco技術的Stratix 8000聯合品牌模塊化管理型交換機
        Cisco和羅克韋爾自動化在聯合品牌的工業管理型交換機上進行了合作，Stratix 8000是兩家公司聯合推出的首款交換機。包括一個對IT和制造環境的優化功能集。交換機產品線使用當前的Cisco Catalyst ®操作系統、功能和用戶界面，從而使IT專業人員能使用思科設備管理器Web界面，以及思科網絡助理和CiscoWorks 等支持工具，簡化了工業網絡的部署、管理和更換。同時，它通過羅克韋爾自動化集成架構™可以進行簡單的設置并獲取全面的診斷信息。
        用戶能夠從RSLogix 5000中的CIP標簽和組態畫面以及FactoryTalk View診斷面板中受益。這些產品是模塊化的并且符合工業等級，可具有6-26個電口和光口，滿足各種應用需求。
        性能指標
        線速交換
        128MB DRAM
        64MB 閃存
        可配置多達8000 個MAC 地址
        可配置多達255 個IGMP 群組
        可配置的最大傳輸單元（MTU）為9000字節，最大以太網幀為9018字節（巨型幀），用于千兆以太網端口上的橋接；最大1998 字節，用于10/100 和10/100/1000 端口上多協議標簽交換（MPLS）標記幀的橋接
        -40℃ ～ 60℃的運行環境參數，耐沖擊、振動和浪涌。DIN 軌或19”機架安裝
        支持300 種不同的硬件配置
        提供繼電器觸點來連接外部告警系統
        通過Cisco IOS 軟件提供高可用性、關鍵數據傳輸保證和可靠安全性
        只需按下一個按鍵，即能獲得針對工業應用的建議軟件配置
        符合廣泛的工業以太網規范，適用于工業自動化、ITS、變電站、鐵路和其他市場
        支持IEEE1588v2，這一計時協議為高性能應用提供了納秒級精確度
        組網、管理和維護方便
        通過Web瀏覽器簡化了初始配置，無需較為復雜的終端模擬程序
        EtherNet/IP Smartports模板使用戶只需按下一個按鍵，即能獲得針對這些工業以太網協議的優化設置
        可插拔閃存使交換機更換快速、簡便。閃存能從一個交換機移動到另一交換機，因此無需重新配置軟件特性，即能完成交換機更換
        支持CIP 管理對象。這其中包括一個提供主要以太網交換機特性的定制檔案。能通過基于CIP的管理工具管理，支持用戶使用單一工具來管理整個工業自動化系統
        通過SNMP（v1/v2/v3）支持，能借助CiscoWorks 等傳統IT 管理工具來進行管理
        思科網絡助理軟件是一個基于Windows 的免費應用，能簡化用戶數目不超過250名的網絡管理。憑借思科網絡助理，用戶能夠管理Stratix 8000 交換機。配置向?qū)е恍枰脩糨斎肷倭啃畔?，就能自動地配置交換機，使其以最優的方式處理不同類型的流量：控制、語音、視頻、組播和高優先級數據
        每個端口的DCHP使交換機能夠為每個連接到該交換機的終端設備分配IP地址。這個功能避免了將PC脫離網絡后再重新連接網絡時由于前后IP地址不同而造成的麻煩，從而帶來了更加方便的設備替換。這樣一來就提升了正常運轉時間，并幫助用戶降低了維護的時間和費用。
        在一段特定的時間之后，老化功能會將MAC地址從交換機中刪除，以便讓另外一個設備連接到同一個端口
        思科高速環網技術-快速彈性以太網協議（REP）
        • REP是一種高速環網協議，它使交換機能夠以環形、環形段或者嵌套環形段的形式來連接。這個協議通過極快的恢復時間為網絡提供了交換機之間的彈性，使其極其適合于工業自動化應用。由于REP提供了一種容錯性的網絡拓撲，因此網絡可以在有電纜斷開的情況下依然不會癱瘓而繼續保持暢通。REP為多達200 個節點提供網絡冗余性，光纖環網等各種拓撲結構的收斂（恢復）時間不超過50ms。REP不僅實現網絡冗余，還可以實現負荷均衡。
        實時性和確定性
         支持虛擬局域網（VLAN）能對網絡進行邏輯分區，便于優化帶寬使用
         支持QoS 對數據進行分類和劃分優先級，保證關鍵任務數據的傳輸
         支持GMPv3監聽功能，讓客戶端能夠迅速地加入或者退出組播流，使帶寬密集型流量只限提供給發出請求的用戶。
         支持IGMP 過濾，能過濾出非授權用戶并限制每端口的并發組播流數，以提供組播驗證
         基于單個端口的廣播、組播和單播風暴控制能夠防止發生故障的基站降低整個系統的性能
         支持IEEE 802.1d生成樹協議，支持冗余的骨干網連接和無環路的網絡，從而能夠簡化網絡配置，提高容錯性
         支持CIP Sync，CIP Sync是ODVA對IEEE 1588精確時間協議的實現，使自動化設備能夠在100納秒范圍內實現時鐘同步。CIP同步對于那些對時間要求嚴格的自動化任務來說是一項促成技術，例如EtherNet/IP上的運動控制、高精度的第一故障檢測或者事件順序 (SOE)、精確報警和用于事件后診斷的設備分析、帶有相關時間戳的事件跟蹤、以及用于高速阻斷和分流系統的基于時間的預先控制技術。Stratix 8000這一版本支持透明和邊界IEEE 1588時鐘技術，且具有CIP接口的，從而可以方便的集成。
        可靠性和穩定性
        Stratix 8000 采用了最可靠的元器件和穩定可靠的操作系統。在運行過程中，Stratix 8000除了進行內部檢測以外，還可以進行各種接口和協議錯誤檢測:
        BPDU出錯禁止
        DHCP嗅探錯誤檢測
        動態中繼協議DTP錯誤檢測
        SFP錯誤檢測
        進線電源錯誤檢測
        鏈路狀態抖動錯誤檢測和恢復：有效防止時斷時續端口對網絡的影響
        loopback錯誤錯誤檢測
        端口聚合協議PAgP錯誤檢測
        SFP配置不匹配錯誤檢測
        網絡安全性
        帶VLAN 分配功能、訪客VLAN 和語音VLAN 的IEEE 802.1x口的動態安全性，提供用戶身份驗證
        MAC 地址安全使管理員能在網絡添加或者刪除用戶時獲得通知
        端口安全性可根據MAC 地址，保護對某個接入或者匯聚端口的訪問權限
        MAC地址過濾能通過一個匹配MAC地址來防止轉發任意類型的數據包
        SSHv2，HTTPS 和SNMPv3 能夠通過在Telnet 和SNMP 會話中加密來提供網絡安全。由于美國出口法律的限制，SSHv2和SNMPv3版本需要一種特殊的加密軟件鏡像
        TACACS+和RADIUS身份驗證能對交換機進行集中控制，并防止未經授權的用戶更改配置
        DHCP 監聽使管理員能確保IP 到MAC 地址的一致鏡像。這能用于防止企圖破壞DHCP捆綁數據庫的攻擊，并對進入交換機端口的流量進行限速
        可信邊界能在具有IP 電話時信任QoS 優先級設置，并在IP電話拆除后禁用信任設置，由此防止惡意用戶篡改網絡中的優先級劃分
        可使用程序打開和關閉交換機端口
        能在各交換機端口上應用ACL，支持多達512 個ACL，有兩種類別：安全性（384 個安全ACL和128個QoS 策略），以及QoS（128 個安全ACL 項和384 個QoS）。

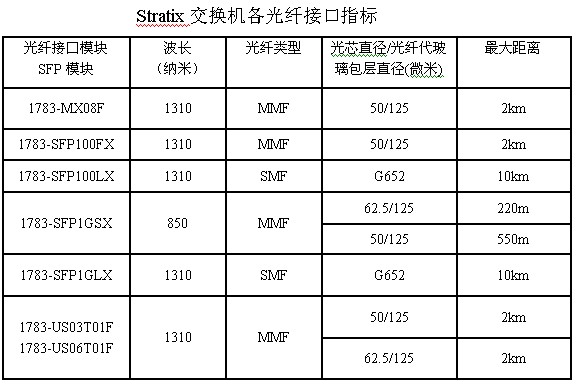

        連接器和布線
        10BASE-T端口：RJ-45連接器，2對3、4或5類非屏蔽雙絞線（UTP）電纜
        100BASE-TX 端口：RJ-45 連接器，2 對5 類UTP 電纜
        1000BASE-T 端口：RJ-45 連接器，4 對5 類UTP 電纜
        基于SFP 的1000BASE-SX、-LX 端口：LC 光纖連接器（單模/ 多模光纖）
        100BASE-LX10，-FX：LC 光纖連接器（單模/ 多模光纖）

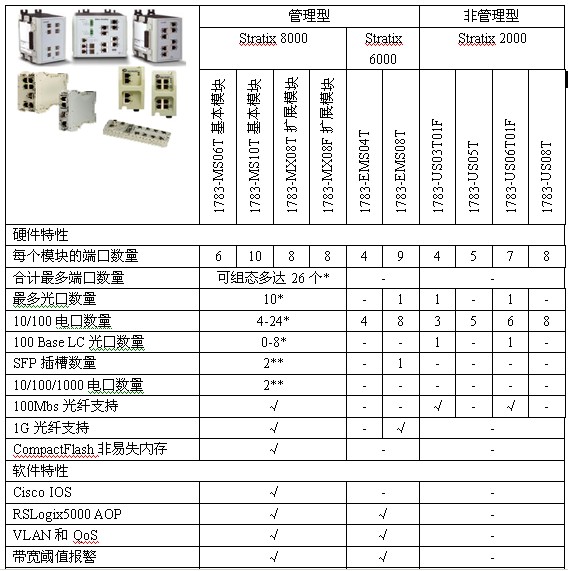

        Stratix 6000固定管理型交換機

        *要實現最多端口數量需要使用擴展模塊

        **最多只有兩個端口，使用了10/100/1000電口,相應的SFP便不能使用。

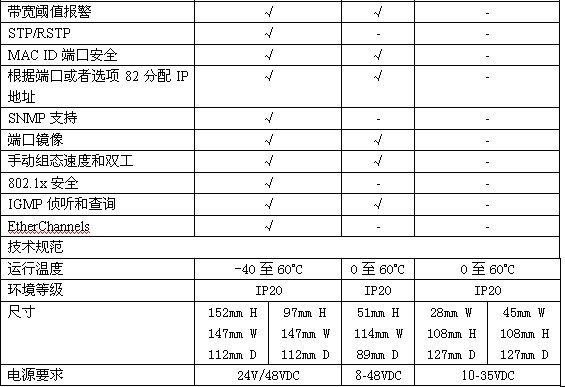

        Stratix特性概述
        Cisco IOS （互聯網操作系統）是大多數Cisco網絡路由和交換設備上使用的軟件操作系統。Cisco IOS有一個命令行界面（ CLI ），其提供了一種非常靈活的IT專業人員熟悉的組態工具。 Stratix 8000特別利用到Cisco Catalyst交換機架構和功能集，它提供了一套強大的可以與Cisco IT企業環境相兼容的功能。
        RSLogix 5000 AOP是指在RSLogix 5000軟件中嵌入了交換機的AOP（Add On Profile）。交換機AOP允許通過Logix控制器及集成架構進行簡易的交換機設置和診斷。
        VLAN或虛擬LAN是允許將具有共同需求的主機組合成一個網段的功能。VLAN功能可以用于對生產網絡進行簡易的網絡管理。
        QoS-服務質量是一種為不同的應用程序、用戶或數據流提供不同優先服務的能力，有助于為您的網絡提供更高的確定性服務等級。
        SNMP簡單網絡管理協議是一項被典型的IT工具所使用的協議，能夠幫助監測和配置網絡設備。
        端口鏡像用于網絡交換機，它把一個交換機端口上所有可見的網絡數據包副本發送到交換機的另一個用于網絡監視的交換機端口中。這通常用于需要監視網絡通信流量的網絡應用，例如一個入侵檢測系統和網絡故障排除工具。
        802.1x安全是一種用于訪問控制和認證的IEEE標準。它可以用來追蹤對網絡資源的訪問，并有助于加強網絡安全防護。
        IGMP Snooping（Internet組管理協議）是一種將IP多播數據包只轉發到需要此數據包的交換機端口上。如果交換機不具有此功能，IP多播包將象廣播包一樣被轉發到交換機的所有端口上。它最常用于減少EtherNet/ IP上與I / O控制相關的多播傳輸通信量。
        STP/ RSTP  生成樹協議（STP）是一種提供交換機之間的冗余路徑的功能。它用于需要容錯網絡的應用中?？焖偕蓸鋮f(xié)議（RSTP）是一種改進了的STP，它可在拓撲結構變化后提供更快的生成樹收斂。
        EtherChannel是一項端口集群技術，主要用于Cisco交換機并只適用于Stratix 8000。EtherChannel允許對幾個物理以太網端口分組，以建立一個邏輯以太網端口。一旦某一條鏈路失敗，EtherChannel技術會將通信量自動重新分配給其余鏈路。這種自動恢復功能對網絡應用和最終用戶來說是快速的和透明的。這使得它具有很強的彈性，在關鍵任務應用中十分可取。
        MAC ID端口安全是一種檢查網絡設備的MAC ID并確認其是否在網絡上授權的功能。當新的MAC ID（設備）出現在網絡上時，控制器會收到通知。此功能可提供一種從控制器來跟蹤網絡變化的方法。
        帶寬閾值報警是一種允許用戶組態當網絡帶寬超過閾值時是否產生報警的功能。這個功能可以為用戶提供一種跟蹤網絡的變化和檢測失效的網絡設備的能力。
        手動配置速度和雙工是一種可以優先于自動配置端口設置的功能，能夠手動選擇端口速度（10/100/1000）和端口雙工設置（半/全）。
        根據端口或者選項82分配IP地址允許交換機根據設備的物理位置為終端設備分配IP地址。此功能允許設備更換而不必手動配置IP地址。
