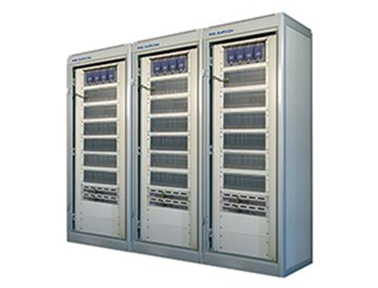

綜合簡介

　　JX-300XP控制系統是浙江中控技術股份有限公司SUPCON WebField系列控制系統之一。系統應用范圍已經涵蓋化工、煉油、石化、冶金、電力等工業自動化行業。JX-300XP控制系統簡化了工業自動化的體系結構，增強了過程控制的功能和效率，提高了工業自動化的整體性和穩定性，最終使企業節省了為工業自動化而做出的投資，真正體現了工業基礎自動化的開放性精神，使自動化系統實現了網絡化、智能化、數字化，突破了傳統DCS、PLC等控制系統的概念和功能，也實現了企業內過程控制、設備管理的合理統一。

　　功能亮點

　　

　　開放性

　　融合各種標準化的軟、硬件接口，用戶在不同層次上可以通過OPC數據交互協議、TCP/IP網絡協議等開放接口與DCS進行信息交互。通過Modbus、PROFIBUS-DP、HART、HostLink等多種協議的網際互聯，方便地接入先進的現場總線設備和第三方集散控制系統、邏輯控制器等。

　　

　　可能性

　　系統防腐能力符合ANSI/ISA S71.04 定義的環境污染等級G3 標準；系統電磁兼容性（EMC）等級達到工業II級標準。

　　

　　設備管理

　　增加先進的設備管理功能（AMS），能對現場總線的智能變送器進行參數設置等項目實現自動管理，達到了設備管理和過程控制的完美結合。

　　

　　任意冗余配置

　　JX-300XP控制站的電源、主控制卡、數據轉發卡、模擬量卡和部分開關量卡均可按不冗余或冗余的要求配置。系統的電源、通信總線、主控制卡、通信接口卡、I/O卡件均支持1：1 熱冗余。一旦工作模塊發生故障，能自動無擾切換到備用模塊工作

　　

　　強大的在線下載功能

　　JX-300XP系統允許工程師在完成組態修改并編譯成功后執行在線下載操作，使用SUPCON的專利技術，確保下載完成后，舊新組態無擾動切換。

　　

　　故障診斷

　　具有卡件、通道以及變送器或傳感器故障診斷功能，智能化程度高，輕松排除熱電偶斷線等故障。

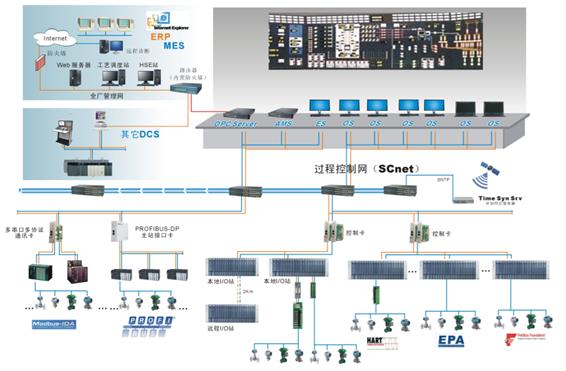

　　網絡結構圖

　　通訊能力：

　　JX-300XP系統采用成熟的計算機網絡通訊技術，構成高速的冗余數據傳輸網絡，實現過程控制實時數據及歷史數據的及時傳送。同時，它實現了多種總線兼容和異構系統綜合集成，各種國內外DCS、PLC及現場智能設備都可以接入到JX-300XP控制系統中，使其成為一個全數字化、結構靈活、功能完善的開放式集散控制系統。

　　技術規格：

　　最大系統配置支持63個控制節點和72個操作節點，數據規模達20000點。
