一. 產品概述
　　E581X系列氣井控制器是安控科技針對氣井控制而開發的遠程控制終端（RTU）。它采用了先進的工業級產品作為控制器，具有功能性強、可靠性高、應用靈活、操作方便等特點。
　　系統能夠在無人值守的情況下實現氣井的遠程實時監測、安全控制、生產數據統計分析，及時掌握氣井的動態變化，保證安全生產，提高經濟效益。

　　二. 系統特點
　　配有天然氣孔板計量模塊，支持GB/T21446-2008《用標準孔板流量計測量天然氣流量》標準。
　　控制器采用低功耗設計，CPU處于活動態時功耗僅為100mA，低功耗模式時僅為20mA。
　　工作電壓范圍24V，系統支持太陽能供電和后備電池供電。
　　針對氣井現場特殊環境，采用完善的防硫化、防腐蝕處理。在控制器的每個電子元器件上涂有專用的防硫化、防腐蝕的涂層。
　　控制器采用防爆機箱，防爆等級ExdⅡ BT4。
　　該系統氣井采用遠程控制終端（RTU為控制核心，實現對采氣井的壓力、溫度等參數的采集，天然氣流量計算及氣井緊急關斷閥門的控制。
　　主要采集參數：井口工作壓力、井口氣流溫度、天然氣產量、天然氣H2S含量，氣體泄露檢測、井口腐蝕參數等，同時控制井頭主切斷閥和生產閥等。
　　電氣特性
　　采用32位ARM處理器，嵌入式實時多任務操作系統(RTOS)。
　　符合IEC 61131-3標準，支持LD、FBD、IL、ST、SFC五種程序語言。
　　支持18～28點I/O信號的數據采集、邏輯和過程控制等功能。
　　支持Modbus RTU／ASCII／TCP、DNP3（可選）等通信協議。
　　電源、信號輸出輸入端均采取隔離保護，并與主控電路隔離。
　　具有看門狗及數據掉電保護功能，可長期保存設定參數及歷史數據。
　　元器件選用經過嚴格測試和篩選的工業級產品。
　　工作溫度－40～+70℃，工作濕度5～95%RH。
　　采用免維護的設計理念，減少現場維護工作量，有效節省客戶的使用成本。
　　產品的研制、生產、檢驗嚴格按照ISO9001質量體系標準進行。

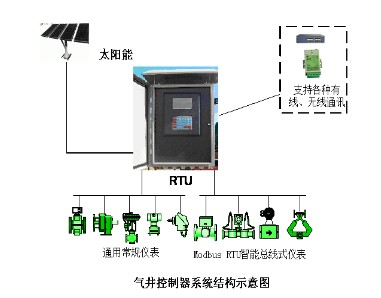

　　四. 典型結構：
