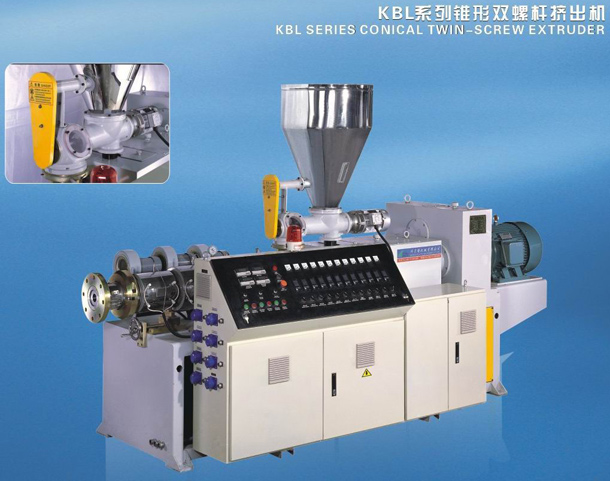

歐陸EUROTHERM ER 直流調速器在擠出機行業的應用擠出成型工藝是聚合物加工領域中生產品種最多、變化最多、生產率高、適應性強、用途廣泛、產量所占比重最大的成型加工方法。擠出成型是使高聚物的熔體（或粘性流體）在擠出機螺桿的擠壓作用下通過一定形狀的口模成型，制品為具有恒定斷面形狀的連續型材。擠出成型工藝適合于所有的高分子材料。幾乎能成型所有的熱塑性塑料，也可用于熱固性塑料，但僅限于酚醛等少數幾種熱固性塑料。塑料擠出的制品有管材、板材、棒材、片材、薄膜、單 絲、線纜包覆層、各種異型材以及塑料與其它材料的復合物等。
目前采用直流電機作為主要驅動的擠出機還有很大一部分，他重要的原因在于直流電機的調速特性，當電樞電壓變化時，直流電機會快速的相應速度的變化需求。另外的原因在于直流電機可以實現零速滿轉矩的特性，在很多行業是需要的，而且可以實現滿負荷時的零速要求，可以隨時響應系統的速度變化。
以下我們對某型號擠出機舉例說明：
直流電機 Z4—180—21 功率：45KW 電壓：440V 電流：115A
轉速：1500/2800R/MIN 勵磁電壓：180V 勵磁電流：5.78A
測速發電機 110V 最高轉速：2000R/MIN
1.CALIBRATION （校準參數）
PIN2 電樞額定電流 115A PIN3 電流限制 110%
PIN4磁場額定電流5.78A PIN5 電機額定轉速 1500R/MIN
PIN6 最大轉速 1500R/MIN PIN8 測速機電壓 82.5V
PIN9反饋類型 AV電動勢反饋/AT測速機反饋 （先用電動勢反饋運行標定測速機電壓后采用測速機反饋）
PIN18 電樞額定電壓 440V PIN19 電源電壓 380V
2.CONFIGURATION （配置）/ UNIVERSAL INPUTS / UIP4（T4）SETUP
PIN340 輸入范圍0-+/-10V 0 PIN343 上限 100% PIN344 下限 0%
3.CURRENT CONTROL （電流環控制）
PIN92 電流優化 ENABLED
優化后 PIN93 比例 23.2 PIN94 積分 4.6 PIN95 電流斷續性 16.75%
4.CHANGE PARAMETERS （靜止啟用）
PIN115 STANDSTILL ENBL（靜止啟用） ENABLED
擠出機組調速系統調試步驟
上述參數設置完好后，按下述步驟進行擠出機直流系統調試。
1 電機空載－EMF 控制方式
擠出機電機與減速機斷開，軸間不連接，進行空載電機試運行。電機速度給定值由電位器給出，此時速度反饋由EMF 內部控制，運行5 分鐘，觀測電機電流與電壓以及電機運行方向。
6.2 電機空載－EMF 控制方式－速度給定實際值調試
擠出機電機與減速機斷開，軸間不連接，進行空載電機試運行。電機速度給定值由PLC調節器輸出4－20mA或0-10VDC 給出，速度反饋由EMF 內部控制。運行5分鐘，觀測電機電流與電壓以及電機運行方向。
6.3 電機空載－測速機控制方式－速度給定實際值調試
擠出機電機與減速機斷開，軸間不連接，進行空載電機試運行。電機速度給定值由PLC調節器輸出4－20mA 或0-10VDC給出，速度反饋由測速機控制。運行5 分鐘，觀測電機電流與電壓以及電機運行方向。
