一、 集中控制系統中的控制點：
　　根據火力發電廠的工藝特點有以下控制點：
　　1、 水控制點
　　包括：鍋爐補給水、凝結水精處理、工業廢水集中處理、循環水、生活污水、消防泵房、制氫站、汽水取樣
　　2、 灰控制點
　　包括：除塵、除渣、除灰
　　3、 煤控制點
　　輸煤、油庫、葉輪給煤機等
　　二、集中控制系統的實現
　　1、 在各個分現場采用分散的PLC控制
　　2、 在本地終端機上采用集中的人機界面-----力控組態軟件pLerine?，實現水、煤、灰相對的集中控制
　　3、 將各分現場終端機上的數據通過以太網傳送到系統的主干網，為構筑全廠的SIS/MIS奠定基礎
　　三、集中控制系統的特點
　　1、 集中控制系統的核心可以采用多個廠家的PLC，例如：A-B、MODICON、SIEMENS、OMRON等，力控軟件全部支持，同時也便于老系統的改造和擴展。
　　2、 由于集中控制系統可以采用多種廠家的PLC，因此在系統中也就存在多種工業實時控制網絡方式，例如：Control-Net，Modbus Plus等。
　　3、 在集中控制系統中，部分控制點需要遠程監測或控制，在系統中采用了MODEM傳輸方式、無線電臺傳輸方式或GPRS/GSM傳輸方式，力控軟件中均支持。

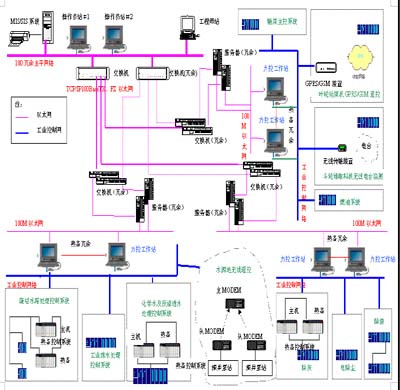

　　四、以集中控制系統中的部分控制點為例，工業控制網絡和以太網拓撲圖如下所示：
