摘要：本文介紹了通過對中央控制室溫度控制設計中存在的問題進行實際研究和分析，提出了實現中央控制室不同房間溫度控制自由化設計的新方法。
　　關鍵詞： 中央控制室 空調設計 溫度控制。
　　Abstract: In the paper, by analysis and study on the problem in which the designing for temperature control system of CCR, Supplied the new methods of how to complete the freedom design of temperature control for different rooms of CCR。
　　Key words: Center of Control Room ; Design for air condenser; Temperature control.　
　　一、前言：
　　隨著工業自動化的迅猛發展，DCS、PLC等控制系統在工業領域的廣泛應用，安裝有DCS、PLC、安全柵柜、端子柜、操作站、上位機等關鍵控制設備的中央控制室在工廠或企業的核心地位得到充分的肯定[1]，中央控制室作為工廠控制系統的一部分，其功能要求（如防電磁干擾、防輻射、防爆、防水、防靜電、防鼠，合理的溫度、濕度等）在設計上已經逐步規范、完善；中央控制室根據布局劃分，基本包括：操作室、上位機室、機柜室、配電室、走廊、輔助人員工作室，一般設有專用中央空調集中負責溫度、濕度控制。但是我們發現在夏季經常因?yàn)橹锌厥铱照{(diào)主機發生故障，機柜室超溫報警，而DCS等電子卡件在高溫環境下運行容易發生故障，為了應急許多用戶只好鉆穿中央控制室的防爆墻，在控制室臨時安裝幾臺柜式空調機；而機柜室溫度正常時，操作人員卻要經常穿著棉衣工作的奇怪現象。
　　二、原因分析：

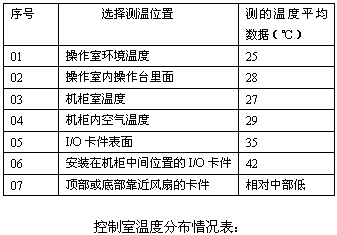

　?。?、根據多年在中央控制室維護DCS的經驗和實踐中使用遠紅外線測溫儀對控制室內各個部位、設備在不同情況的溫度監測，得出在同一空調控制下，控制室內不同位置的溫度規律，詳見控制室溫度分布情況表，通過實際分析，我們發現：對于一個中型以上規模的中央控制室，其機柜室內的控制柜、安全柵柜等的數量是操作室內操作臺、打印機等設備數量的３～５倍[2]，并且每一個機柜的平均發熱量大于操作臺的發熱量，所以機柜室的溫度比操作室高2~5℃，如果機柜間溫度在比較理想的溫度范圍即25℃左右，那么操作室溫度往往是在22℃左右，而操作人員長期在控制室工作，所以經?？吹剿麄兇┟抟隆?/P>

　　2、傳統的設計思想是把中央控制室作為一個統一整體進行設計，中控室的溫度控制主要采用專門設計的中央空調所提供的冷量來冷卻、平衡計算機、PLC、DCS、安全柵等電子卡件運行而產生的大量熱量；采用統一的溫度、濕度設定值控制空調系統運行，忽略了機柜室、操作室、上位機房、維護工作室等房間對溫度的不同需求及發熱量的差別；空調送風通道相互連接，平均分配冷風量，但是對于一個中型以上規模的控制室其機柜室內的控制站、全柵等設備的發熱量是操作室發熱量的３～５倍，因此出現"乎冷乎熱"現象，也是造成控制系統電子元器件夏季故障發生率明顯偏高的原因。
　　三、新的設計觀點：
　　1、采用不同空調機組，相互獨立的溫度設定控制：
　　根據中央控制室各房間的對制冷要求存在的實際差異，把中央控制室的空調分兩組設計，第一組：把裝有控制站、端自柜、安全柵柜、UPS配電柜等發熱量較大的設備的房間統一稱為機柜室，設計機柜室專用空調，根據機柜室的溫度要求控制制冷運行；另一組：把操作室、上位機房、輔助工作室等常有工作人員而且機器設備發熱量相對較少的房間統一稱為操作室，由操作室專用空調根據操作室內的溫度要求調節制冷運行（溫度最好控制在常溫范圍內）。獨立的個性化設計，可以根據實際需要調低機柜室溫度（一般在25℃以下），保證計算機卡件、安全柵等設備在比較理想的環境中運行，減少卡件的故障率；相對獨立的操作室溫度控制，保證了在不影響設備正常運行的情況下，把操作室溫度設定在25~28℃之間，操作人員更愉快的工作，充分體現了人性化設計[3]。
　　2、自由化設計：
　　即在空調送風通道之間設有類似風道擋板的調節裝置，把機柜室風道設計成為主風道，操作室的風道設計成分支結構，正常時根據操作室溫度要求調節風道擋板的開度來控制進入操作室的冷氣流量；而操作室根據其溫度要求直接控制主風量，因?yàn)榭刂剖业臏囟纫蟊炔僮魇业臏囟鹊托钥梢宰杂烧{(diào)節，也是最簡捷的使用方案。
　　3、系統采用冗余化設計：
　　像DCS系統、PLC系統、輸送泵一樣，中央控制室的空調系統同樣采用冗余化設計，并且在按照夏季要求基礎上，適當考慮今后裝置擴建改造所增加的趨勢 ，保證夏季時仍然有一臺備用空調，保證定期的檢修空調系統，避免因?yàn)榭照{(diào)故障而影響DCS、PLC控制系統的正常運行；
　　4、溫度實時監控設計：
　　主要是利用控制室內現有計算機資源，分別把機柜室和操作室的溫度、濕度信號引入計算機系統，并且直接用于控制空調的運行，將控制室的環境溫度、濕度狀態數據在操作臺上、上位機中實時監視、記錄，設定報警功能，實現中控室環境的數字化控制和時尚化設計。
　　四、效果分析：
　　1、對于將控制室的溫度可以有效的控制在25℃以下，保證不會因?yàn)槭褂铆h(huán)境溫度高，造成電子元器件的損壞和故障機會增加；操作室的溫度控制在25℃~28℃之間，因?yàn)榕c外界的溫差相對減少更有效地減少冷量損失。
　　2、中央控制室空調系統采用冗余化設計，雖然一次性投資大些，但是同在控制室臨時安裝幾臺柜式空調機相比較，鉆穿防爆墻、安裝排水管，不但施工難度大、影響正常操作，而且破壞了防爆墻的完整性、違反了控制室不許有水管經過的安全規定，費用也差不多少；采用冗余化設計，保證夏季時仍然有一臺備用空調，允許定期的檢修空調，從長期看有效的增加空調的使用時間，避免因?yàn)榭照{(diào)故障而影響中央控制系統的正常運行。
　　3、控制室的環境溫度的實時監控，可以的及時發現空調系統故障，迅速處理，通過記錄分析系統的運行規律，提前檢修預防。
　　以上方法值得在中央控制室設計時參考使用。
