第一章 概述
濟南泰豐生物制品有限公司空調自控系統,硬件主要采用德國西門子公司S7-300和S7-200 PLC系統,利用CPU 315-2DP(CPU中央處理器)和通過PROFIBUS-DP建立成分布式配置的網絡系統;操作界面采用TD200文本和TP170A觸摸屏;操作站(上位機)選用西門子工業計算機,人機界面選用北京三維力控公司的HMI/SCADA工業自動化組態軟件,完成操作員站畫面組態、變量連接、系統報警、變量曲線生成等功能;形成了一套主從多點、主備冗余、操作方便、安全可靠的控制系統。
該控制系統采用一流水平的設施裝備、先進的產品技術,具有實時性、可靠性、針對性的特點,為提高生產質量、降低成本、節省能源,提供了較為有效的檢測,監控手段,是上水平、上能力、上等級的系統工程。
監控系統顯示的畫面能直接、全面地反映出整個機組的運行情況,只需對各畫面進行簡單操作,即可完全監控機組狀態,簡單快捷地畫面操作,精良的裝備,可靠的質量,使控制方便,準確,是國內一套功能完善技術先進的空調機控制系統。
第二章 系統網絡概述
濟南泰豐生物制品有限公司的九套空調機組,其中有兩套是正壓機組(五號機組和八號機組),其余全為負壓機組,空調機控制系統包括滅活車間空調機控制、凍干車間空調機控制、溫室控制、滅活間控制、乳化間控制及輔助設備等控制,參見圖2-1 系統網絡拓撲圖,下面按地址順序簡介各部分的基本功能及控制范圍。
☆ (2)地址為2,主站(CPU 315),與從站(8)組成滅活車間中控室控制柜
控制范圍:滅活車間5、6、7、9號空調機和制水間
☆ (3)地址為3,從站(CPU 315),凍干車間中控室控制柜
控制范圍:凍干車間1、2、3、4、8號空調機和冷卻水系統
☆ (4)地址為4,CP5611,滅活車間中控室,操作站
☆ (5)地址為5,CP5611,凍干車間中控室,操作站

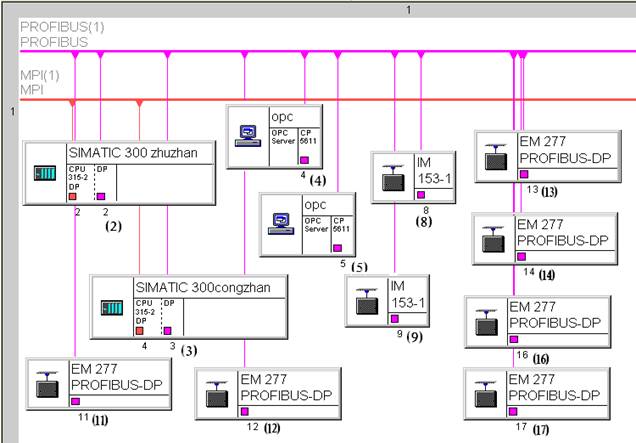

圖2-1 系統網路拓撲圖
☆ (8)地址為8,從站(IM 153),與主站(2)組成滅活車間中控室控制柜
☆ (9)地址為9,從站(IM 153),動物房控制柜
☆ (11)地址為11,從站(EM 277),滅活車間溫室1控制柜
☆ (12)地址為12,從站(EM 277),凍干車間溫室2控制柜
☆ (13)地址為13,從站(EM 277),凍干車間溫室3控制柜
☆ (14)地址為14,從站(EM 277),滅活車間滅活間1控制柜
☆ (16)地址為16,從站(EM 277),滅活車間滅活間2控制柜
☆ (17)地址為17,從站(EM 277),滅活車間乳化間控制柜
3.3.2負壓空調機組操作界面見下:

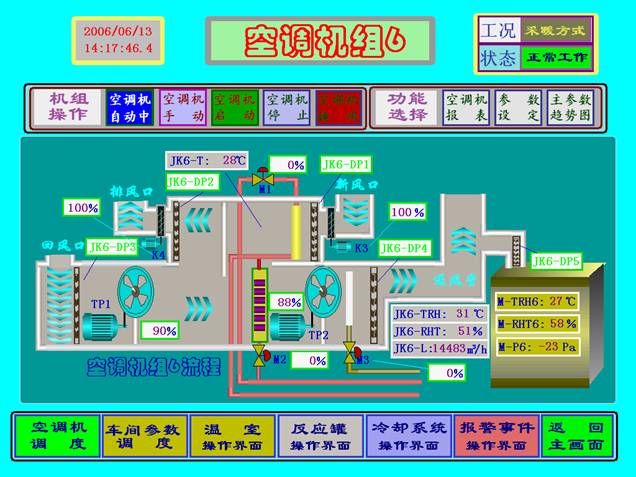

3.3.3.2 空調機組主要參數趨勢曲線

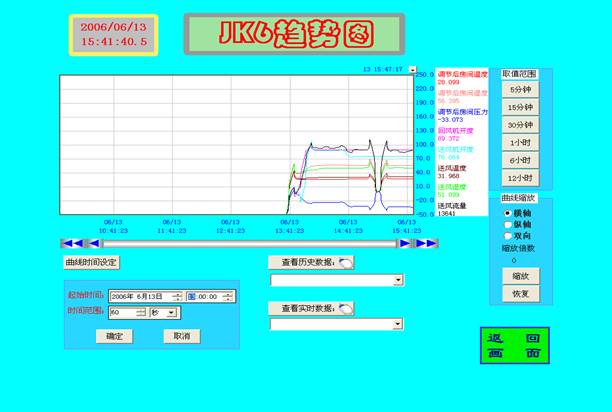

圖3-5空調機組6主要參數趨勢曲線

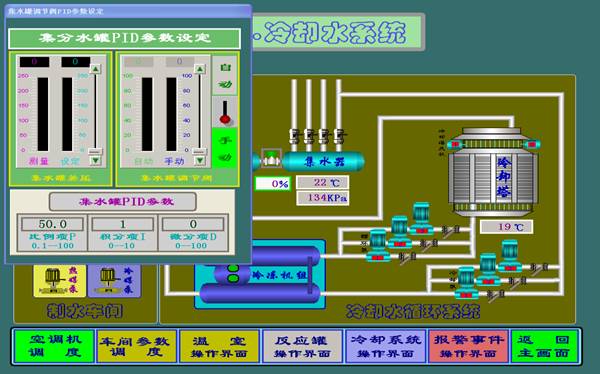

6.1冷卻水循環系統畫面下

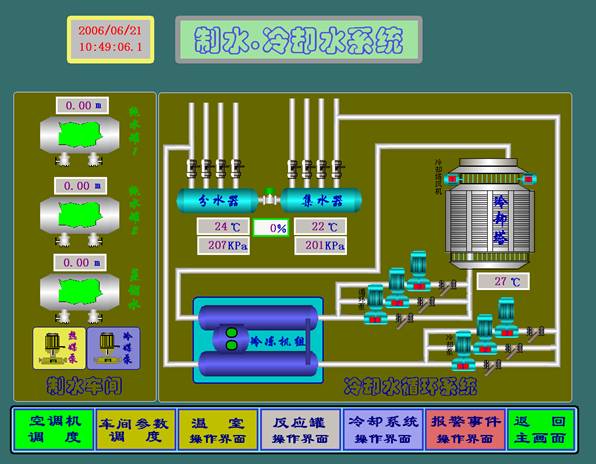

圖6-1制水.冷卻水系統

圖6-2
第九章 滅活間控制柜操作說明
滅活間設備的控制操作全部在控制柜的觸摸屏上操作完成。同時在中控室的上位機系統中也能監視滅活間的工作狀況。
滅活間的生產工藝及配方是由CIP完成,這里不再敘述,此章主要針對原液罐、滅活罐的滅菌降溫工藝和保溫工藝的操作過程進行詳細論述。
滅菌降溫工藝:在每次往罐內注入新的藥液前和把成品的藥液抽離罐體后,都要對罐體內進行消毒處理,以免對下次配方的藥液產生污染,這個消毒處理過程,就是降溫滅菌過程。
保溫工藝:在每次往罐內注入新的藥液后,根據工藝要求,要把藥液保持在一定的溫度內并進行攪拌到一定時間。同時,溫度過高時,需要往罐夾層中注入冷媒進行降溫,當溫度過低時,需要往罐夾層注入熱媒進行升溫,這種降溫、升溫的反復過程就是保溫過程。
