導語：隨著城市燃氣管網規模的不斷擴大，舊有的管理手段和管理模式都已無法滿足“合理規劃，科學管理，安全供氣，優質服務，放心用氣”的要求。本文主要介紹了典型燃氣調度中心SCADA系統的架構以及力控軟件在該系統中的應用情況。
一．概述
　　燃氣調度中心SCADA系統涉及門站、工業用戶、加氣站、城區管網末端、調壓站等多種類型的監控點。所有監控點的實時數據需要傳送到燃氣調度中心，可供調度中心操作員實時監測，并且可呈現在集中監控大屏幕上。
　　燃氣調度中心SCADA系統可為管理層提供一個穩定，可靠，可信并及時的監管系統，對全國各地方站庫的運營參數進行采集、篩選、過濾、統計、分析、計算、應用等，以科學的數據為依據，優化并指導燃氣公司的生產運營。
二．系統設計原則
　　可擴展性——系統的設計上一方面要全面滿足當前環境下的需求及未來一段時間的應用需求，另一方面要能方便的進行功能擴展，可靈活增添刪減功能模塊。
　　可集成性——從技術發展角度和用戶需求來看，軟件結構本身應能與其它應用系統集成，做到信息共享和資源共享。
　　互操作性——支持各種主流實時數據庫的數據接口，并通過標準關系數據庫接口(如ODBC、OLE DB)實現與ERP及其它MIS系統的數據集成。平臺的開放性保證了今后可從生產管理系統的不同數據模塊中裁剪不同的功能，以滿足某個特定任務的需要，實現互操作。
三．系統設計目標
　　燃氣調度中心SCADA系統設計目標如下：
　　▲各站庫所有參數的采集與存儲,并匯總到調度中心平臺；

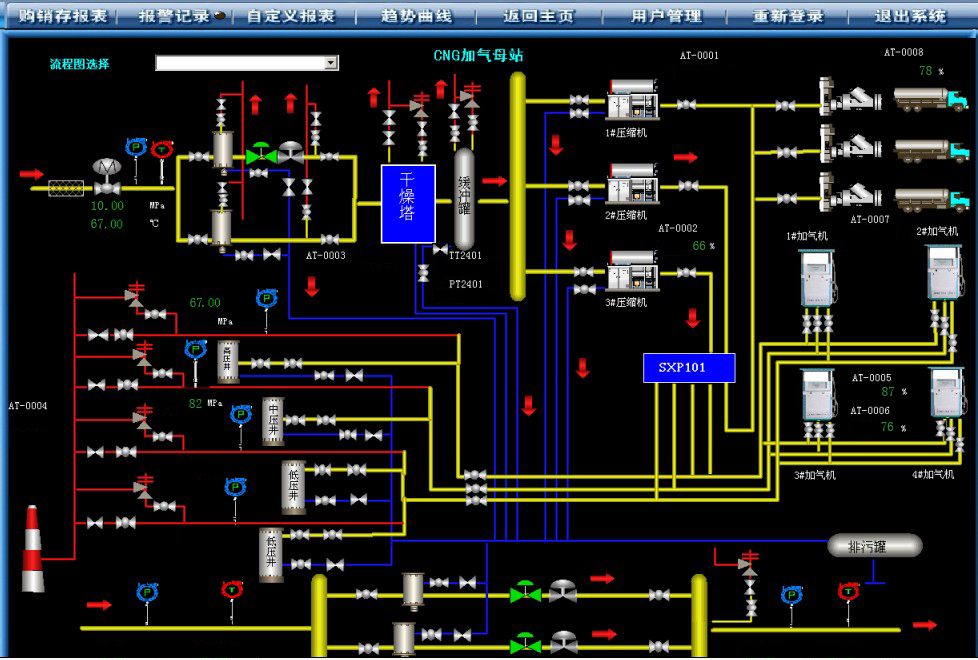

　　▲各站庫主要參數，主要工藝畫面的監視；
　　▲各站庫主要參數的統計及分析；
　　▲各站庫主要參數的趨勢圖，餅圖，棒圖展示；
　　▲各站庫主要參數的日報，月報，季報，年報展示；
　　▲設備支持遠程控制，遠程客戶可實時瀏覽現場數據信息。

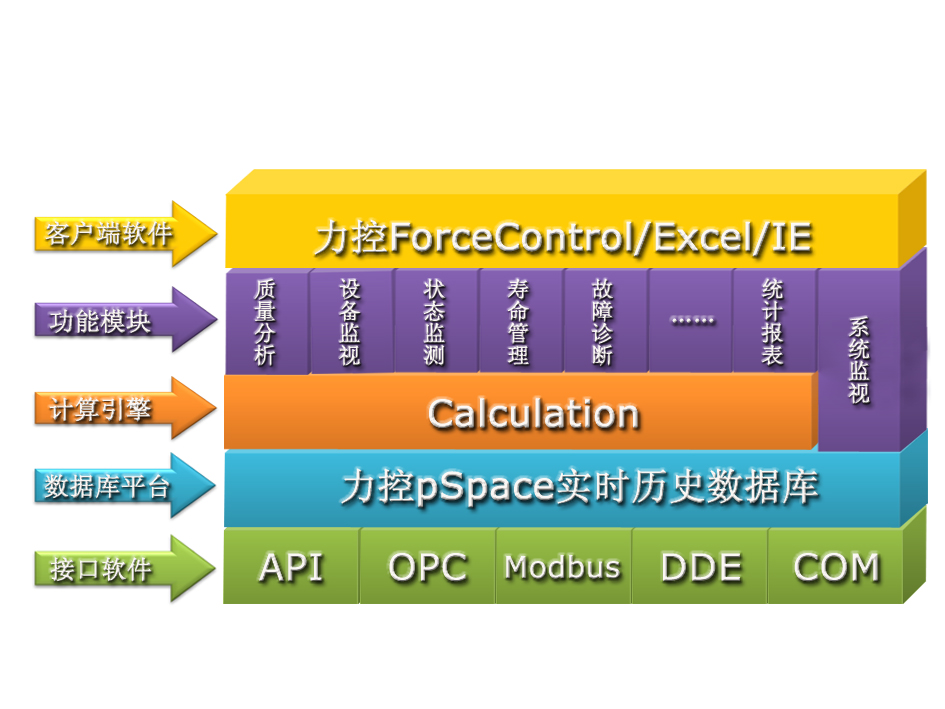

四．系統架構

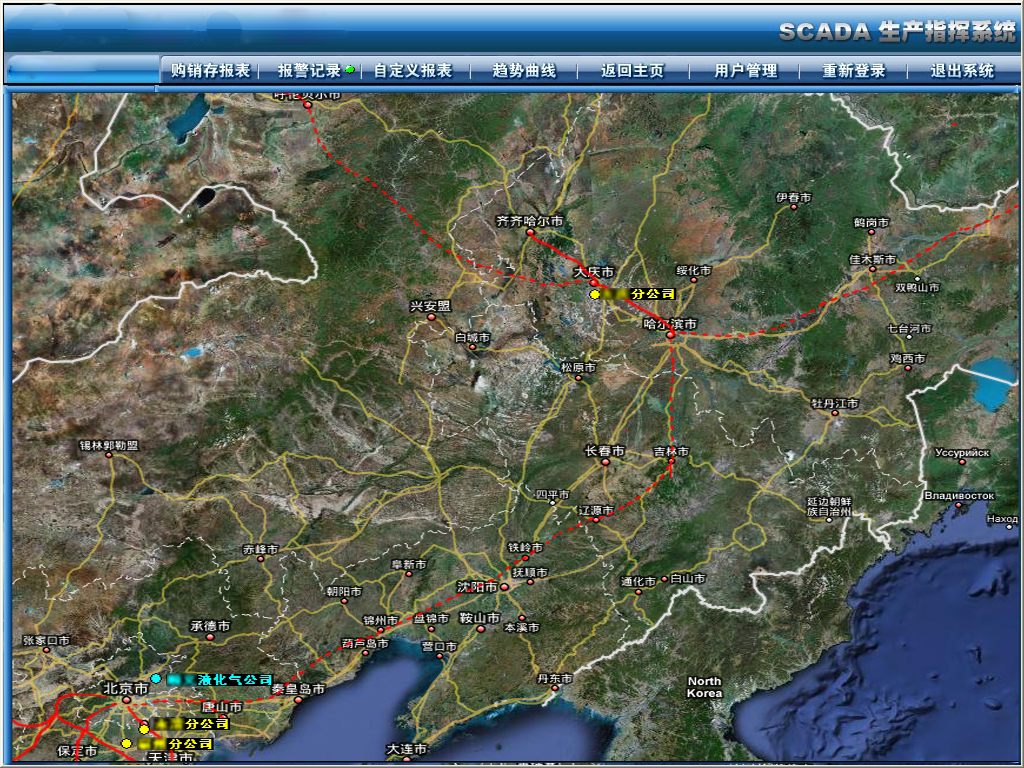

　　整個系統具有很好的擴展性，伸縮性，使得后期新增站庫可以低成本無縫接入。整個系統的WEB發布功能，可滿足用戶在任何時間，任何地點都可通過用戶認證方式訪問此系統。
　　為提高系統的穩定性、可靠性、可用性，在中心系統的建設中，構建冗余網絡提高底層通訊的穩定性。構建冗余的通信服務器、數據庫服務器、應用服務器提高系統的可靠性，構建網絡防火墻和病毒防火墻提高系統的抗風險能力。構建網絡備份設備NAS，可大大降低意外事故帶來的數據丟失造成的損失。

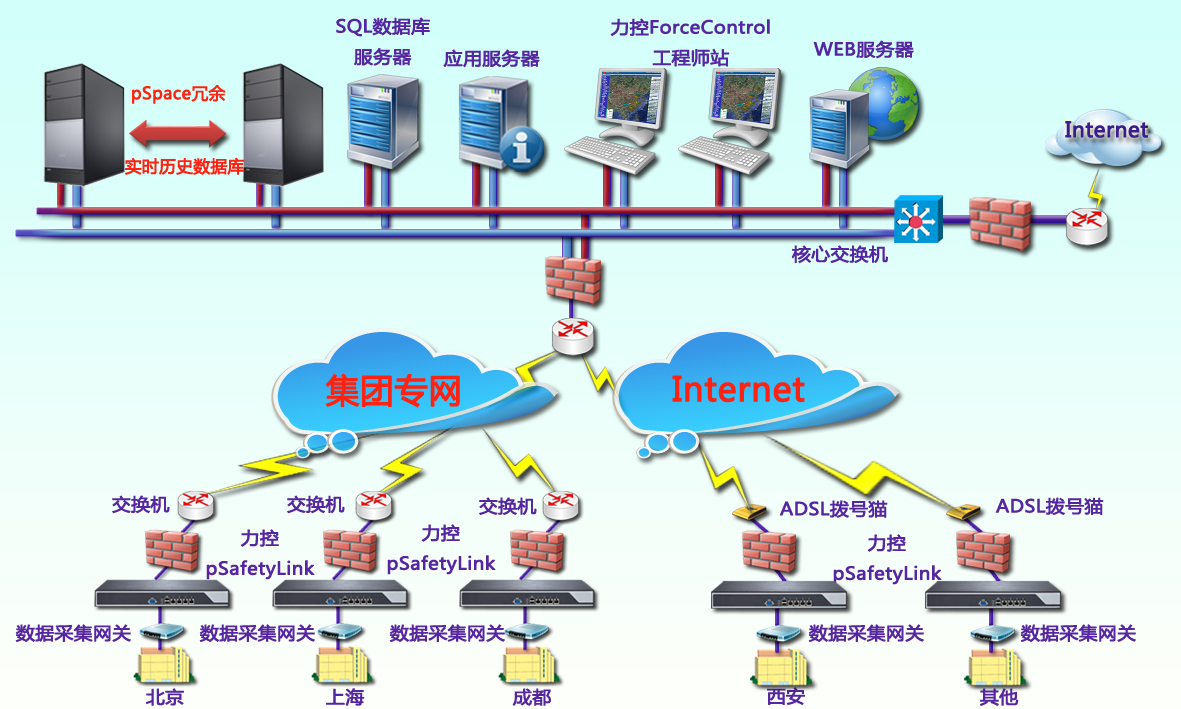

　　整個系統網絡拓撲結構現場情況分析后，選用如下混合模式結構，整體拓撲圖如下所示：
