一、系統概述
煤礦井下壓風機生產監控系統運行安全可靠與否直接影響礦井的經濟效益。對壓風機系統實行數字化監控，將多臺并網運行的壓風機集中控制聯網，充分發揮各壓風機的性能，實現最大限度的節能與運行時間的均等，延長壓風機的使用壽命。為煤礦各級領導和職能管理部門及時、準確地掌握壓風系統的實時運行狀態，對壓風機系統實現集中監控具有很強的必要性。
二、系統設計

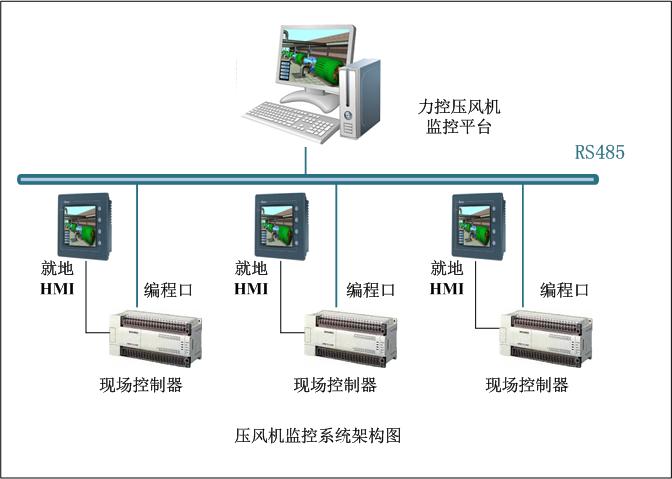

現場空壓機房與水處理車間毗鄰，室內共有英格索蘭牌空氣壓縮機3臺，型號：GA250-8.5，每臺空壓機都采用FX2N—32MR的PLC控制。按照改造要求，增加3塊三菱485DB通訊板，使用三菱GX編程軟件設置3個PLC的地址和統一的串口通訊參數，經RS485網絡與上位機連接。在調度室上位機上，采用力控組態軟件實現對壓風機的遠程監控。上位機監控軟件通過OPC接口的方式為全礦綜合自動化平臺實現數據交互，將壓風機的所有數據信息上傳到全礦綜合自動化系統平臺，實現系統和全礦綜合自動化平臺無縫接入。系統架構如下圖所示。

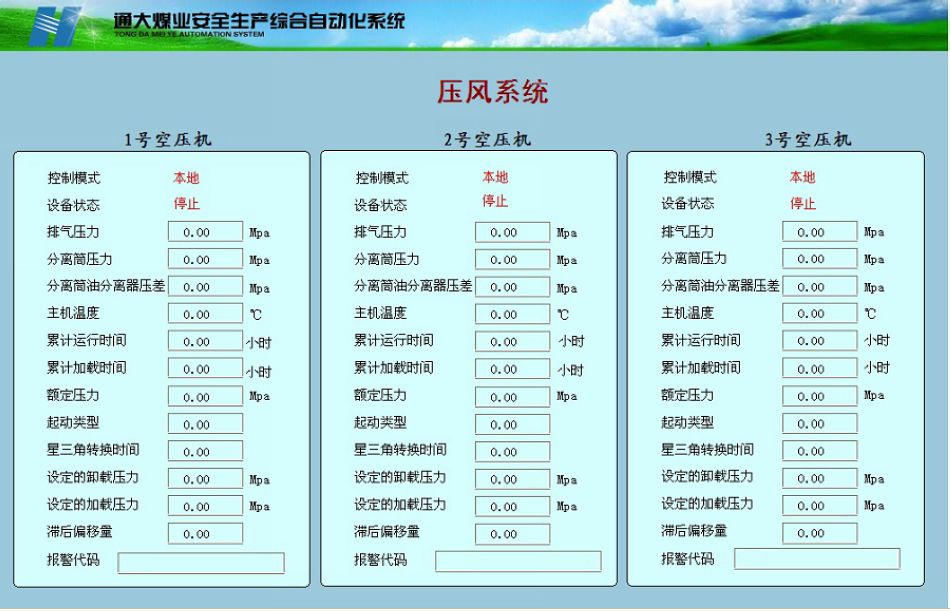

三、系統功能
?。?）壓風機監控系統可以監控壓風機排氣壓力、排氣溫度、風包溫度、風包壓力、管道流量、管內壓力、壓風機電壓、電流、功率因數、運行狀態（運行、備用、檢修、故障）等參數，并將數據實時傳輸?shù)降孛嬗?jì)算機監控中心，并提供以上數據的歷史數據查詢、報警信息查詢、及報表打印功能。
?。?）能夠?qū)猴L(fēng)機等設備進行遠程起停控制操作，并根據設定的控制策略對空壓機進行控制。
（3）能在線顯示壓風機風量曲線、壓力曲線、溫度曲線等，以觀察它們的變化趨勢，并可根據需求查詢歷史數據。
?。?）系統能夠根據設定的時間，自動切換主備風機，自動平衡各機組的使用時間，提高機組壽命。
（5）系統具備實時報警功能，對壓風機、電動機、冷卻及潤滑系統、風包的故障等實現故障記錄功能。
（6）具有程序及數據安全管理功能，不同的用戶可設置不同的權限，防止未授權用戶修改監控系統參數。
四、總結
礦井壓風機生產監控系統實施后，能使井下風鎬、風鉆、水泵、掘進機等氣動機械設備運行更加安全可靠，降低事故率，減少故障處理時間，為礦井生產效率提高，實現數字化現代礦井打下良好的基礎。
