一．概述
電力集控系統作為煤礦綜合自動化系統的一部分，在提高企業用電的智能化和保證用電的可靠性方面有著舉足輕重的作用。供電質量對煤礦安全和正常生產的影響很大，停電意味著停產，甚至?xí)l(fā)安全事故。隨著采煤機械化程度的提高，煤礦供配電系統運行的可靠性和合理性顯得十分重要。完善的電力監控系統可以保證井下電網的安全運行，并可實現供電的“移峰填谷”，給煤礦帶來巨大的社會和經濟效益。
本方案設計采用的電力集控系統由后臺監控計算機（監控層）、通訊管理機（通訊間隔層）、智能監控儀表和微機綜合保裝置（現場設備層）組成。
二．系統設計
系統采用三層結構，第一層為監控層（選用力控電力版組態軟件），第二層為通訊間隔層（主要設備是通訊管理機），第三層為現場設備層（主要設備是井上、井下微機綜合保護裝置以及其它具有通訊功能的智能采集模塊等）。
系統采用工業以太網加現場總線的結構模式。主干信道是光纖工業以太網環網到各變電所，為每個變電所設置一臺通訊管理機，監控分站采用RS485現場總線方式與各微機綜合保護裝置或智能采集模塊相連，采集變電所開關設備的運行參數和狀態，實現就地集中數據監測和設備控制的功能。同時通訊管理機對采集到的信息進行處理、轉換，通過以太網環網平臺集中上傳到系統后臺主機。
系統后臺設置有開放的通訊接口與全礦井綜合自動化系統實現數據共享和網絡發布。系統拓撲結構如下圖所示:

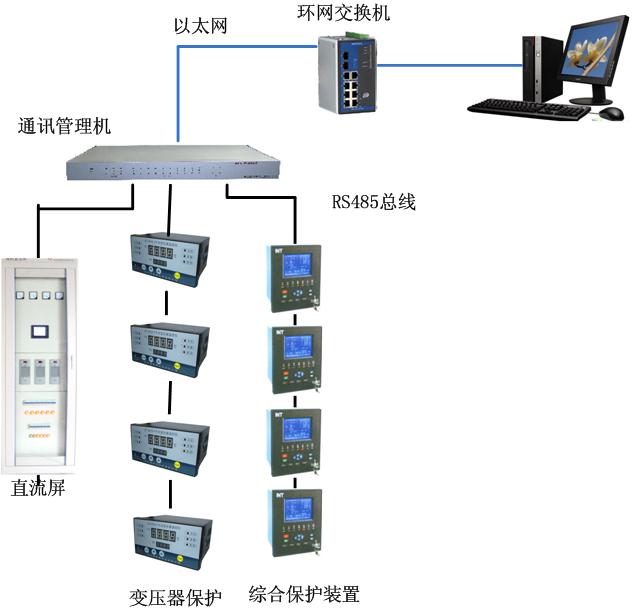

地面電力監控系統拓撲圖

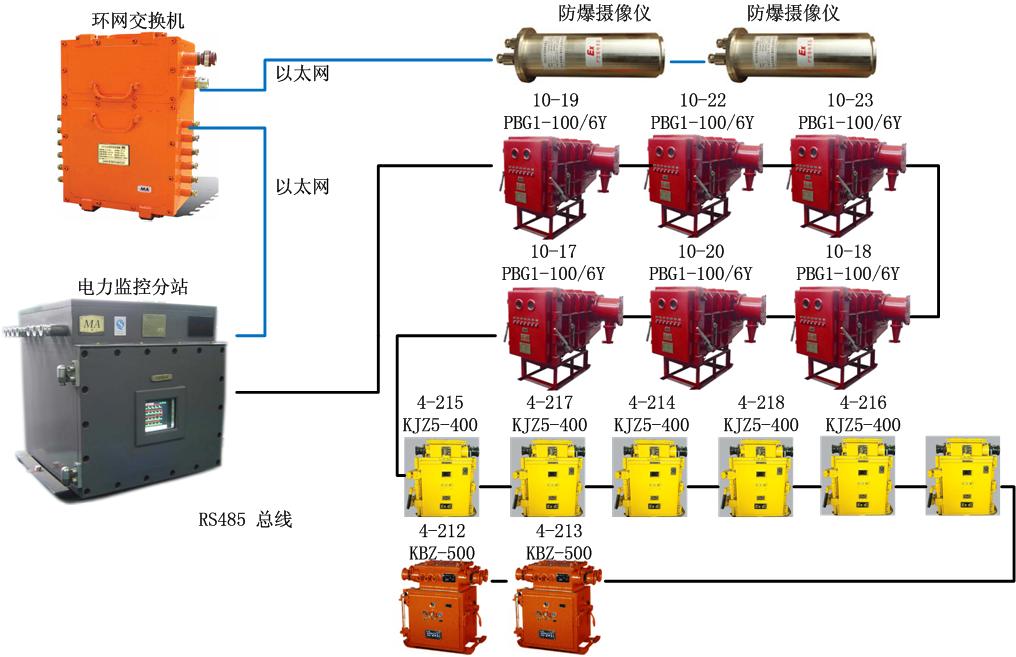

井下電力監控系統拓撲圖
三．系統功能
為實現對煤礦變電站系統的自動控制，系統應具有以下功能：
3.1、保護定值在線管理
力控電力版針對變電站中的微機保護裝置設計了一種四層的通用的數據模型，即：保護裝置\定值組\定值項\定值變量。定值在線管理分為在線召喚，在線修改以及定值單打印等功能。

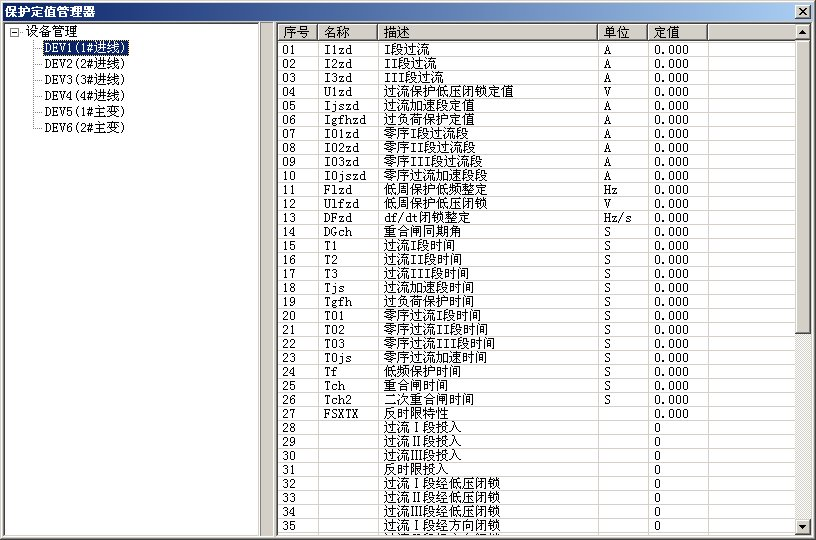

圖2 保護定值在線管理
3.2、錄波數據管理分析
系統提供了完全支持Comtrade格式的故障錄波數據分析工具，波形數據的采集支持零漂過濾，方波判斷等。

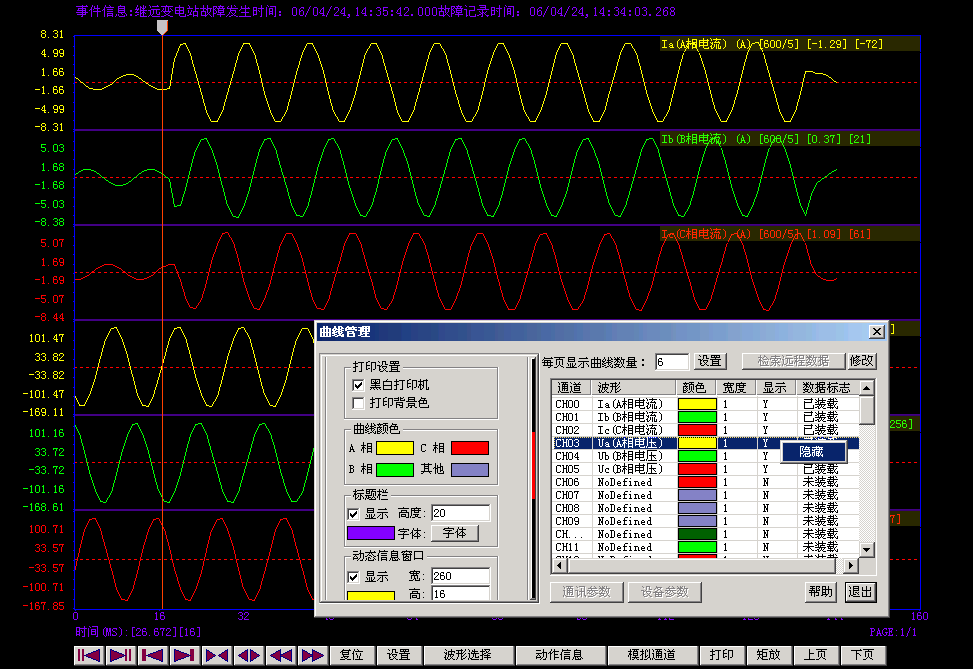

圖3 故障錄波數據管理分析
3.3、 數據采集、“四遙”功能
遙測：采集高壓開關及低壓饋電開關的三相電壓電流、零序電壓電流、功率因數、電網頻率、絕緣監視電阻等數據，并且將數據匯總到信息調度中心。
遙信：采集高壓開關及低壓饋電開關的斷路器狀態開關量，并且將數據匯總到信息調度中心。
遙控：可接收信息調度中心發出的控制指令，并且執行控制操作。
遙調：可接收信息調度中心發送的數據參數，并可實現整定電壓變比、電流變比、額定電壓、額定電流、過載能力等參數。
3.4 、控制、保護功能
系統具有就地自動、就地手動、遠程手動控制功能，在中心站進行遠程控制時具有操作權限和操作記錄功能。
系統具有過載保護、短路保護、過壓保護、低壓保護、絕緣監視保護、漏電保護等功能。當系統的監測值超過設置的極限值時，可在本地和遠方進行報警，并且實時顯示報警信息。
3.5、雙機冗余、切換功能
力控電力組態軟件具備雙機冗余功能，可實現手動、自動切換，當系統局部發生故障或錯誤時, 整個系統仍然可以維持正常工作，主從機切換間隔很短。同時系統具有數據自動同步功能。
3.6、Web查詢功能
系統提供Web查詢功能，能夠?qū)崿F(xiàn)系統實時圖表的WEB發布和查詢，能夠?qū)崿F(xiàn)系統運行數據，包括遙測量和遙信量實時值，按設備為索引條件的WEB查詢能夠?qū)崿F(xiàn)系統歷史數據，包括各類事件信息、告警信息、遙信變位、SOE、節點登陸信息等歷史數據的按時間為索引條件的WEB查詢，以實現數據的遠方管理。
四．結語
通過力控電力監控軟件平臺的應用，能夠提高煤礦電力系統的安全性和可靠性，可改善煤礦企業的管理水平，降低系統維護工作量，減少維護人員和值班人員，降低供電成本。
