●  項目背景
　　2009年，昆侖燃?xì)夤驹诟鞯赜?7個站庫，而且每年以200～300個站庫的趨勢在增長，預計5年后站庫數將達到1600個左右，系統總采集點數將達到320000個，如此多數量的站庫分布在全國各地，總部的指揮中心如何及時準確的獲悉所有站庫的信息，對整體的運營進行正確的評估及決策，并且給各分支結構下達準確的指導成為一個難點。
　　●  系統設計

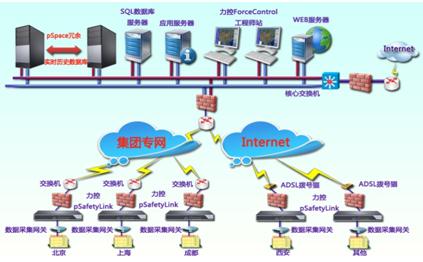

　　在各個站庫配置一臺數據采集網關和一臺工業隔離設備，數據采集網關通過以太網或串口等通訊方式將各個站庫的硬件設備（如PLC，板卡，儀表等）采集到數據采集網關。
　　數據采集網關通過網口將實時數據發送到工業隔離設備，工業隔離設備將收到的數據進行加密壓縮，并通過Internet傳送到遠端指揮中心的通信服務器。
　　通信服務器獲得數據包后，對數據包解壓縮及解碼，將還原后的數據實時發送到數據庫服務器，由實時數據庫對數據進行歸檔存儲。
　　應用服務器將匯集到中心的數據進行二次加工及計算，并且將開發出來的畫面及報表等通過WEB方式及指揮中心大屏幕展現給決策者。

　　●  系統功能
　?。?）各站庫所有參數的采集與存儲、統計及分析。
　　（2）各站庫工藝畫面的監視，主要參數的趨勢圖，餅圖，棒圖、報表展示。
　?。?）重要設備及流量、溫度等參數的報警管理。
　?。?）WEB發布，用戶在任何時間，任何地點都可通過用戶認證方式訪問此系統。

　?。?）整個系統具有很好的擴展性，伸縮性，使得后期新增站庫可以低成本無縫接入。
