一、項目背景

　　時代發展日新月異,不同領域和行業正在面對前所未有的挑戰與機遇。經濟格局的變化,企業組織紛紛找尋自身的改革路線,制定新的發展戰略。近年來，我國茶產業實現了長足發展，據茶葉流通協會發布的數據顯示，2018年我國國內茶葉內銷量（不含進口茶）達到191.05萬噸，年增長9.35萬噸，增幅5.15%，增長迅猛，在增長背后，茶葉企業正面臨著生產智能與流程再造的難關。

　　傳統制茶工藝極其依賴人工進行制茶，一條生產線往往配備15名至20名工人，茶葉生產過程中由于工人接觸而造成的污染也難以避免，這種方式生產效率低且產茶質量不穩定，生產成本頗高。所以現代化的茶廠，多采用了自動化的生產設備，以減少這種現象，但是只從設備上去改進，其所帶來的提升是不夠的，缺乏海量數據對工藝、質量的分析挖掘，同樣無法保證產出茶葉的高品質、低成本，也不足以實現科學的生產改善。

　　二 、項目概述

　　本項目的主要建設內容包括：車間環境監測系統、數據采集網絡、數據采集轉發功能。

　　本項目需要新增茶葉生產車間環境溫濕度傳感器，并將車間生產設備PLC與環境監測設備進行組網通信，通過局域網的方式，實現底層設備與上層系統之間的信息交互，典型生產工藝參數、環境狀態參數能夠被匯總至上位機系統。通過上位機系統中應用功能的開發，實現諸如：環境狀態值展示，對車間的環境加以調節，如降溫、除濕、加濕等功能。一些重要數據還需要支持轉發到MES系統，通過MES系統的應用，對數據進行分析，形成具體的生產計劃，指導生產進行的同時提升生產效率和生產水平，實現對設備狀態的遠程診斷與維護。

　　三、方案價值

　　3.1. 方案亮點

　　該解決方案采用完全由力控元海主研發的ForceControl系列軟件產品作為核心，該產品內置了多種通訊協議，如OPC、ModBus、主流PLC通信協議等等眾多標準通信協議，且提供與多種主流關系數據庫交互的鏈接程序，適配SQL語句規則，還支持接口和協議的定制開發。使用該產品的解決方案，能夠支持?jǐn)嗑€重連和續傳，且通訊故障后具備自動恢復功能，能夠最大程度的保障系統的穩定性和數據的完整性。從項目開發和運維的角度來看，該產品采用組態式的開發方式，無需單獨訂制，能夠有效提升開發效率，縮短開發周期與難度，降低項目建設、運營成本，最終提高整體效益。

　　3.2. 方案價值

　　通過本解決方案的應用，管理者能夠準確的根據環境實時信息去調整環境狀態，將環境控制到最有利于生產的狀態下，以此提升茶葉的品質；通過對生產參數的歷史數據進行系統且深入的分析，能夠?qū)崿F(xiàn)對不同季度的茶葉制作工藝進行合乎時宜的調整，以此優化不同品類茶葉的質量；通過將數據傳至MES系統實現對車間生產數據的分析，企業就能夠制定更加具體且貼合商務、市場需求的生產計劃，將企業的生產效率和生產水平同步提升，以獲得有利的市場地位。

　　四、解決方案

　　4.1. 設計概述

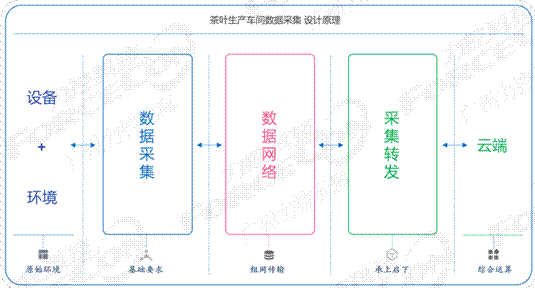

　　本系統以ForceControl軟件為核心，將車間生產設備、環境監測設備與本地及云端數據庫進行連接，整體劃分為三大部分：現場監測、數據網絡、采集轉發。

　　現場監測：通過對各工藝生產車間加裝環境監測裝置，滿足對現場環境實現實時監測的基本要求。

　　數據網絡：將全廠各車間的生產設備控制器、環境監測裝置接入到生產局域網中，并通過該網絡將各設備數據采集至上位機系統。

　　采集轉發：通過力控ForceControl組態軟件，將車間的環境監測裝置、生產設備的數據進行實時采集、處理，并轉儲至云端關系數據庫，為MES系統數據分析提供數據源。

　　4.2. 系統框架

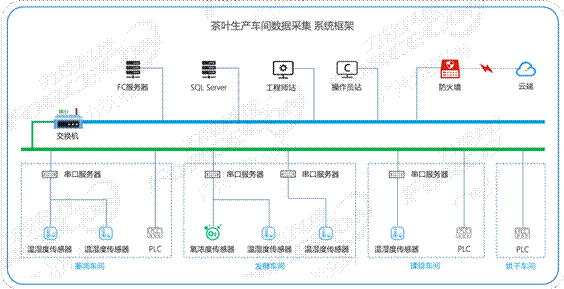

　　本系統框架包括底層設備數據采集、通訊網絡、數據轉發上云等三級架構，如下圖所示：

　　4.3. 系統功能

　　采用本解決方案所建設的項目，能夠有效的提升茶葉生產效率，優化茶葉的整體品質，并合理降低企業成本。其主要功能如下：

　　4.3.1. 車間環境監測

　　通過在車間加裝環境溫濕度監測設備、傳感器等，SCADA平臺能夠?qū)崟r(shí)獲取不同工藝車間不同位置的溫度與濕度信息，同時對這些信息進行可視化。管理人員根據系統中獲取的溫度、濕度值就能夠?qū)囬g的空調、加除濕器進行實時的精準調控，使得對應車間的溫度、濕度能夠與正在生產的茶葉所需工藝進行匹配，從而提高產茶效率。

　　4.3.2. 過程及分析

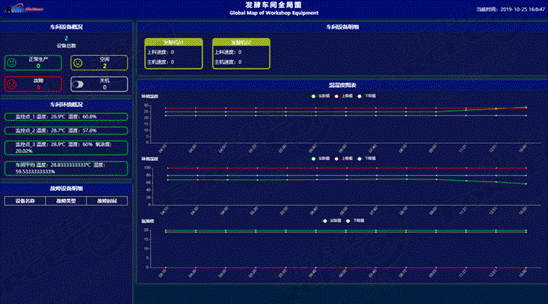

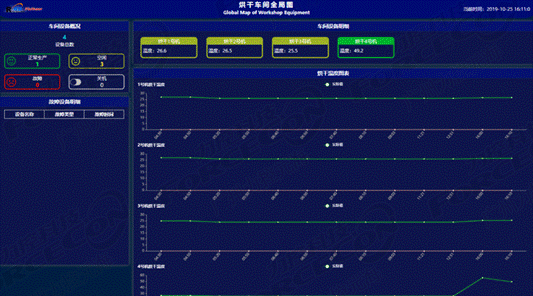

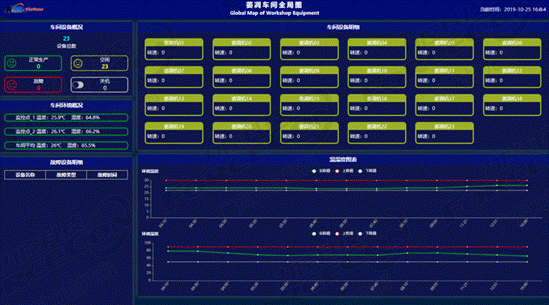

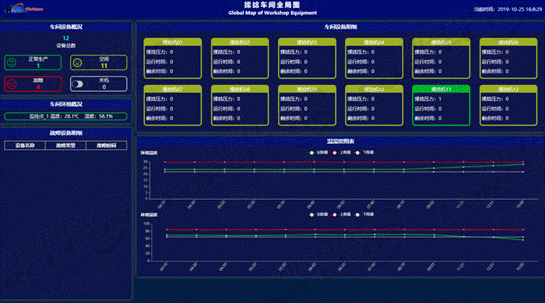

　　SCADA平臺通過實時獲取各車間（萎凋、揉捻、發酵、干燥）各生產工序的設備運行參數，將生產車間的實際生產狀況進行直觀且系統的呈現，便于管理人員實現集中管控、合理調度。

　　對于已生產完成的產品批次，系統能夠通過結合管理人員主觀上的判斷（如：茶葉質量、口感的判斷），以及生產數據的歷史分析，為管理人員提供優化生產工藝，促進產品質量的提升的科學依據。

　　4.3.3. 數據上云、MES

　　生產數據和設備狀態數據最終會上傳至云端數據庫，同時系統經過統計分析結果會體現在置于企業門戶的生產看板，通過這種方式能夠有效的提升企業競爭力，以及企業社會信譽。此外，該系統還支持根據銷售的實際訂單去制定具體的生產計劃，以此確保生產的有序，提高生產的效率及管理上的規范化程度。

　　五、技術提取

　　●擁有可靠的工業通訊設計，支持通過串口、網口、Wi-Fi、ZigBee、移動數據網絡等方式與現場設備進行組網通訊；

　　●擁有數千種通訊驅動程序，支持與國內外主流的PLC、SCADA、DCS、PAC、IPC等設備的通信與聯網；支持?jǐn)嗑€重連和續傳，通訊故障后具備自動恢復功能。

　　●強大的編譯及運算引擎，采用面向?qū)ο笤O(shè)計的腳本編譯環境，支持腳本在線調試；

　　●類“Basic”語言環境，提供面向?qū)ο缶幊谭绞?，支持條件動作、數據改變動作、窗口動作等。

　　●兼容多種關系數據庫，支持市面上主流的Microsoft SQL server、Oracle、MySQL等關系型數據庫。
