作為國內重要交通樞紐的上海虹橋國際機場，其電力系統涵蓋T2航站樓及東交通中心16座變電站，自2010年投入運行至今已超10年。隨著機場運營規模擴大，航站樓網絡安全及等級保護管理要求不斷提升，原有的國外監控軟件面臨著系統版本老舊、功能受限、安全風險高等挑戰。

為構建一個高效、穩定、智能的電力管理平臺，以實現對機場電力系統的全面監控與精細化管理，虹橋機場攜手力控科技，率先啟動電力監控系統全面升級，以國產SCADA平臺為核心，提升機場供電可靠性，為年旅客吞吐量超4000萬人次的航空樞紐提供核心電力保障。

核心建設

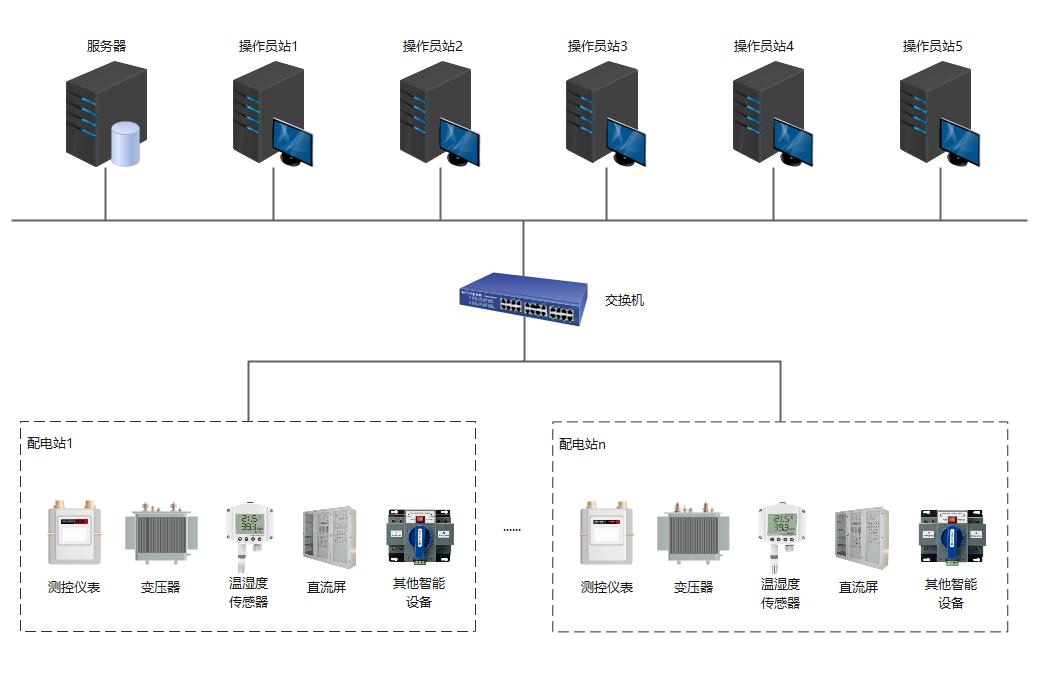

本項目基于力控SCADA平臺組態軟件eForceCon，采用工業以太網作為主網絡，通過ModbusTCP協議實現智能配電設備與監控主機的數據互通，部署1臺數據服務器與5臺工作站，完成從數據采集、存儲到實時監控的全流程數字化管理。

系統不僅突破國外技術依賴，更以開放性、擴展性為未來技術融合預留空間，全面提升電力管理水平和響應效率。

電力管理智能升級

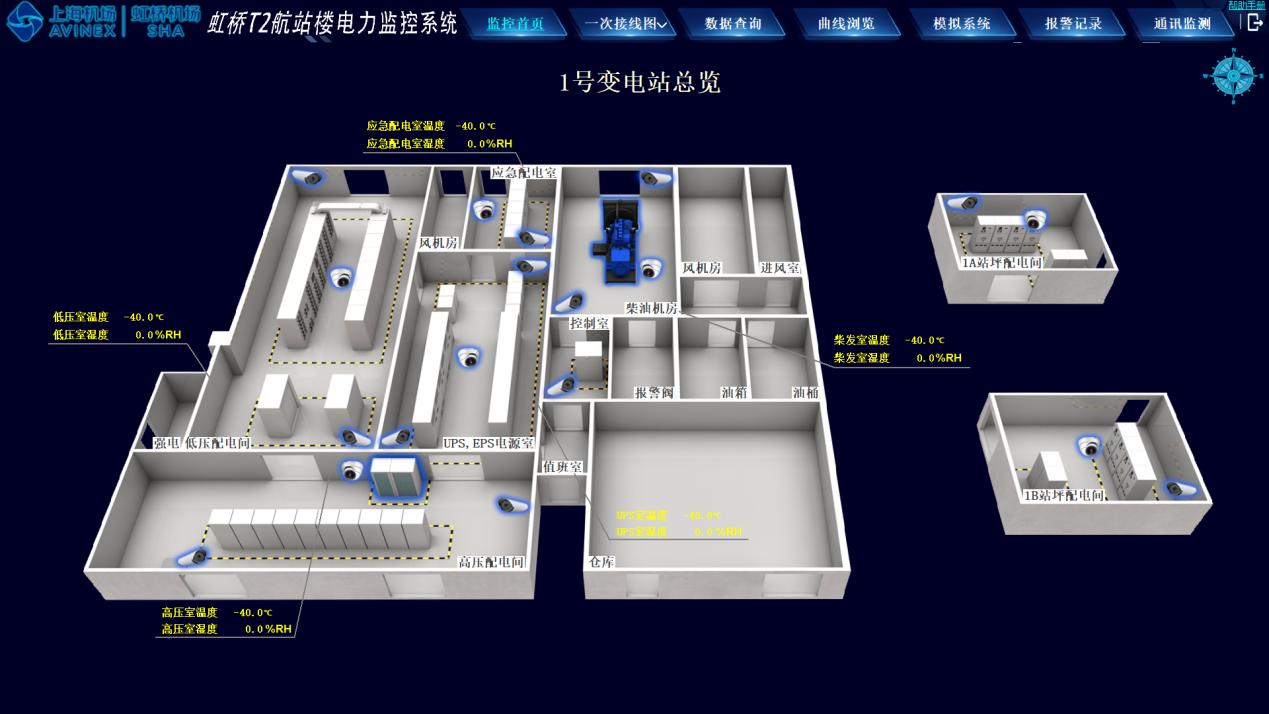

全景大屏監控

監控大屏集成安全運行天數、報警情況、設備在線情況和變電站進線分析等模塊，結合3D變電站可視化界面與溫濕度動態監測，可實時監控電站安全運行情況，為運維決策提供直觀數據支撐。

實時監測與智能預警

動態顯示斷路器、隔離開關、變壓器等關鍵設備的運行狀態（如分/合閘、電流、電壓、功率等參數），即時感知電網拓?fù)?/span>、負荷分布、異常工況，實現快速定位與故障預警，故障響應效率提升；通過數據分析優化調度策略，提升電網運維效率，確保供電連續性與安全性，為設備健康管理及智能化決策提供動態數據支撐。

多維度報表體系

系統通過記錄與分析負荷變化、電度量、電流電壓值及高壓進線狀態等關鍵參數，動態評估設備運行狀態與能效管理水平，實現負荷優化調度、過載風險預警及電壓穩定性保障；同時依托高壓進線電流數據快速定位線路故障，為運維決策提供科學依據，顯著提升電網安全經濟運行水平與故障響應效率。

曲線趨勢分析

實時趨勢可視化精準追蹤低壓進線側電流、電壓及功率波動，支撐負荷動態分配與能耗精細化管理，同步預警設備過載風險；高壓進出線則承擔電能傳輸?shù)暮诵墓δ?，其進線接收上級電網電能，出線向下級電網供電，通過實時監測電流、電壓及功率因數等參數，保障電能傳輸質量與系統穩定性，實現故障快速定位隔離，確保電網安全經濟運行。

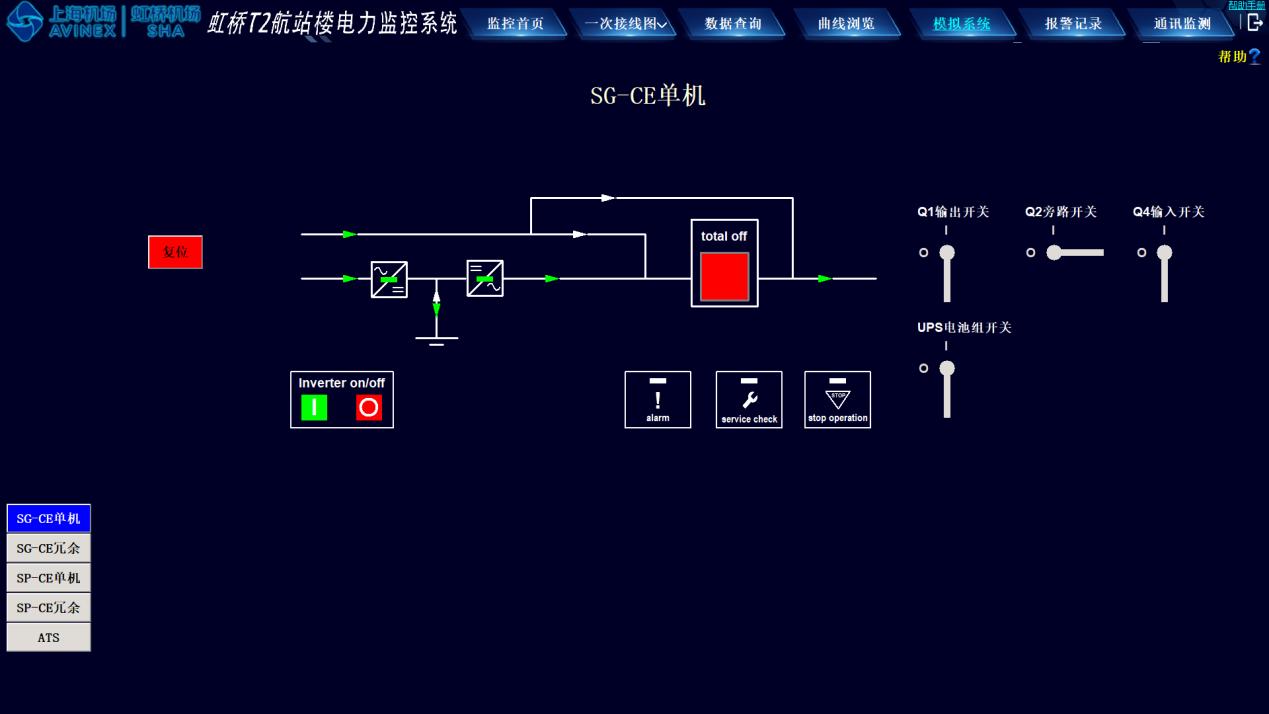

模擬系統與虛擬培訓

通過構建UPS和ATS模擬系統，模擬真實場景下的電流、電壓、功率等參數變化及故障狀態（如短路、過載），驗證保護邏輯的準確性、預演故障下的系統響應，并為運維人員提供虛擬培訓環境，降低實操風險，提升系統應對突發事件的可靠性。

報警記錄與視頻聯動

報警記錄完整儲存事件時間、類型、參數及處理過程，為事后分析、趨勢預測、設備健康評估及運維策略優化提供數據基礎，同時滿足合規性審計需求；當報警觸發時自動彈窗顯示對應配電間視頻畫面及報警記錄，幫助運維人員及時干預，確保故障快速定位與處理，二者協同保障系統安全穩定運行，提升主動防御與精細化管理能力。

通訊安全雙保障

實時監測各設備通訊狀態，檢測網絡斷線、延遲、數據丟包等問題；強化協議兼容性與數據完整性校驗；輔助定位通信故障點，快速響應維護；防范非法接入或網絡攻擊，確保電力指令傳輸安全可靠，維護電力監控系統的整體穩定與協調運行。

虹橋國際機場電力監控系統項目經過國產化升級，成功解決了原有系統的兼容性、安全性與功能局限性問題，為機場構建高可靠、智能化的電力管理平臺，更在經濟效益、社會效益和技術創新層面實現全面突破，再次驗證了國產工業軟件在關鍵基礎設施領域的自主可控能力，推動電力監控系統向更智能、更綠色的方向持續邁進，為“雙碳”目標的落地注入新動能。
