作者：John Duncalf - 主要單元團隊負責人－ BAE Systems (英國)     James Peter - 技術總監－ TBG
　　硬件
　　該系統的硬件由兩個測試頭“灣”和一個工作間組成。每個測試灣擁有約1400個輸入/ 輸出（I/O）通道，而工作間具有約600個I/O 通道。這些I/O 通道都通過三個獨立的由NI FieldPoint模塊構成的RS485網絡連接，并通過OPC服務器訪問，一個OPC 服務器對應一個RS485網絡。除I/O 通道外，測試灣周?chē)€有各種其他儀器，主要是RS232設備（DMM與PALL 污染監測設備）和兩個NI PCI DAQ 板卡。
　　最初的系統軟件包含約370 Mb代碼，這是一項耗時約35年的開發成果。整個代碼通過單個頂層VI（虛擬儀器）進行調用，可能需要長達5分鐘的時間才能加載至PC 存儲器。這使得系統難于調試，而且?guī)缀鯚o(wú)法維護。穩定該系統的最顯著的優勢在于將代碼分解成測試與工具模塊。
　　這些模塊一經識別，便通過一些內部封裝有測試數據的GOOP- 類VI 對其進行改造。一旦完成該項工作，系統便支持根據需要?jiǎng)討B(tài)加載這些模塊至系統存儲器或自系統存儲器卸載。因而，UI便可與系統代碼的其余部分相分離。

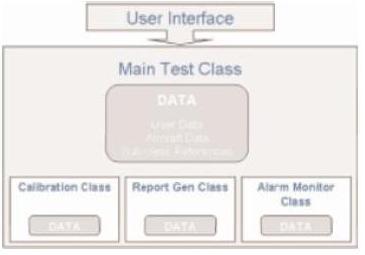

　　系統架構展現了OOP 類中的數據封裝

　　這樣顯著地降低了系統中的存儲器占用——約2 Mb（供UI 使用）加上1~5 Mb（取決于同時使用哪一個。其他方面的系統改進包括將系統的某些時間關鍵的處理工作（如E-stop 處理子例程）分發至網絡的其他部分，以避開OPC 服務器中的延遲。這是通過Compact FieldPoint 與LabVIEW 實時模塊實現的。
　　展望
　　系統在獲得所期望的性能與靈活性的同時，也支持我們規劃設備的更替?，F(xiàn)在可以升級部分設備而不影響其他部分。例如，現在的RS232- 驅動的DMM將由通過LAN控制的NI PXI 替代。這可以通過在某個測試灣中使用GOO 來完成，而不必使用主要設備宕機。
　　總結
　　長期開發這一設備的想法早就被放棄。這使得后來幾個月的開發過程的管理更為輕松。
　　就靈活性、可維護性、代碼性能、裝配可靠性和成本節省而言，向GOOP 編程模式的轉換所獲得的回報遠遠超出預期。
　　在生產流水線環境下，新的架構使得動態修改系統得以實現，以獲得對開發中的中間產品的支持。
