設備自動化
地點: 常州
系統介紹:
電力線圈繞線機適用于生產大型電力變壓器線圈生產部分，主要市場為風力發電、重型載具發電機等，加工條件要求很高，對絕緣包覆線的纏繞精密度要求也有所提高。近年來，大多數廠商的設備中都融入智能化的特征，并整合了電算機、網絡通信、實時自動控制、自動裝置調整和系統自我診斷等功能。由于具有輸出扭矩大、承重能力強、整體剛度大、運行平穩可靠、設備傳動同步性好等特點，確保了生產的可靠性，提高了控制的精密程度。
系統需求:
電力繞圈繞線機的控制工藝將遇到三大難題，如：多軸聯動控制的難度、二次工藝開發的難度、大容量參數配方存取的難度。而一般的專用控制器或數控系統可能遇到的問題也不少，如：擴展性能欠缺、二次開發難度大等。而這些正是PAC作為新一代自動化控制器的優勢所在。
研華解決方案:
|
TPC-1261H |
12.1" SVGA TFT LCD Geode™ LX800觸摸式平板電腦 |
|
TPC-1570-EXP |
PCI延伸套件 |
|
PCI-1240U |
4軸通用PCI步進/脈沖伺服電機運動控制卡 |

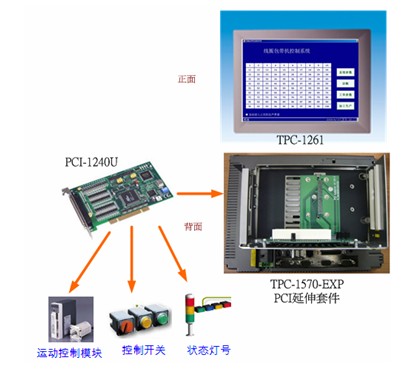

系統架構圖:
系統描述:
研華TPC-1261H觸摸式平板電腦性能卓越，既具有工業PC強大的運算功能，又具備超大尺寸顯示觸控功能，滿足了在單一平臺中實現顯示、控制、運動等多種功能的需求。基于研華PAC在Windows XPE的開放式架構，客戶甚至可以同時使用各種高級語言（如C++,.NET等）開發應用程序，并結合研華LogixView庫套件在Microsoft .Net平臺進行人機接口開發。針對四軸獨立4MHz脈沖輸出運動控制模塊實現軟件集成，實現三軸伺服線性插補、二軸圓弧插補運動、連續插補功能精確運動控制，全面支持廠商脈沖型伺服驅動，實現電機量的張力控制。
結論:
研華集成化控制器不僅能夠充分發揮IPC的強大運算功能和數據處理能力，還保證了客戶二次開發的快速實現及數據采集的迅速與實時性。
