概述
　　本系統可方便的遠程監測和控制多個水站及本站所有監測數據。多個分站和總站本地的監測數據在計算機上通過監測監控軟件完成匯總，通過上位監控界面可以形象快捷的完成供水?dāng)?shù)據的監控。
　　一.需求分析：
　　該監測系統中，主要對各分站的壓力、流量等參數進行監測。據貴方的要求在每個分水站采用plc對現場的壓力、流量等數據進行采集、處理。由于每個水站的位置離中央水站較遠，不利于分水站測量數據的遠程傳輸，根據貴方提出的監測要求，分站的數據傳輸采用GPRS 通用分組無線傳輸方式，傳輸給總站的plc及上位計算機進行總體數據的采集、分析。
　　二.解決方案：
　　針對貴方的需求和現場實際情況進行分析，工程技術人員為貴方制定了如下的可行方案：
　　1.設備選型：
　　監控計算機：研華工控機
　　監控計算機軟件：工業通用監控組態軟件TuringControl(圖靈開物)
　　現場采集控制設備：plc
　　無線傳輸設備：GPRS MODEM
　　現場儀表傳感器： 壓力變送器、流量計

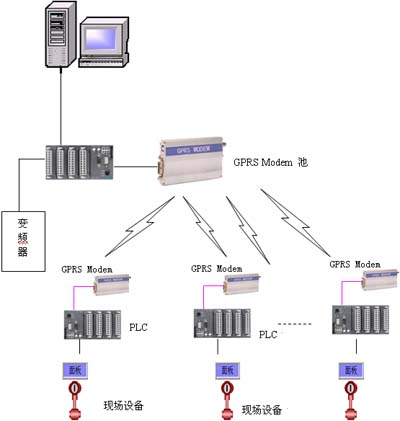

　　2.水站的監控網絡構架如下圖

　　如上圖所示，在分水站各設置一臺 plc作為現場儀表的數據采集、存儲，再通過gprs modem 把數據傳輸給總站plc及上位計算機，對現場情況進行監測監控。通過上位機的監控軟件把各分站和總站的監控參數集成在一起，完成數據的匯總顯示。構成總站上位遠程監控系統主操作站。計算機顯示畫面設立各分站的壓力、流量等顯示數據的監控畫面、1個報警畫面。
　　上位監控系統網絡在完成基本的數據通訊、監控以外，還實現數據的記錄存儲功能，形成歷史數據庫，再通過系統的報表功能查詢數據庫，生成用戶生產數據報表，從而完成數據統計、自動抄表等功能，并可以打印。
　　3．系統設備特點
　　GPRS 傳輸方式的特點：
　　GPRS是“通用分組無線業務”（General Packet Radio Service的英文簡稱），是在現有GSM網絡上開通的一種新型分組數據傳輸技術，相對于原來傳統的電力通信方式，GPRS具有“永遠在線”、“快速登陸”、“按量計費”、“自如切換”、“高速傳送”、 “安全可靠”等優點。GPRS作為第二代向第三代的過渡技術，是使用最廣泛的能夠解決移動通信與IP結合的技術方案，它可以充分利用現有GSM網絡，使運營商在GSM業務范圍上開展更多的移動分組數據業務。
　　●通信持續性--基于監控系統本身的特性，要求通信網絡必須能夠滿足一天24小時可持續傳送業務數據的需求。
　　●通信實時性—監控系統嚴格要求業務數據必須能夠進行實時的交互數據傳送，業務數據以數據包為單位，每個數據包的大小不超過1024字節，通信網絡傳送一包數據時延不能超過1500ms。
　　●通信可靠性--通信網絡須滿足業務數據在其中進行穩定可靠的傳輸，不會因?yàn)橥饨绲母蓴_而產生數據包的丟失，如手機信號干擾等，數據傳送最低標準為每傳送500個數據包丟失一個。
　　●數據安全性--通信方案必須能夠保證數據在通信網絡中傳輸?shù)陌踩裕粫?huì)受到惡意攻擊而產生丟包現象，或者數據被惡意篡改，從而導致數據傳輸不能順利進行。
　　●信號覆蓋率--通信網絡必須能夠覆蓋整個深圳市區，包括寶安以及龍崗等地，現在深圳地區電力監控點非常多而且十分分散，所以要求通信信號能夠覆蓋所有這些監控點，這是衡量方案是否成功的重要因素。
　　TuringControl(圖靈開物)軟件性能特點
　　●包括全部SCADA功能的分布式系統從節點定義、設備驅動、畫面、報警、歷史和報表組態等全部由集成開發環境完成
　　●MES和ERP集成。TuringControl(圖靈開物)支持眾多的標準接口，可以將應用范圍擴展到工廠級，為MES（制造執行系統Manufacturing Execution System）或ERP提供管理數據。
　　●和軟邏輯組件緊密結合。TuringControl(圖靈開物)可以和Soft Logic共用數據字典。并有內建的數據共享通道，實現了基于PC的強大的自動化解決方案。
　　●強大的設備支持。作為系統自帶驅動功能，支持目前主流的PLC（可編程控制器）、數據采集板卡、采集模塊、智能儀表、控制器和變頻器。支持的方式有TCP/IP、現場總線、GPIB、串口、總線等。同時公開數據接口，用戶可以編寫自定義的驅動程序。
　　●開放的編程接口。通過開放的編程接口，用戶可以編寫自定義的模塊和函數。不但功能靈活，而且可以達到信息隱蔽的作用。保護用戶的算法和思想。
　　●統一腳本語言。系統支持類PASCAL結構化編程語言。
　　●強大的標準接口。OLE、ActiveX、OPC、ODBC、DDE接口，使用戶毫無困難地和其它系統集成。
　　●可靈活裁剪，配置。用戶可以靈活配置系統的歷史、報警、校時、冗余等服務功能，可以應用在從簡單采集應用到復雜的分布式系統。
　　●操作簡單、所見即所得集成管理器可以完成幾乎所有的組態功能。簡單明了和所見即所的得的風格特別適合工程技術人員的應用。
　　4.中央水站計算機監控功能：
　　通過利用PLC 對各處水站，中央水站等需要監控設備運行參數的采集，中央站計算機匯總PLC上傳的數據可利用動畫動態模擬出各分水站，中央水站的工作流程和現場工作狀況。當遠程的水戰設備或中央水站設備發生故障時，在中央站的監控計算機上可彈出報警提示，通知值班人員發生了設備故障，在報警提示中可包含發生故障設備的名稱，地點，時間，日期，故障原因等內容，根據故障信息的提示，維護人員可迅速排除設備故障，縮短維修時間。
　　中央站的計算機可對每班次的值班人員的操作進行紀錄，便于發生誤操作故障后責任的追究。
　　根據操作人員登陸權限，用戶名，密碼的設置，可防止外來人員對控制系統進行誤操作從而損壞水站設備。
　　四. 工程案例：
　　1．德州市污水處理工程。
　　2．河南許昌周莊水廠。
　　3．重慶豐都污水處理廠監控系統。
　　4．重慶沱口水廠監控系統。
　　5．濟南二號礦水處理監控系統。
　　6．順義優山美地別墅區供水監控系統。

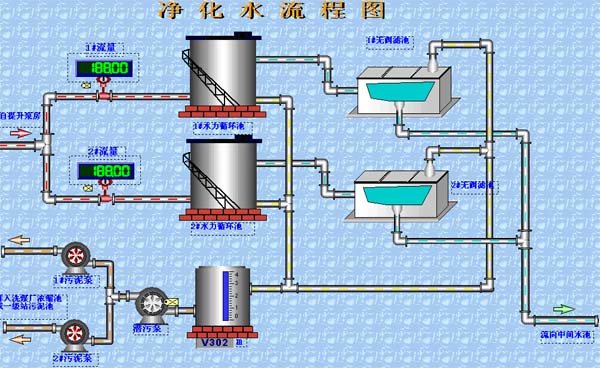

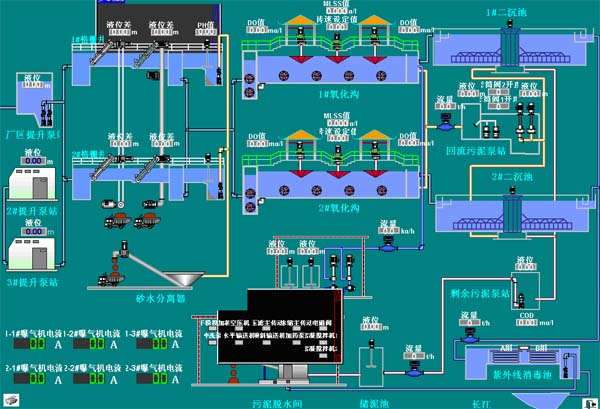

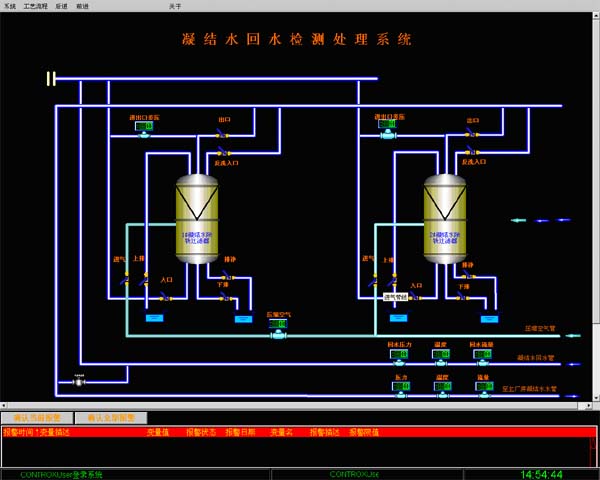

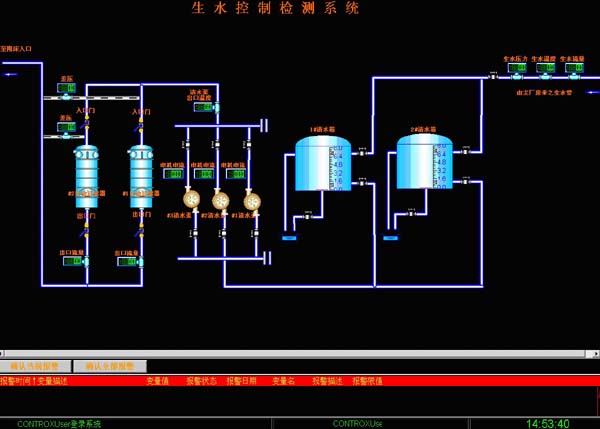

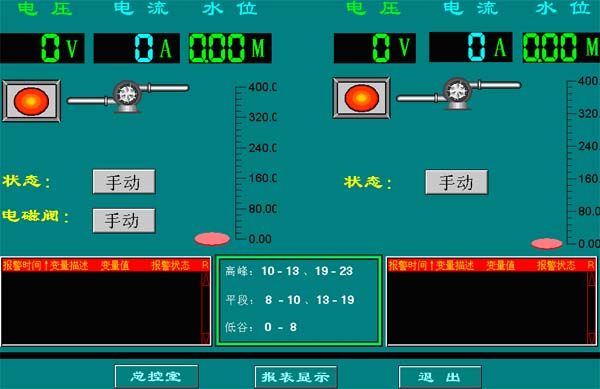

　　五．圖頁：
