系統概述：
　　燃煤輸送是火力發電廠運行的一個重要環節，如何保證設備運行的可靠性、減少操作人員與維護人員勞動強度、提高經濟效益，成為一個值得研究的課題。北京華富惠通技術有限公司為電廠輸煤程控提供了完美的解決方案。上位controX(開物)2000監控系統通過RS-485串行總線與歐姆龍PLC（可編程邏輯控制器）進行通訊，負責整個系統管理，通過人機界面，可對輸煤程控系統實現互動操作。用controX(開物)2000軟件開發的輸煤程控系統，不但實現了設備運行的自動化管理和監控，提高了系統的可靠性和安全性，而且改善了工作環境，提高了企業經濟效益和工作效率。
　　系統功能特點：
　　1、采用集散型結構，開放性好、易于擴展、性能穩定可靠；
　　2、controX(開物)2000監控系統功能強大、實時采集、及時顯示運行工況及有關數據，畫面形象逼真，動感強，組態制作簡單方便；

　　3、故障響應準確及時，可自動顯示或打印故障時間、性質和地點，并進行多重報警；
　　4、設備啟停或故障時，可自動切換監視畫面，使控制室內的監視器顯示相關區域的圖像；
　　5、上煤控制分程控自動、程控手動和就地三種操作方式，具有流程選擇自動判斷及自動執行功能；
　　6、配煤控制具有程控自動配煤、程控手動配煤和就地配煤三種工作方式；
　　7、程控配煤中，低煤位優先、順序配煤和余煤配煤三種方式相結合；
　　8、為確保安全運行，系統對被測設備設置各種檢測和聯鎖保護功能；
　　主要功能實現：
　　逼真的動畫監視界面：現場設備電機的運行狀態和故障信號輸入PLC，再由PLC將數據送入串口，controX(開物)2000上位監控軟件采集串口數據，應用controX(開物)2000監控軟件的強大制圖功能，根據工藝流程設置立體圖頁畫面，設置圖元的動畫屬性，連接對應的現場數據信號。，給電機設置轉動效果，皮帶設置傳動效果。當皮帶電機運行時，電機符號開始轉動，皮帶開始傳動，界面模擬儀表盤可顯示電機的工作電流，使上位監控界面形象逼真的監控設備的運行情況 。制作過程簡單方便，流動和轉動效果流暢自然、形象逼真。
　　安全的聯鎖保護控制功能：系統中的輸煤電機啟停是有嚴格控制順序的，彼此間有相應的聯鎖互動關系，當啟動某臺輸煤設備時，從該設備下面流程的最終輸煤設備開始向上逐級啟動，最后才能使該臺設備啟動；當停止某臺輸煤設備或某臺設備故障時，從該設備上面流程的源頭給煤設備開始向下逐級停車，最后才能使該臺設備停止。這樣，就保證了上煤傳輸?shù)恼＿\(yùn)行，避免了皮帶上煤的堆積，也保護了皮帶。對于變頻調速控制電機，由變頻器控制。變頻器的輸出受控于PLC的輸出信號?？刂齐姍C(jī)調速時，通過在上位界面點擊相應設備符號彈出電機調頻操作窗口，將輸出給定值寫入PLC，再經PLC輸出給變頻器調節電機轉速。整個系統的運行可以通過程控自動啟停，可以通過手動操作啟停。在上位監控界面可以實現手自動操作切換。

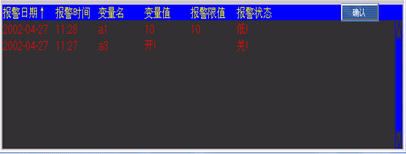

　　多重故障檢測及報警功能：應用controX(開物)2000軟件提供的報警機制，在每幅監控畫面上放置實時報警窗口，通過報警區域和報警級別的設定顯示各自圖頁部分的設備報警狀態信息，簡單明了。當出現皮帶跑偏、煤堵、皮帶承載過重、電機過負荷等故障狀態時，根據聯鎖保護順序停車，在報警窗口出現報警檢測點的報警信息，同時，監視畫面自動切換到報警畫面，相應設備圖形處將出現故障狀態提示符，清楚具體的指出故障設備。采用controX(開物)2000系統還設置了實時、歷史報警匯總窗口，可以查看系統所有的實時報警信息和歷史報警信息。可對報警進行確認、打印、形成歷史報表等。

　　結論
　　應用controX(開物)2000通用監控軟件，實現輸煤程控系統的上位監控方便快捷。只有controX(開物)2000軟件的強大功能，才使得輸煤程控的整個自動化生產變的如此簡單，其強大的動畫界面制作，簡單快捷的組態方法是同類產品所無法比擬的。
