使用泓格提供的iKAN-116S小型工業字幕機，搭配GW-7663 PROFINET轉Modbus TCP網關模塊，將機臺狀態從PLC讀取并顯示，使現場管理人員及設備工程師可實時掌握產能、生產狀況、機臺狀況等信息，不僅能降低人力成本，更能提升優化產線管理的效率。
案例介紹:
此客戶為知名工具機制造商，廠區共有五條產線，而每一條產線有五項設備(三個車床、一個機械手臂及一條輸送帶)，因此需同時監測25個機臺設備的狀態。客戶希望將顯示機臺狀況的HMI畫面放大顯示，以便現場人員實時掌握產能或機故狀況等信息，達到優化產線走動式管理的目標。
泓格GW-7663網關搭配iKAN字幕機 機臺狀態實時掌握

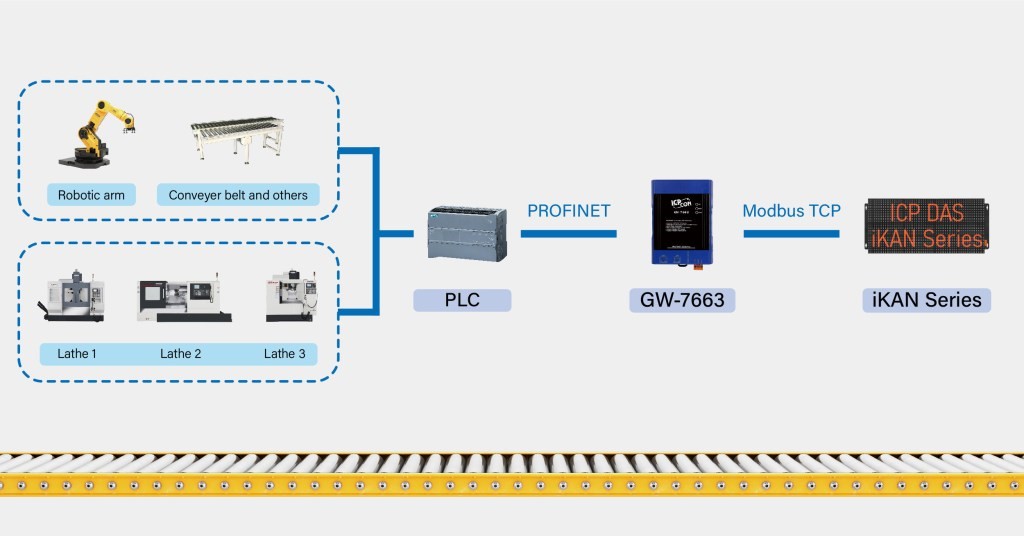

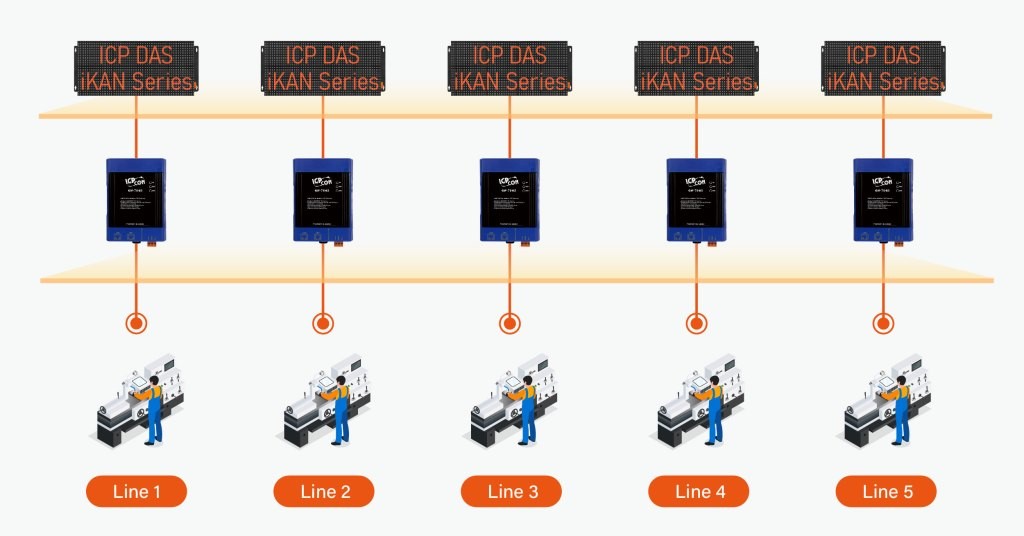

使用泓格GW-7663 PROFINET轉Modbus TCP網關模塊，將機臺數據從S牌PLC控制器轉成Modbus TCP通訊協議，傳輸?shù)姐駃KAN-116S小型工業字幕機，實時將機臺數據與狀態呈現出來。由于此廠區共有5條產線，因此使用五個GW-7663網關與五個iKAN-116S字幕機顯示每一條產線的機臺狀態，其架構圖如下:
結語:
通過泓格提供的GW-7663網關，能實時傳送機臺信息至iKAN小型工業字幕機系列產品，改善操作人員的監測不便，避免誤讀生產數據的發生，達到提升信息辨識度、降低人力成本、優化產線管理效率、生產透明化等目標，優化產線管理的效率。
泓格提供多樣的網關與解決方案，為了符合應用端的要求，提供了對應的通訊接口及協議，可安全且可靠性的傳輸數據，亦可達到工業物聯網的高度整合。而在制程上的改善擁有極大的好處，不僅可實時掌握設備的狀態信息，也實現設備的狀態監視及故障的實時預防，并有效幫助客戶輕松解決應用系統中的種種問題。
