PLC站配置：
1.關閉PLC站電源，接上鼠標、鍵盤、顯示器。

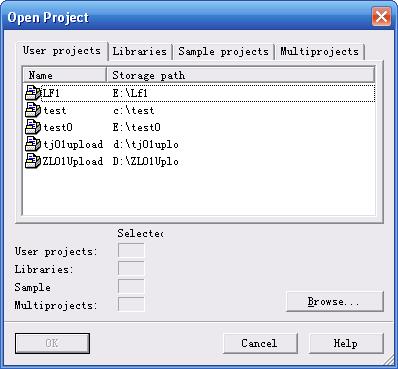

2.接通PLC站電源，打開SIMATIC Manager軟件，F(xiàn)ile→Open…彈出如下窗口：
選擇原程序，點擊“OK”，如下圖：

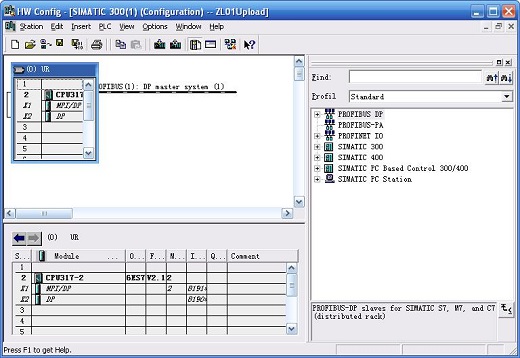

雙擊右側窗口中的“SIMATIC 300(1)”,然后在出來的選項中雙擊“Hard Ware”選項，出現如下窗口：
根據上圖，可以得到如下信息：
MPI/DP接口設備槽號：2
MPI地址：2

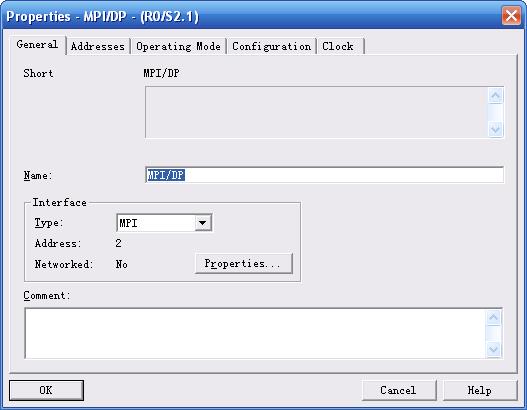

然后雙擊“MPI/DP”所在行彈出如下對話框：

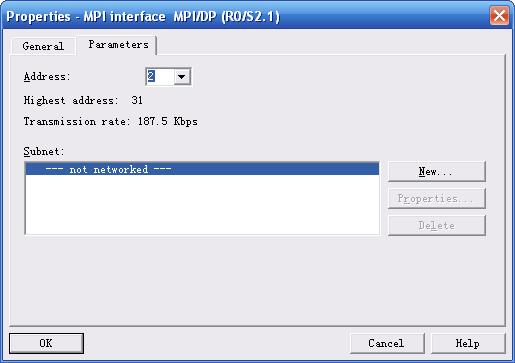

點擊“Properties…”按鈕，如下圖：

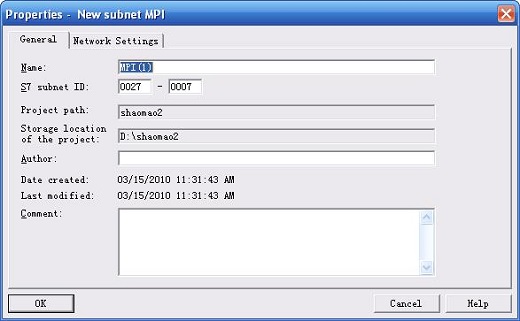

若列表中沒有網絡，則新加網絡：點擊“New”按鈕，出現對話框：
點擊“Network Settings”選項卡：

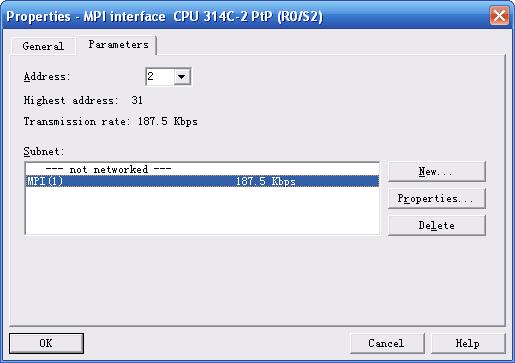

查看波特率，圖中缺省為“187.5Kbps”。
注意：波特率要與數采機的波特率設置一致，否則無法通訊。
點擊“OK”按鈕：
然后修改“Address:”后面的數字（即修改MPI地址）。
注意：修改的原則是，同一臺數采機所連接的多臺PLC中，MPI地址要不同。
然后依次點擊“OK”按鈕，回到如下窗口：
接下來的工作就是將剛才修改后的程序下載到PLC中去。
注意：在下載程序之前要使PLC處于“Stop”狀態。
然后點擊工具欄中的
即“Download to Module”圖標，如下圖：

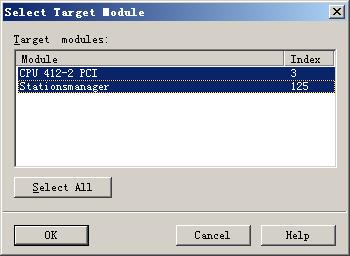

選擇CPU，然后點擊“OK”按鈕，開始將剛才修改的程序下載到PLC中，以完成對PLC的配置。
到此，對PLC站的配置完成
數采機配置：
1.使用MPI電纜將計算機與PLC相連。
注意：在連接電纜的時候至少要將電纜一側的電源關閉，嚴禁帶電插拔。
2.設置PG-PC接口。開始菜單→所有程序→SIMATIC→STIP7→設置PG-PC接口，彈出如下窗口：

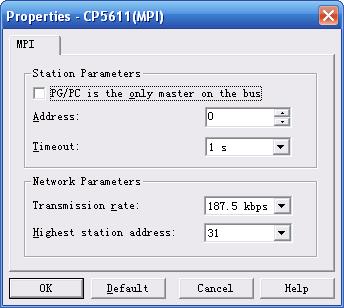

選擇“CP5611(MPI) <Active>”，點擊“Properties…”按鈕：
查看“Transmission rate:”選項，也就是波特率設置，使其與PLC上的網絡波特率一致。

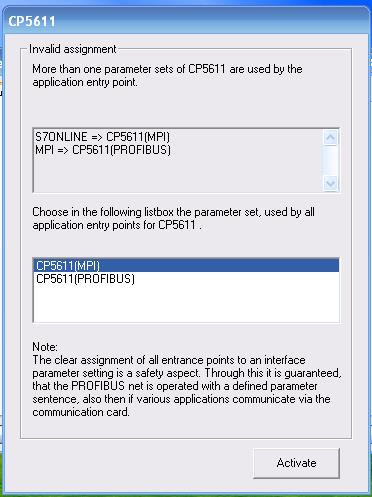

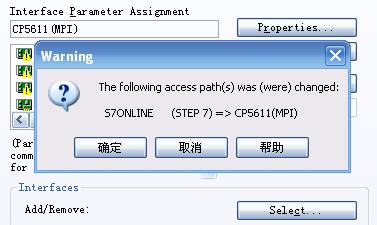

然后點擊“OK”，若原來的接口不是MPI接口則彈出如下對話框：
點擊確定。如下：
選擇CP5611(MPI)然后點擊“Active”按鈕。至此，PG-PC接口設置完畢。
3.打開SIMATIC Manager軟件，該軟件是西門子系列PLC專用編程軟件。其圖標為：
，雙擊它，在打開的窗口中點擊File按鈕、New按鈕，彈出如下對話框：

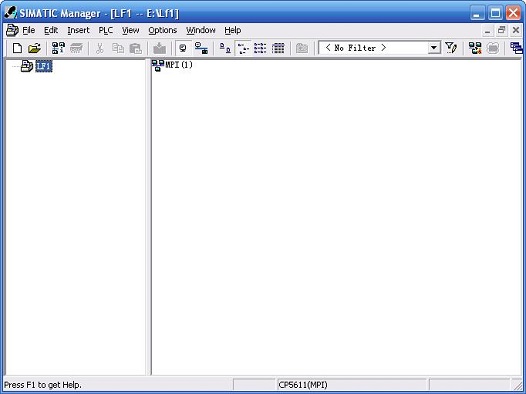

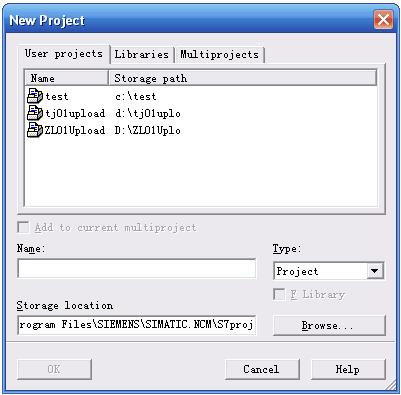

在“Name：”一欄中為該程序命名，例如：“LF1”，然后在“Storage location”一欄中設置它的儲存路徑，比如“E：\”。輸入完成后點擊“OK”按鈕。畫面如下：
可將右側缺省建立的元件“MPI（1）”刪除。工程目錄建立完畢。下面開始上傳PLC程序。點擊標題欄中的按鈕“PLC”，然后點擊“Upload Station to PG....”按鈕，如下圖所示：

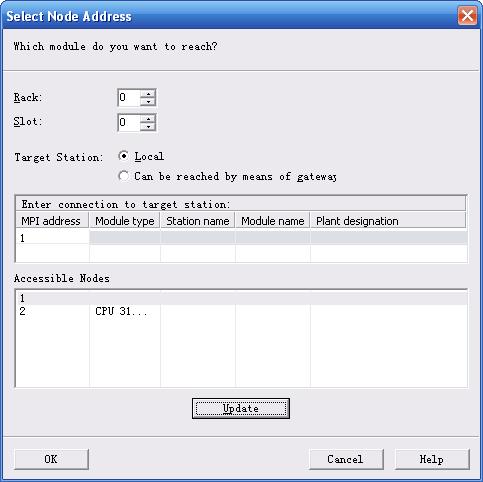

彈出如下對話框：

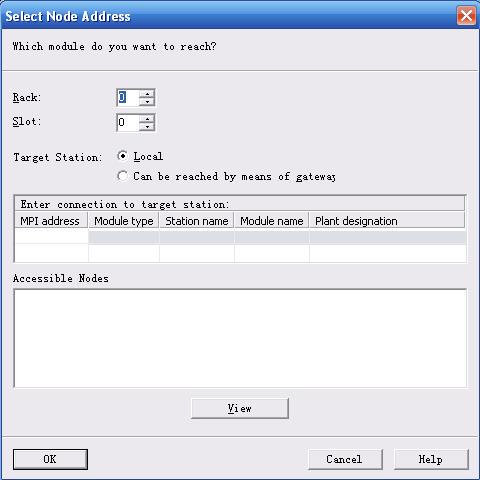

點擊“view”按鈕，然后在列表里將顯示出當前PLC中的結點隊列如圖：

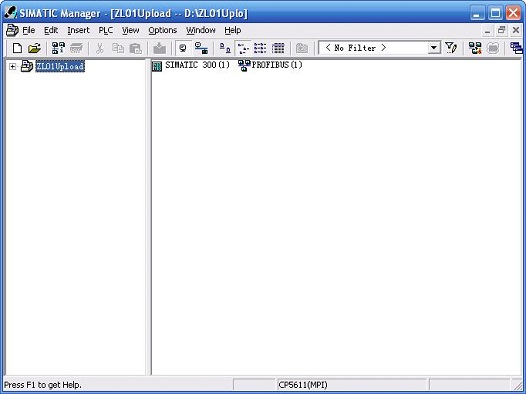

選擇需要上傳程序的CPU，然后點擊“OK”按鈕，開始上傳程序。完成后的畫面如下：
雙擊右側窗口中的“SIMATIC 300(1)”,然后在出來的選項中雙擊“Hard Ware”選項，出現如下窗口：
根據上圖，可以得到如下信息：
MPI/DP接口設備槽號：2
MPI地址：2
4.保存程序，點擊File→Save As…按鈕，選擇路徑，保存。關閉軟件。
至此，數采機的配置完成，可以運行事先準備好的紫金橋軟件工程，進行數據采集了。
西門子PLC點信息查詢方法
（一）得到DB塊查詢畫面
首先要使數采機與西門子PLC進行連接，得到DB塊的查詢畫面，這里分兩種情況：一種情況是使用軟件可以直接打開PLC程序，另一種情況是因某些原因不能直接打開PLC的情況，我們分別進行講解。
1.直接打開PLC程序
首先設置PG-PC接口，選擇MPI接口。
用MPI電纜將計算機與PLC連接，打開SIMATIC Manager軟件，在打開的窗口中點擊File按鈕、New按鈕，彈出如下對話框：
在“Name：”一欄中為該程序命名，例如：“LF1”，然后在“Storage location”一欄中設置它的儲存路徑，比如“E：\”。輸入完成后點擊“OK”按鈕。畫面如下：

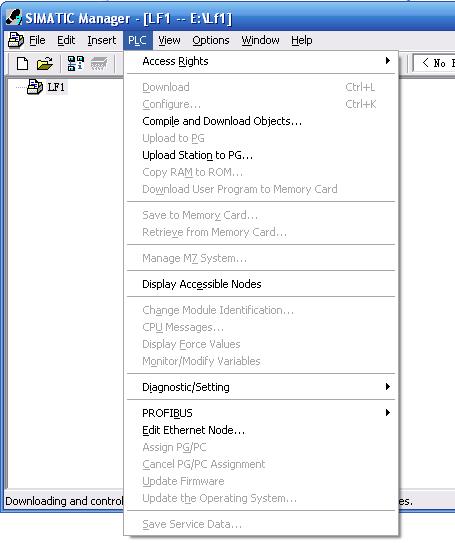

可將右側缺省建立的元件“MPI（1）”刪除。工程目錄建立完畢。下面開始上傳PLC程序。點擊標題欄中的按鈕“PLC”，然后點擊“Upload Station to PG....”按鈕，如下圖所示：
彈出如下對話框：
點擊“view”按鈕，然后在列表里將顯示出當前PLC中的結點隊列如圖：
選擇需要上傳程序的CPU，然后點擊“OK”按鈕，開始上傳程序。完成后的畫面如下：

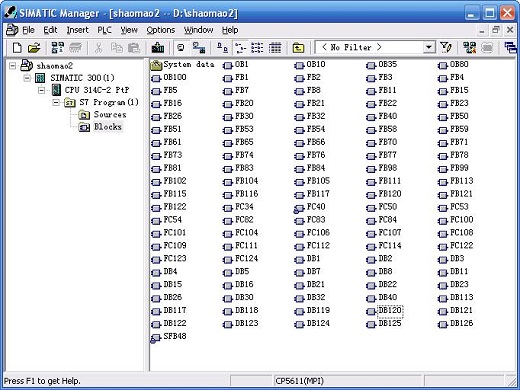

在左側的導航樹中依次打開：LF1→SIMATIC 300(1)→CPU 314C-2 PtP→S7 Program(1) →Blocks，在右側出現數據塊列表：
2.間接打開DB塊查詢畫面
對于不能直接讀取PLC程序的情況，我們這樣處理：
首先設置PG-PC接口，選擇MPI接口。

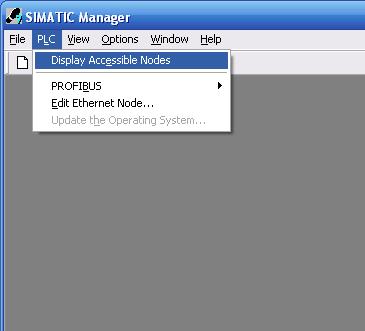

用MPI電纜將計算機與PLC連接，打開SIMATIC Manager軟件，在標題欄中依次點擊：PLC→Display Accessible Nodes，如下圖：

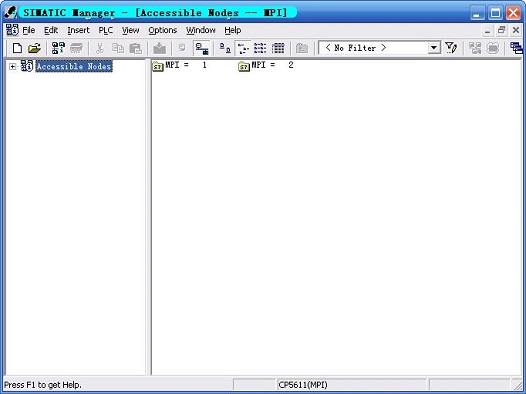

得到如下窗口：

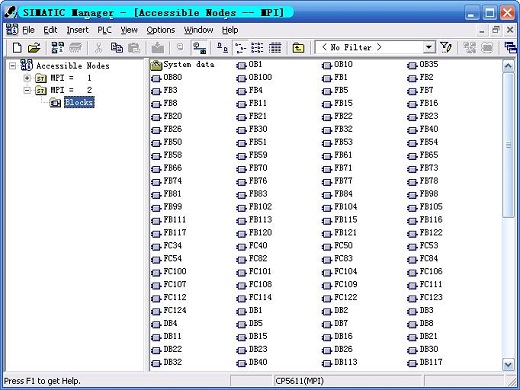

在左側的導航樹中依次打開：Accessible Nodes→MPI =2→Blocks，如下圖：
在右側創窗口中顯示出DB塊列表。
（二）點信息的查詢

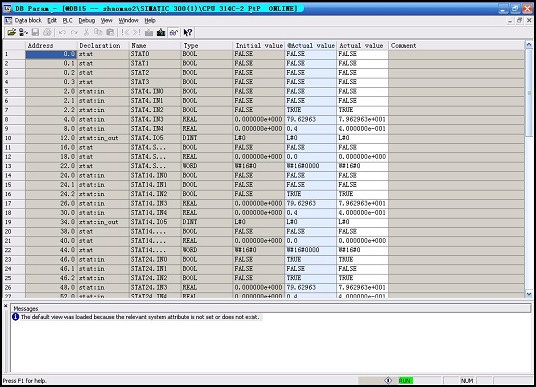

完成上面的步驟，下面就要查詢電信息了。點的信息在DB快中，雙擊一個DB快，例如DB15：

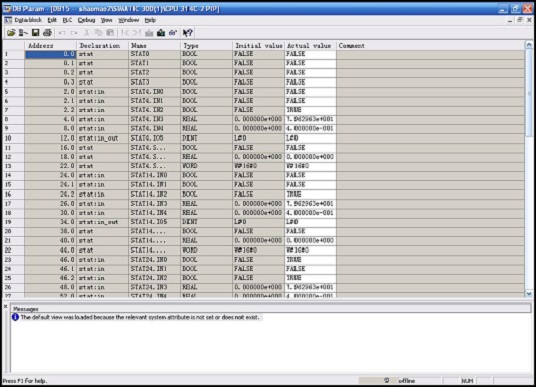

列號為“Address”的列中顯示的是點在該DB塊中的地址?！癟ype”所在列中顯示的是該點的類型。點擊
即Monitoring on/off按鈕，顯示實時數據：
窗口中增加一列數據“@Actual value”,列中的數據是實時變化的，也就是PLC所采集到的數據。我們可以通過與現場數據對比，找出現場數據對應的點的地址、數據類型、當前值。
紫金橋軟件的配置
本節只介紹紫金橋軟件設備的建立和點的組態，有關紫金橋軟件其他方面的問題可以參閱紫金橋軟件的幫助文檔。
設備驅動的建立：

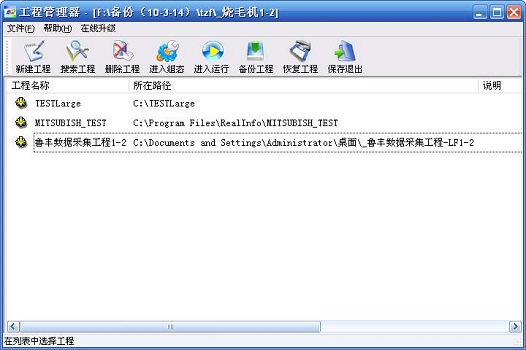

打開紫金橋工程管理器：
選擇工程，雙擊之，或者點擊工具欄中的“進入組態”按鈕進入組態環境。在左側導航樹中選擇“數據庫”選項卡：
然后依次選擇：設備驅動→PLC→Siemens(西門子)→S7-300/400(MPI),雙擊之：

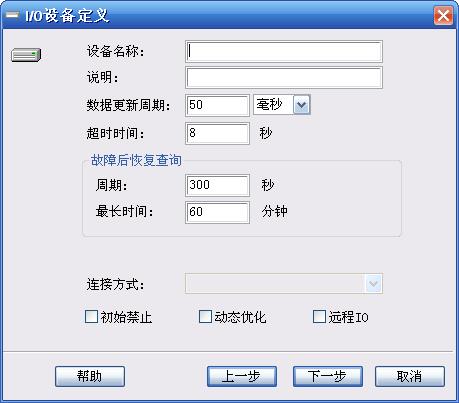

進入創建設備窗口，在設備名稱里輸入設備名字，如“LF1”，點擊下一步：
我們以1拉幅機為例，1號拉幅機的MPI地址為3，MPI設備槽號為3，以此依據更改該設置，然后點擊確認。一個名字為“LF1”的設備就建立完成了。
點組態的建立

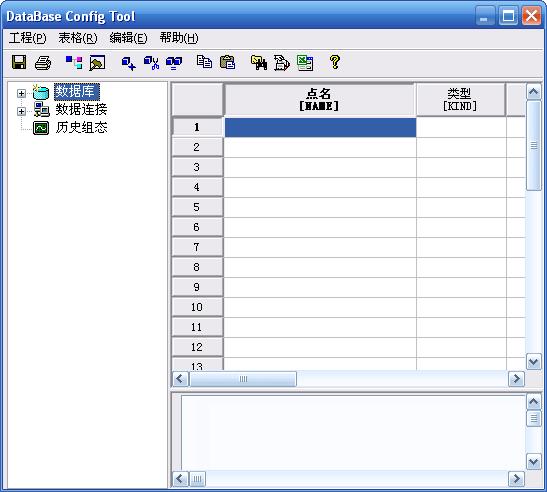

在左側導航樹的“數據庫”選項卡下雙擊“點組態”按鈕，進入點組態窗口：
現在我們以一個點為例：

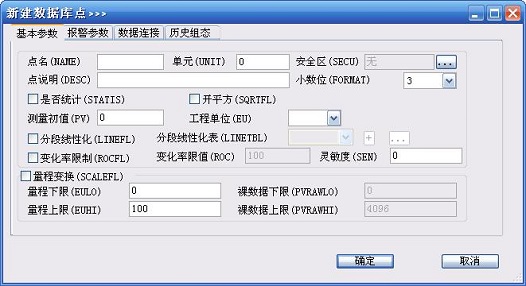

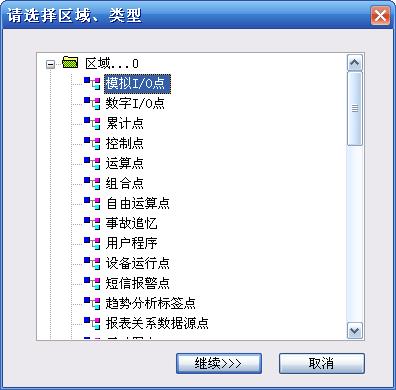

雙擊右側表格的空白處：
點擊“繼續”如下圖：
在“點名”選項中寫入“LF1_SW_BREITE1”，“點說明”選項中寫入“1#拉幅機絲杠設定幅寬1”。然后在上邊的選項卡中點擊“數據連接”：
在“設備”選項中選擇剛才建立的設備“LF1”，點擊“增加連接項”如下圖：

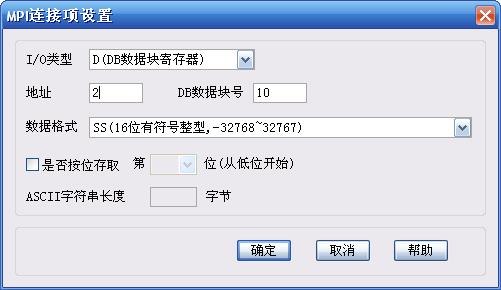

地址中寫入“2”，DB數據塊號為“10”，數據格式為“SS（16位有符號整型，-32768-32767）”，然后點擊確定如圖：

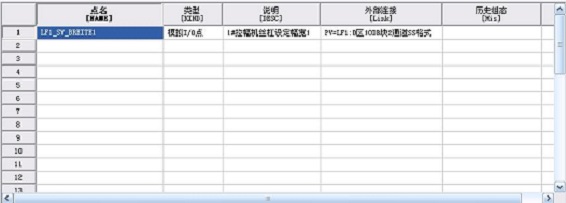

這個點已經建立了，并且與設備“LF1”進行了數據連接。
