系統需求
室外溫度的變化很大程序上決定了建筑物需熱量的大小，也決定了能耗的高低，運行參數(供暖水溫)應隨室外溫度的變化時刻進行調整，始終保持供熱量與建筑物的需熱量相一致，保證室內溫度在不同室外溫度情況下的相對穩定，實現按需供熱，這樣才可以保證供暖機組最大限度的節能運行。
系統實現原理
在供暖時段內當室外溫度變化時，為了滿足室內溫度的相對穩定，供水溫度也應相應變化，例：當室外溫度降低時，為了維持原有的室內溫度，供暖水溫應適當提高，此時氣候補償器將自動加大多鍋爐機組供應的熱水供應量使得供暖水溫適當升高，當室外溫度上升時，同理應適當降低供暖水溫以免產生室內過熱現象，此時系統將自動減小鍋爐機組熱水供應量，以降低鍋爐機組的輸出負荷，即通過對室外溫度采集，自動修正供暖水溫設定值(理想值)，再通過設定值與實際供水溫度進行比較，并以此比較差值為基準對電動閥進行PID調節；同時引入回水溫度等外部信號作為反饋值對曲線進行實時修正；達到節能運行的目的。
氣候補償器簡介
氣候補償器是根據室外溫度的變化及用戶設定的不同時間對室內溫度要求，按照設定曲線計算出恰當?shù)墓┧疁囟冗M(jìn)行自動控制，實現供熱系統供水溫度--室外溫度的自動氣候補償，避免產生室溫過高而造成能源浪費的一種節能產品。

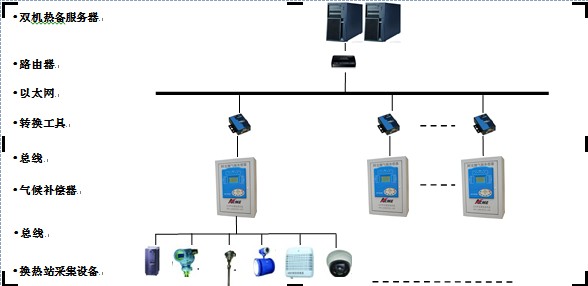

換熱站節能監控系統結構
通過以太網以及總線等方式實現計算機管理中心與現場設備的實時數據交換。
主要功能
1、具有自動氣候補償控制功能，可自定義多條補償曲線；
2、實現對換熱站中一次供回水溫度、壓力和二次供回水溫度、壓力監測；
3、實現對換熱站的一次流量和二次流量的監測；
4、實現室外溫度、泵的運行故障狀態，變頻調節中的頻率反饋、調節閥開度等監測；
5、實現對一次側的電動調節閥的運行開度和或分布式變頻泵和頻率控制；
6、實現二次側的循環泵的自動控制盒故障切換；
7、實現補水泵的自動調節；
8、實現水箱水位顯示和自動控制；
9、實現采集供暖區域內的典型室內溫度無線監測；
10、實現換熱站內的視頻監控；
11、實現換熱站內的巡檢監測；
12、歷史報表查詢功能。
總結
換熱站節能監控系統適用于水/水換熱或者氣/水換熱的換熱站，既具有氣候補償節能控制功能，也具有對整個換熱站的循環泵、補水、一次和二次的溫度、壓力控制功能和視頻監控功能，同時還擴展了無線室內溫度采集功能，可實現換熱站無人值守，由智能控制器完成換熱站的自動控制，同事將所有數據和視頻信號上傳至調度中心，實現統一監控管理。
