隨著國際國內天然氣工業的加速大力發展，截止至2009年，中國天然氣產量已達760*108m3，天然氣長輸管道總里程達到30，000km，初步形成天然氣官網輸氣能力達600*108m3。而2014年5月，中俄雙方簽署了《中俄東線天然氣合作項目備忘錄》，即從2018年起，俄羅斯將開始通過中俄天然氣管道東線向中國供氣，輸氣量逐年增長，最終達到每年380億立方米。這些都標志著天然氣的管道輸送技術標準愈加嚴格，天然氣管道自動計量的準確性和穩定性的要求和標準也隨之愈加提高，自動計量系統的作用日益凸顯。為此，紫金橋軟件緊跟時代步伐，結合國家標準，為大慶石化煉油廠開發了天然氣入廠監控系統，以期為國家的天然氣計量做出貢獻。
紫金橋的天然氣入廠監控系統，是參考了以下標準制作而成：
1) GB/T 21446-2008 ： 用孔板流量計測量天然氣流量
2) SY/T6143-1996：天然氣流量的標準孔板計量方法
3) GB/T 11062-1998：天然氣發熱量、密度、相對密度、沃泊指數計算方法
4) GB/T 17747：天然氣壓縮因子的計算
5) JJG 640-1994 ：差壓式流量計
利用紫金橋軟件成熟的數據實時采集能力、豐富的邏輯處理能力和穩定的后臺運算能力，嚴格執行國家標準進行計算，天然氣的計量數據準確，數據精度高，能為天然氣管道運輸管理提供很強的指導作用。

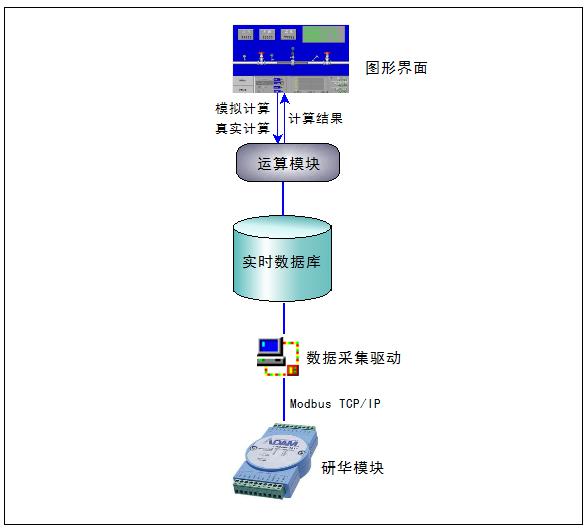

天然氣入廠監控系統架構如下：
通過支持標準Modbus TCP/IP的數據采集驅動程序，對研華智能模塊進行數據采集，用戶通過圖形界面可調用運算模塊來進行模擬計算和真實數據計算，實際運算在用戶指定計算開始后，運算模塊自動提取數據庫中數據，按照系統給定的算法進行計算。
系統包括如下功能：
數據采集
利用紫金橋穩定的數據采集技術，對現場設備進行數據采集，數據通過采集驅動程序傳遞給實時數據庫進行存儲。
數據存儲
數據存儲包括采集數據存儲和運算數據存儲兩部分，采集數據按數據庫接收時間進行存儲，運算數據的實際數據和模擬數據均可按用戶指定的存儲時長、存儲周期進行存儲，保證數據的完整性。
公式計算
公式是紫金橋在系統開發時在運算模塊內配置完成的，運算用到的實時數據可從數據庫中直接獲取。
在線流量測試計算
提供專業計量人員進行瞬時流量的核算功能，在此功能畫面專業人員可以按自定參數輸入給定值，系統將對整個流量計算過程中的參數變量全部顯示出來，而壓力、差壓、溫度可以是給定值也可以是隨機值參加運算。顯示的結果可以隨機打印，以便專業人員回去核定。
圖形界面
系統提供圖形化的展示界面，能夠方便用戶對采集數據進行查看，同時提供模擬計算和真實計算界面，能夠快速的調用運算模塊將運算結果在圖形界面進行展示。提供專業人員所需的壓力、差壓、溫度、四種流量即：體積流量、質量流量、體積能量流量、質量能量流量、以及它們的1h、24h累計流量，并有壓力、差壓、溫度、瞬時量的1分鐘趨勢圖和量程設定值。
小時打印
每小時整點時，系統自動生成一條當前計算結果，并和時間、描述等信息組成一條該整點的詳細數據信息，通過打印機驅動程序?qū)⒈緱l數據信息進行打印，方便用戶對數據存檔。

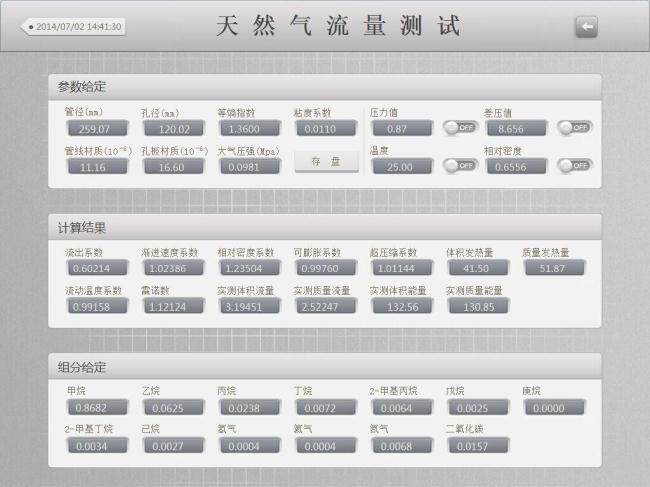

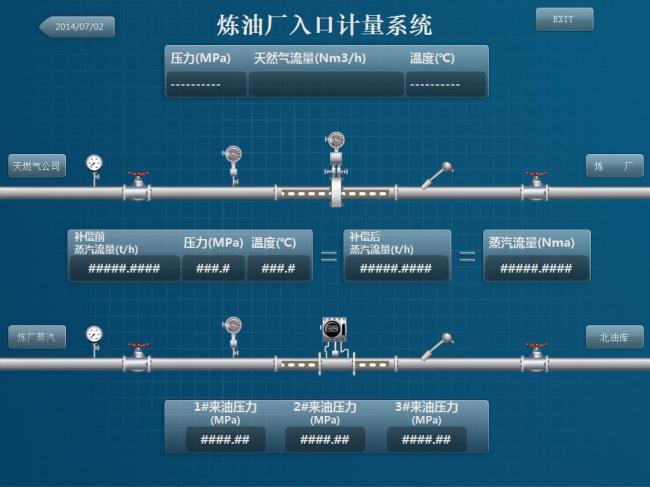

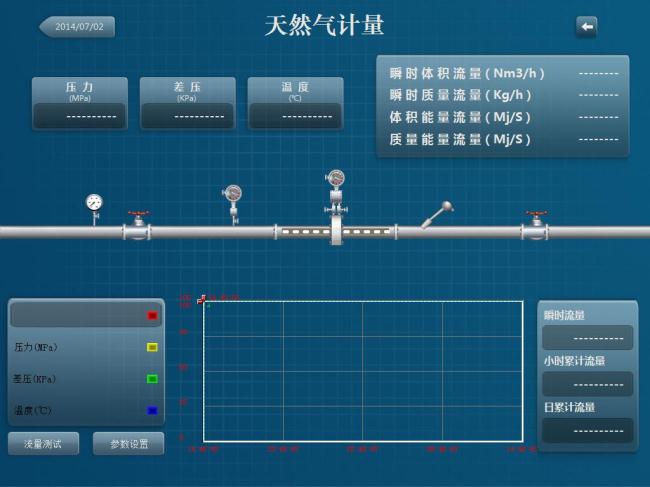

系統運行效果如下：
