一、概述

PDA是一種掌上型袖珍式微型計算機, 運行在內嵌式操作系統和內嵌式應用軟件之上,是小巧、輕便、易帶、實用和廉價的新一代超輕型計算設備。以其具有的上網瀏覽、下載、發送電子郵件和收發傳真、紅外傳輸以及與無線通信工具結合后所表現的無線數據通信能力,在信息查詢和現場信息采集方面得到充分應用。工業系統中計算機信息化管理程度越來越高，但是針對部分客戶現場還是一次性儀表來說，抄表依然以手工表卡為主；這樣工作人員不得不再把手工表卡記錄的數據輸入計算機，以便計算機進行處理，增加了工作人員的額外工作量；同時由于大量數據的錄入，可導致手工操作失誤的幾率也很大?；谧辖饦蚪M態軟件平臺下的掌上電腦輔助抄表系統,可以解決由于手工操作帶來的誤差和避免重復工作,減少工作人員的工作量,為后臺處理子系統提供準確而可靠的數據。

二、需求分析

針對部分客戶現在的工業現場的儀表不具有通訊功能，沒有辦法實現組態軟件對各個儀表的實時數據采集，仍然采用人工的手工抄表，抄表后還需要輸入計算機進行統計分析，增加了工作人員的額外工作量。現在使用PDA來對各個儀表進行數據采集輸入，同時保存在計算機中，在不更換儀表的情況下提高了工作效率，同時也節省了成本。

三、系統的設計與實現

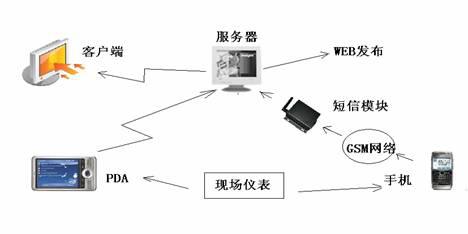

系統架構圖：

系統設計原則：

基于紫金橋組態軟件的PDA和手機數據采集系統遵循以下原則：

（1）高效性。由于數據采集系統提高了工作人員的工作效率，避免了數據重復輸入，提高了數據的正確率。

（2）實時性。PDA或手機一直在線，數據輸入后及時傳送。

（3）通訊穩定。采用無線網絡或GSM網絡，實現PDA或手機與計算機的通訊，完成數據的交互。

（4）簡潔性。系統采用面向用戶的交互式操作模式，界面簡潔實用友好。

1、PDA方案

此方案需具備無線網絡、PDA有無線功能。

PDA數據采集系統有三個部分組成：工作人員的登錄身份認證，PDA數據的輸入，組態軟件對數據的統計分析。紫金橋組態軟件提供接口給PDA上的采集軟件實現數據的交互。

用戶登錄：每個工作人員都有自己的用戶名和密碼。工作人員輸入自己的用戶名和密碼后，進入數據輸入界面。

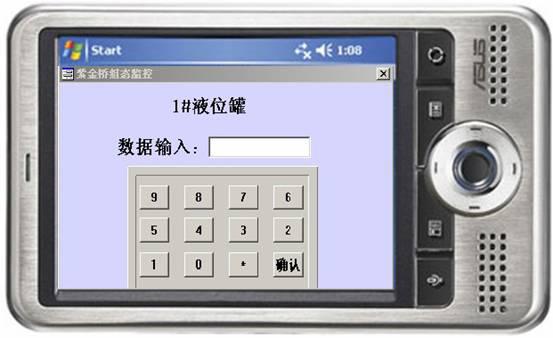

數據輸入、確認發送：工作人員可以通過按鍵把數據輸入到數據輸入框中，然后紫金橋組態軟件就可以把數據保存到紫金橋數據庫中。

組態軟件對數據的統計和分析：對采集到組態軟件中的數據，可以根據客戶要求進行統計和分析。

PDA是一種微型的計算機，通過自身的無線網絡功能與無線局域網連接，通過紫金橋組態軟件的WEB發布功能實現PDA和計算機之間的通訊。在PDA上輸入服務器的IP地址，可以通過IE瀏覽到服務器上紫金橋組態軟件的WEB發布內容，把需要采集的數據輸入，數據實時的保存到紫金橋軟件的數據庫中。通過無線路由的組網有一弊端就是隨著距離的增大信號會逐漸衰減，根據實際情況可增加無線AP增強信號或延長距離。另外還可以在PDA上用高級語言開發功能軟件，此軟件與紫金橋約定協議格式，完成數據的發送和接收，但是需要開發，相對來說比較麻煩，成本比較高。

2、手機短信方案

此方案服務器端需增加一個GSM短信模塊，用戶端為普通手機或有手機功能的PDA。

紫金橋組態軟件通過GSM短信模塊和手機通過GSM網絡建立聯接，把用戶按約定格式內容發送的短信，實時解析并顯示保存，短信模塊與紫金橋軟件為透明傳輸協議。

注意：短信發送的內容要按照約定的格式來寫。用戶端不限手機號碼。

如：短信內容：1#液位：10米等，紫金橋?qū)?yīng)的變量就為10。

四、小結

　　基于紫金橋組態軟件的智能型手工抄表系統是針對客戶目前現場儀表改造的工程量大、成本高的問題提出的。此系統既節省了成本，同時也提高了工作效率。
