油田的一個采油廠由多口油井、計量間、轉油站、原油外輸系統、油罐以及油田的其它分散設施組成，整個采油廠的各種設施的工作狀態及采出油品的數據（主要有溫度、壓力、流量等）直接關系到油田生產的穩定及原油質量。由于歷史及地形地貌等實際原因，大慶油田的油井、計量間分布比較零散，并且大多由人工每日定時檢查設備運行情況并測量、統計采油數據，這給油田的實際監測帶來了不少麻煩，每次統計一次數據往往需要很長的時間，影響了設備監控與采油數據的實時性，準確性，甚至意外情況發生時不能得到及時、有效的解決。同時也存在筆誤、作假等隱患。這樣會導致上層無法正確了解到現場的真實情況，不能根據生產所消耗的實際勞動力等數據，制定較有效、靈活的處理方案。所以油田的自動化、信息化顯得極為重要，紫金橋監控組態軟件在油田監測中的應用使上述問題迎刃而解。

　　以計量間和油井為例，紫金橋監控組態軟件將傳統的油田監測轉變?yōu)楦呖萍嫉倪h(yuǎn)程監測，使油田監測的方式方法有了質的飛躍。

　　隨著信息化的飛速發展和生產數據的日積月累，采用傳統的管理方式和數據手工記錄模式已經不能滿足現代企業的發展要求。生產信息的實時采集、數據統計和查詢的便捷化已成為現代企業提高工作效率，降低生產成本的有效手段。

　　本案例主要針對上述情況，實現油田監測的信息化。利用無線通信模式，使操作人員能夠及時快速的了解計量間、油井等現場的實時信息，掌握生產情況，徹底打破各個監控現場相互之間長期形成的“信息孤島”的局面。

解決方案

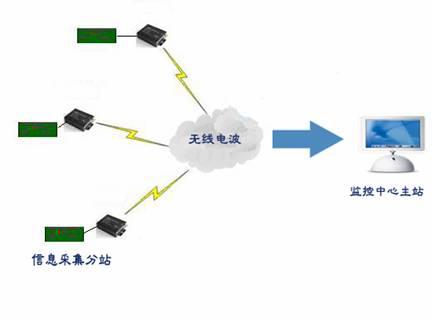

　　信息采集分站的數據通過無線模塊遠傳的方式，將現場的實時信息及時、準確的發送到監控中心主站。

　　這里的信息采集分站主要包括計量間、油井等。現場用到信息采集卡（自制），無線模塊等。其中計量間還需包含一套紫金橋監控組態軟件。

   監控中心主站是一臺裝有紫金橋監控組態軟件的PC機，另配有用于無線通信的無線傳輸模塊。

　　以計量間與主站的通信為例，計量間中的紫金橋監控組態軟件通過信息采集卡將現場數據采集到實時數據庫中，并相應顯示。然后利用紫金橋ModBus服務器將采集到的數據轉成符合ModBus協議格式的數據串，通過無線模塊將數據發送到主站，主站的紫金橋監控組態軟件再將接收到的數據做一定的處理，比如顯示、報警等。

系統功能

   1.實時監控：

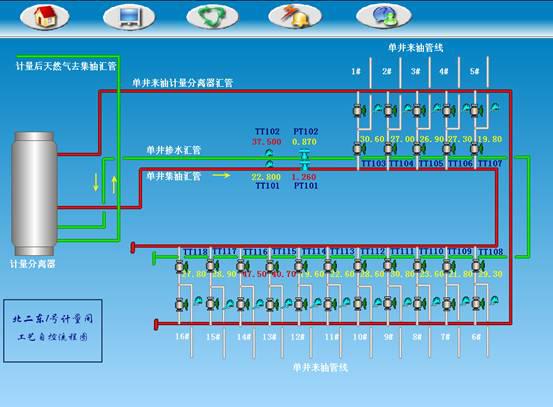

   信息采集主站將實時采集從現場傳送過來的數據（如溫度、壓力等），并將數據顯示于監控頁面中，監控人員可以根據屏幕顯示對現場的情況進行實時監控，掌握設備的運行情況，當現場發生任何變化（如有報警信息產生）信息采集主站將隨之變化并發出警報信息。

   在監控層的操作人員將第一時間內得到現場的報警信息，報警信息的表現方式除可以在屏幕上顯示為閃爍動畫、變色等提示外，還可以以聲音的方式通知現場的操作人員。

　　2.多樣式的報警信息：

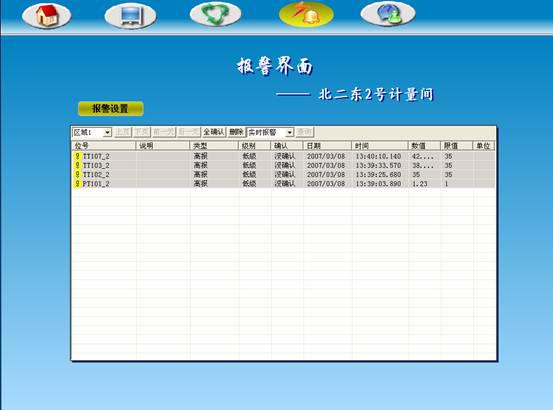

　　當系統有報警產生時，操作員可以根據系統頂部的報警提示圖標（報警產生時會不停地閃爍）得知報警，點擊可以查看詳細的報警信息，并按一定的操作級別確認。也可以進入報警頁面查看到報警信息。報警按照不同的級別，會顯示不同的顏色，每一種報警發生時系統都會發出報警提示音。通過報警功能，監控人員可以在最短的時間內發現現場的報警信息，進而解決故障。

　　3.數據記錄顯示：

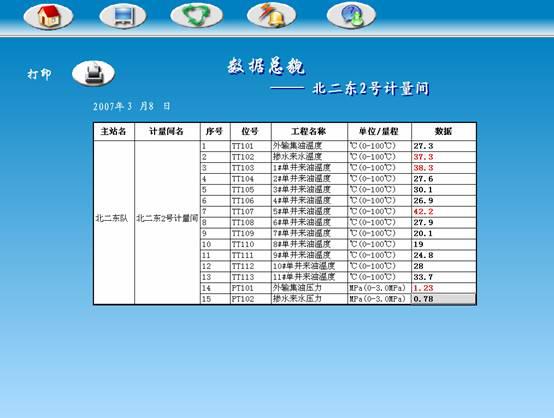

　　信息采集主站的紫金橋監控組態軟件提供多種數據顯示方式，不僅可以將現場數據以報表、流程圖的形式顯示，還可以以示功圖的形式反映油井的實時或歷史的運轉情況，方便用戶根據曲線的特征進行現場生產分析。還提供報表查詢、打印功能，同時也可根據需要，輸入起始時間，時間段等查詢相應時間段的數據信息。

技術特點

1.無線通信：

無線通信是打破“信息孤島”的殺手锏，紫金橋監控組態軟件自身的紫金橋ModBus服務器，能夠把采集的數據按照ModBus 協議提供的數據格式，通過配置的無線模塊將數據發送出去，極大提高了無線通信的便捷性，同時也使數據具有較高的準確性。

2.示功圖：

示功圖、電流圖是油井常用的兩種用于故障檢測的平面圖。是由同時傳輸?shù)囊唤M二維數據繪制的閉合曲線。紫金橋示功圖（FsCurve）是結合油井實際生產情況制作的子圖。不僅可以根據現場數據顯示相應的示功圖、電流圖，并且支持?jǐn)?shù)據的查詢與保持。

示功圖配合現場實際設備的使用對實際的生產有多種意義，不僅使油井管理及時方便，而且采用無線采集方式的使用增加了系統的靈活性和實用性，提高了經濟效益

結論

基于紫金橋監控組態軟件的油田監測系統，主要使用了無線電臺將現場各種生產數據傳送給監控中心，實現了油田監測的信息化，減少了生產成本的投入，并使生產的管理更加合理，提高了油田運行的經濟效益。
