一、概述
近幾年隨著計算機技術和網絡技術的快速發展，結合高精度、高性能數據采集軟件的使用，使得數據采集實現了自動化，大量的數據采集和分析工作由計算機自動完成，從而大大提高了測量精度和效率。而在某些數據采集現場，由于環境或距離的限制，采集的數據必須通過無線傳輸方式送至目的地供人們對工業現場做出相應的控制和使用。所以遠程監控技術在工業控制領域有著十分重要的意義。
目前在大多數無線數據采集的項目中，GPRS模塊是被應用最廣泛的設備，紫金橋軟件也對各主流廠家的GPRS模塊都有支持，其中宏電H7710是被用戶采用的較多的設備，下面就把宏電H7710 的使用流程及詳細配置做一下介紹。
二、宏電H7710的工作流程及配置
H7710 通過PC 服務器Server 映射實現點到點（串口到串口）

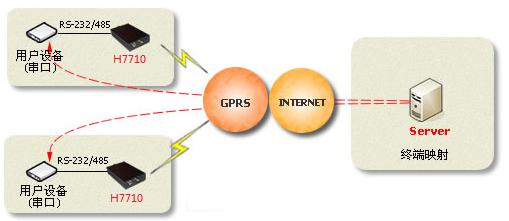

對于宏電H7710 的工作原理，是把需要采集數據的設備經RS232 串口連接到GPRS模塊上，之后通過模塊上的SIM卡的網絡，連接到Internet網中的一個固定IP地址的數據中心Server，通常中心站我們采用紫金橋?qū)崟r(shí)數據庫。
RS-232信號定義，引腳符合RS-232標準。

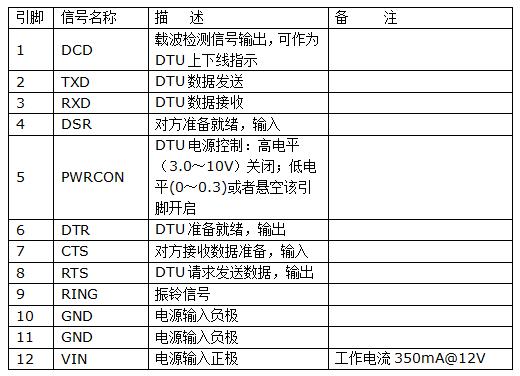

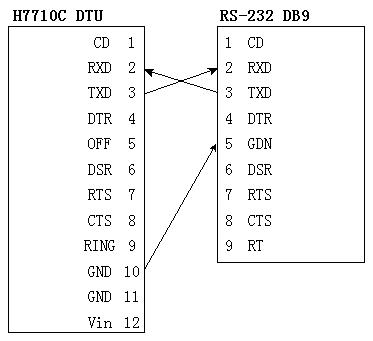

如上圖，是模塊的接線端子圖，我們可以看到，與RS232相關的3個端子分別是2口、3口、10口 所對應引角為RXD、TXD、GND，只要我們按照這個端子示意圖連接設備引腳即可。

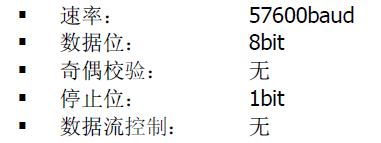

默認串口參數為：
模塊使用之前，都需要預先定義好內部的參數。首先使用RS232串口線連接模塊與PC機，通過模塊廠家自帶的配置工具軟件，進行連接。這里請注意，連接的順序是，模塊在無供電模式下，先在軟件工具中打開串口，然后點擊連接并馬上給模塊上電，如果成功，會在工具中看見輸入密碼的地方，默認密碼為“1234”。

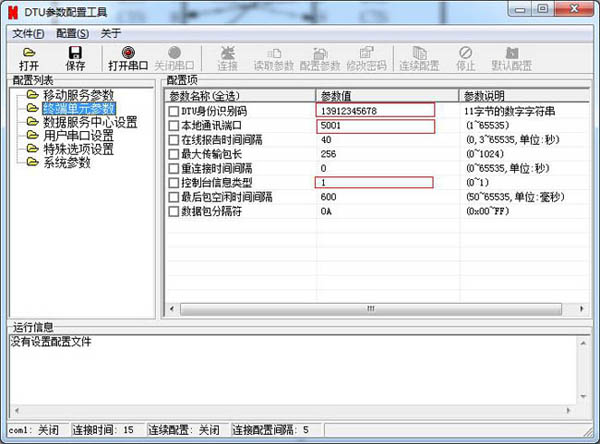

連接成功后，我們就可以配置模塊內部的參數了，由于使用者的需求不同，我們這里只介紹幾個重要參數點。如上圖，在終端單元參數內，有3個重要選項，DEU身份識別碼通常我們設置為模塊中的SIM卡號碼。本地通訊端口默認為5001，如果更改此處請要記住，在紫金橋軟件建立設備組態附加設施GPRS時需要配置通訊端口號。
控制臺信息類型參數只有0或1兩個設置，該項是控制模塊向串口是否發送模塊信息的。
如不需要請關閉。
如上圖：數據服務中心設置中，主DSC IP地址是指數據中心的Internet 固定IP地址。
該地址是外網中唯一的，也是與模塊建立連接的，通常是實時數據庫所在的服務器上，也可以通過路由器、花生殼等工具進行地址映射。

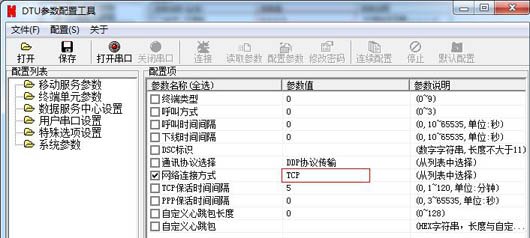

如上圖：系統參數網絡連接方式應選擇TCP通訊。這樣，最基本的通訊配置就完成了，下一步，我們可以連接服務器的實時數據庫。請別忘記，模塊的配置工具設定后需要保存。
三、紫金橋軟件中的配置

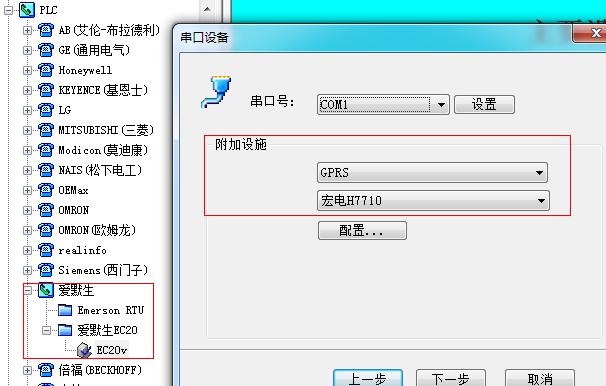

首先，需要有一個軟件的驅動設備，本文中，我們以愛默生的PLC為例，打開IO設備定義后，選擇下一步進入到串口設備，如下圖：

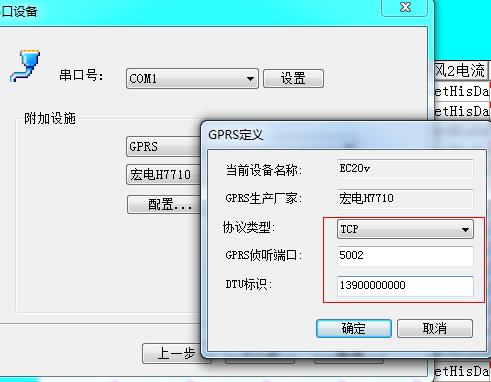

在這里，有一個附加設施，選擇GPRS與我們使用的模塊型號“宏電H7710”，在模塊類型中有很多比較常見的設備型號，如果沒有請聯系紫金橋公司。選擇完，點擊配置，其中可以看到3項參數，如下圖：
協議類型列表框中選擇TCP類型， GPRS偵聽端口寫入我們在模塊配置工具中設置的端口號，DTU標識就是我們之前提到過的SIM卡號碼。設置完成后點擊確定，所有的GPRS通訊設置就已經完成。在GPRS數據通訊中，計算數據采集周期，考慮通訊運營商SIM卡的流量費是關鍵，要保證卡內費用充足，不然會對數據采集造成影響。
