[摘要]：
為適應點組態系統對大點數配置的需求，紫金橋?qū)崟r(shí)數據庫支持多人協同配置點組態的操作。
本文檔介紹點組態協同配置的具體操作流程。包括新建點信息、修改基本配置、修改連接歷史配置等操作的說明。

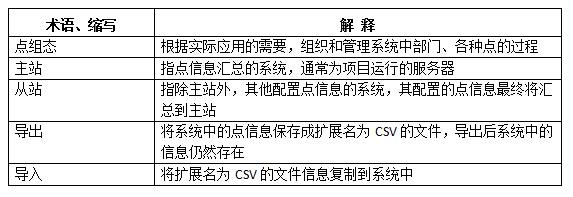

1.術語與縮寫解釋
2.協同配置概述
2.1操作類型
本協同配置主要包括3種操作：新建點信息、修改基本配置、修改連接歷史配置。
新建點信息：指從站配置的點名在主站中不存在。
修改基本配置：指從站修改主站中已有點信息的基本配置?；九渲弥饕笖?shù)據庫點的各參數初值。
修改連接歷史配置：指從站修改主站中已有點信息的連接歷史配置。連接歷史配置指數據庫點的數據連接信息和歷史組態信息。注：每個導出文件中，只包含一種點類型的一個參數的連接歷史信息。
2.2 導出、導入操作
點組態系統中的導出導入操作，只包含點信息及點信息所在的部門名稱，不包含部門層級信息。
導出：每一個導出文件，只能導出一種點類型的一個參數的連接歷史信息，基本配置信息將全部導出。
導入：導入操作分為2種類型，即導入基本信息和導入連接歷史信息。導入基本信息需要保證導入的點名在主站不存在，如果存在，則不會導入；導入連接歷史信息需要保證導入的點名在主站已經存在，如果不存在，則不會導入。
2.3信息一致性
從站配置的點信息，如果要導入主站，需滿足信息一致性原則。信息一致包括4方面內容：部門名稱、點類型、設備名稱、設備類型。
部門名稱：從站配置的點信息，在導入主站前，需要確保主站有相同的部門名稱。如部門名稱在主站不存在，則無法導入點信息。
點類型：從站配置的點信息，在導入主站前，需要確保主站有相同的點類型。如點類型在主站不存在，或點類型參數信息不一致，則無法導入點信息。
設備名稱：從站配置的點信息如果包含數據連接信息，在導入主站前，需要確保主站有相同的設備名稱。如設備名稱在主站不存在，則無法導入數據連接信息，用戶可以選擇是否導入除數據連接信息外的其他信息。
設備類型：從站配置的點信息如果包含數據連接信息，在導入主站前，需要確保主站的設備類型與從站一致。如設備類型不一致，導入操作可以正常進行，但系統運行中將出現無法預知的錯誤。
2.4導出文件以點名為主鍵
導出文件中，點名（列名稱為TagName）是主鍵，導入操作時校驗一條記錄是否存在，以點名為準。導出文件中如果修改點名，則認為新建一個數據庫點。
3.新建點信息

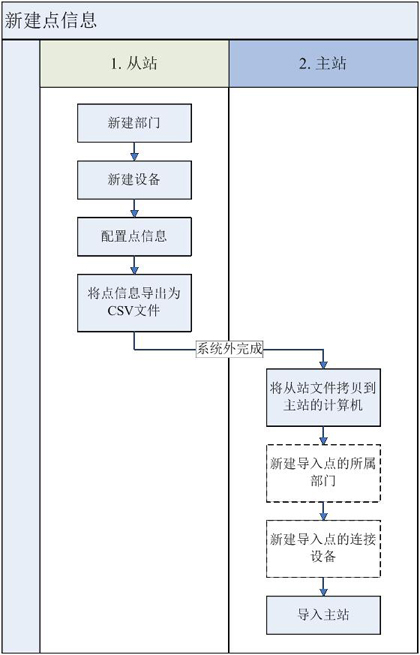

3.1操作流程
3.2操作步驟
從站：
3.2.1新建部門
在組織機構中新建部門。
3.2.2新建設備
按照實際需要新建設備。具體操作請參見《紫金橋設備驅動幫助》。
3.2.3配置點信息
在點組態系統中按照需要配置點信息。
3.2.4將點信息導出為CSV文件
將需要導入到主站的點信息導出為CSV文件。目前點組態只支持導出以逗號分隔的CSV文件格式。
主站：
3.2.5將從站文件拷貝到主站的計算機
此步驟操作需要在系統外完成。將從站導出的點信息文件拷貝到主站。
3.2.6新建導入點的所屬部門
如果所屬部門在主站已經存在，則此步驟可以省略。打開需要導入的CSV文件，第1列DepartName中的內容，就是部門名稱。導入點信息之前，需要確保主站中存在這個部門。
3.2.7新建導入點的連接設備
如果連接設備在主站已經存在，或者導入的點信息中不存在外部連接信息，則此步驟可以省略。連接設備的名稱和類型，需要在從站中確定。
3.2.8導入主站
在確定信息一致后，在主站選擇相應的文件導入。
4修改基本配置

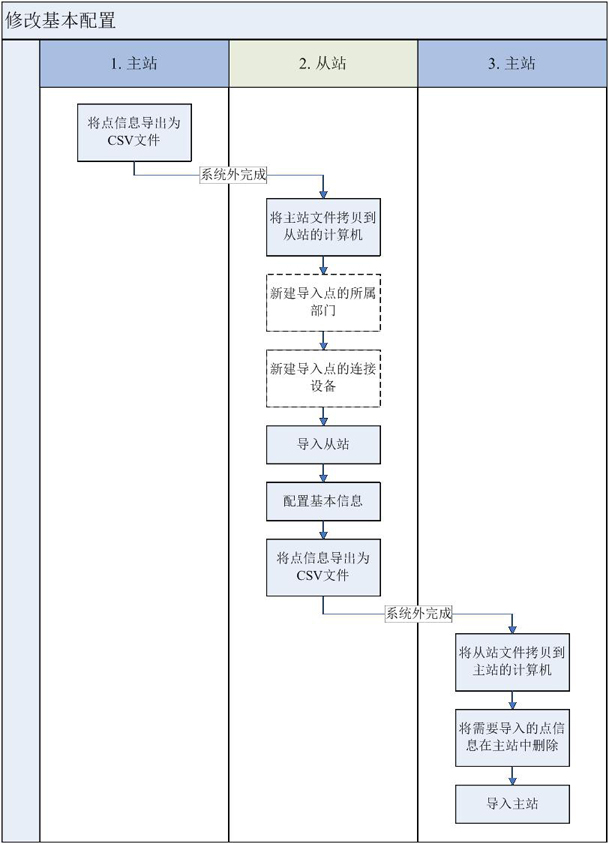

4.1操作流程
4.2操作步驟
主站：
4.2.1將點信息導出為CSV文件參見3.2.4。
從站：
4.2.2配置基本信息
參見3.2.3。配置基本信息前，需要將從站環境配置與主站一致，然后將點信息導入從站，具體操作請參見3.2。
雖然本節操作不涉及連接歷史信息，但為了保證最終導入主站的連接歷史信息不丟失，仍然需要在從站建立于主站一致的設備信息，否則最終導入主站的連接歷史信息將丟失。
主站：
4.2.3導入主站
參見3.2.8。導入主站前，需要將導入的點信息首先從主站刪除，然后從文件導入點信息。
5修改連接歷史配置

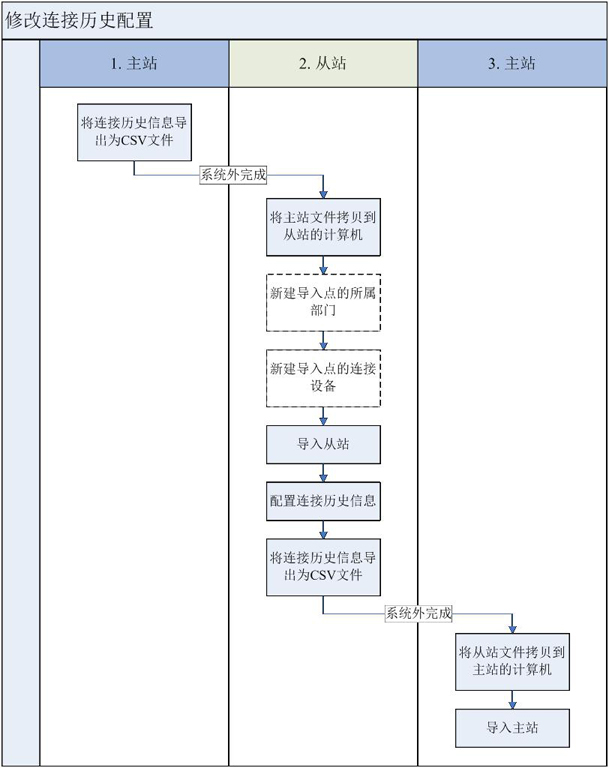

5.1操作流程
5.2操作步驟
主站：
5.2.1將連接歷史信息導出為CSV文件參見3.2.4。
從站：
5.2.2配置連接歷史信息
參見3.2.3。配置連接歷史信息前，需要將從站環境配置與主站一致，然后將連接歷史信息導入從站，具體操作請參見3.2。
主站：
5.2.3 導入主站
參見3.2.8。導入主站前，需要確保導入的點名在主站中已經存在，然后從文件導入連接歷史信息。
