功能簡述

本系統根據工廠現場設備情況和實際工藝要求設計，具有以下核心功能：

（1）現場設備參數的實時監控：對于車間的所有監控設備，對于上件工時、計數修正、工藝時間、產量等參數實現全面實時監控；

（2）相關參數的保存和查詢：對于實時監控的數據提供了準確度極高的歷史存儲，保存的歷史記錄可以通過各種報表、柱狀圖等方式方便的查詢分析；

（3）針對軸承生產設備特點，實現了設備超標時自動鎖機功能。該功能可以對每臺設備進行工藝時間、超標次數參數進行設定，當超標次數超過規定要求可以實現自動鎖機，從而督促現場施工人員檢查設備，提高其產品質量意識；

（4）提供了靈活全面的設備保養設置查詢功能，可以提醒相關人員進行設備保養操作；

一 運行

開機后系統會以普通用戶身份自動進入運行。點擊“進入系統”可以進入現場監控畫面，點擊“退出系統”會退出本系統。

二 現場監控

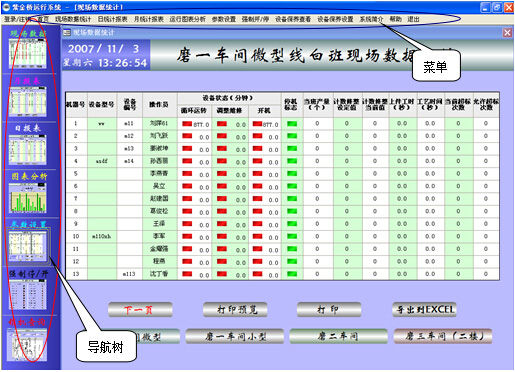

現場監控畫面可以查看現場的實時數據，如圖1所示：

圖1

圖中左側為導航樹，右側的報表提供了現場數據的中參數，其中，操作員的名單會自動根據白班、夜班進行自自動切換?！把h(huán)運轉”、“調整維修”、“開機”對于得標志對于實際的設備狀態，綠色表示該狀態為真，反之為紅色。“停機標志”中，紅色表示當前設備處于“停機”狀態，綠色表示“非停機”狀態。

點擊“打印預覽”可以查看該報表的準備打印時的打印效果；

點擊“打印”可以打印該報表；

點擊“導出到Excel”可以將當前報表數據保存到Excel中。

點擊其他車間按鈕（“磨一車間小型”等）會進入該車間的設備監控畫面。

如果當前操作員身份是“管理員”，點擊“停機標志”對應的標志燈，可以直接對該設備進行“停機”或“解鎖”操作，普通用戶沒有該權限。

三  鎖機查詢

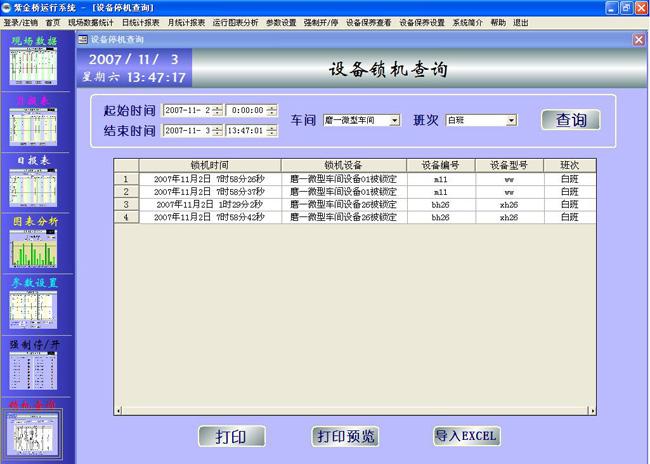

點擊畫面右側導航樹中的“鎖機查詢”可以進入鎖機查詢界面，如圖2所示：

圖2

可以選擇查詢的起始和結束的時間段以及車間、班次等選項，然后點擊“查詢”，可以查看相關的鎖機記錄。該記錄可以打印或?qū)氲?font face="Times New Roman">Excel中。

四 日報表

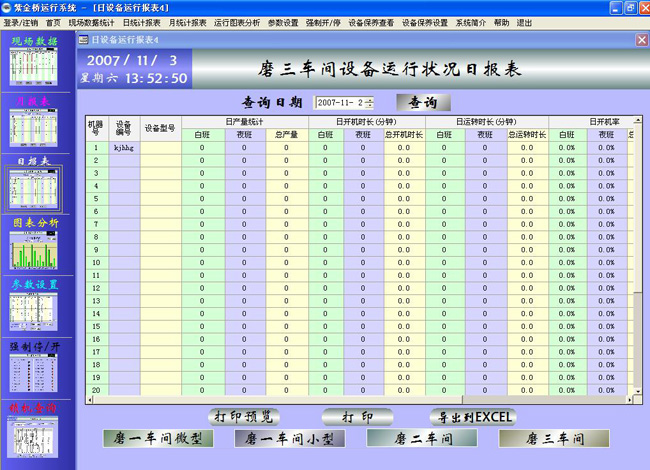

點擊菜單欄中的“日統計報表”或者導航樹中的“日報表”，可以查詢?nèi)我惶斓臍v史記錄。如果該報表是第一次打開，系統會提示正在查詢統計數據，請稍候，如圖3所示，幾秒后，系統會將查詢的統計記錄顯示在報表中，如圖4所示：

圖3

圖4

修改查詢時間，點擊“查詢”按鈕可以查詢該天歷史記錄。查詢的報表可以打印、打印預覽、導出到Excel。

點擊其他車間按鈕可以查看其他車間的日報表。

五 月報表

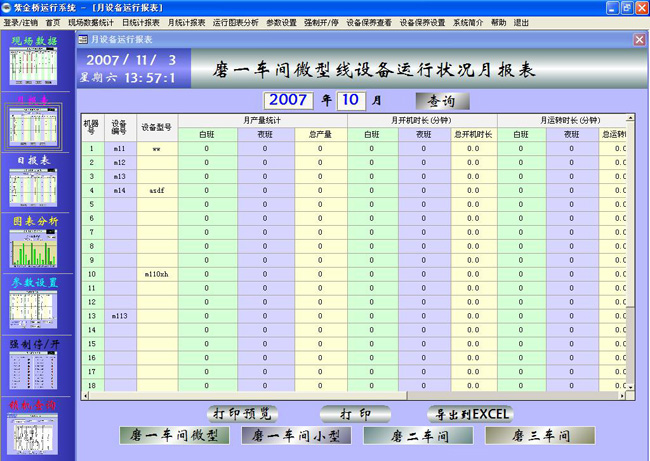

點擊菜單欄中的“月統計報表”或者導航樹中的“月報表”，可以查詢?nèi)我惶斓臍v史記錄。如果該報表是第一次打開，系統會提示正在查詢統計數據，請稍候，如圖3所示，查詢的月報如圖5所示：

圖5

修改日期，點擊“查詢”可以查詢相關車間的月報表，該報表可以打印、打印預覽、導出到Excel中。

點擊其他車間的按鈕，可以查詢其他車間的月報表。

六 月產量柱狀圖、月停機率住狀圖

點擊導航樹的“圖表分析”或者菜單欄中的“圖表分析”，可以進入到月產量的柱狀圖頁面，如圖6所示：

圖6

修改查詢時間，點擊“查詢”按鈕，可以查詢相關月的產量。

點擊“停機率柱狀圖”，可以查詢相應設備的停機率柱狀圖。

七 強制停開設備

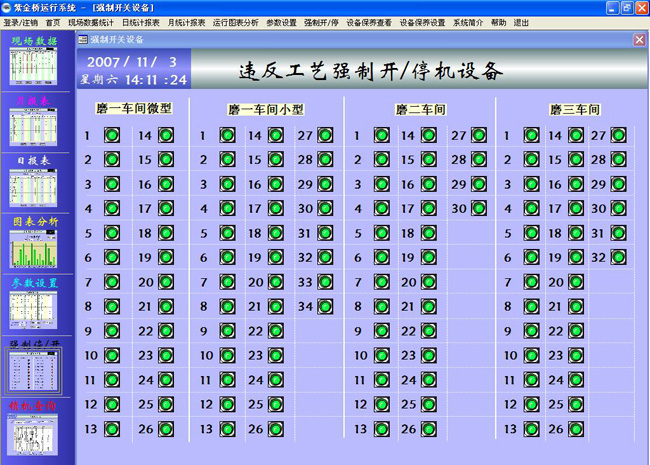

點擊導航樹的“強制停/開”，進入強制停開頁面，如圖7所示：

圖7

如果當前操作者是系統管理員，可以直接點擊各標志燈停開設備。紅色表示設備處于鎖機狀態，綠色相反。

當設備處于鎖機時，可以直接在該頁面開機。

八 參數設置

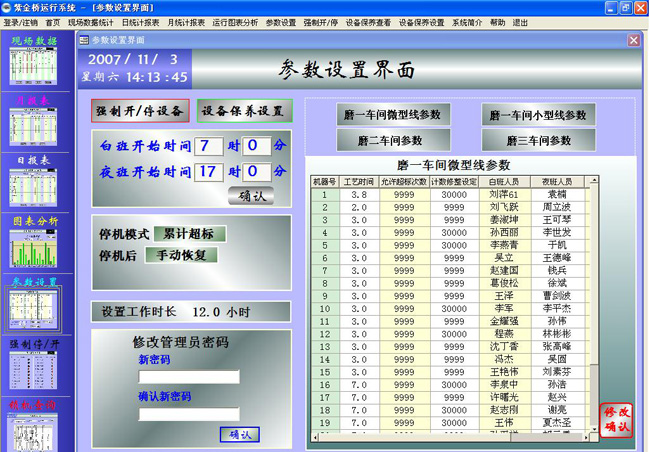

只有擁有“管理員”權限的用戶才能進入該頁面進行各種參數的設置，普通用戶無法進入該頁面，該頁面如圖8所示：

圖8

點擊“強制開/停設備”，進入“強制停開設備”界面，可以在該界面停開設備。

點擊“設備保養設置”可以進行設備保養的設置頁面。

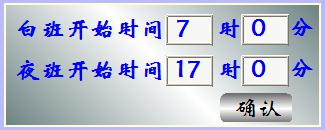

修改“白班開始時間”和“夜班開始時間”，點擊“確認”按鈕可以設置相應的白班和夜班時間。

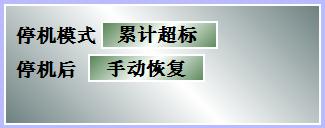

停機模式有“連續超標”和“累計超標”兩種方式，當處于“連續超標”時，如果設備在一個班次中連續超標次數到達設定值后，會自動鎖機。當處于“累計超標”時，如果設備在一個班次中，累計的超標次數到達設定值后，會自動鎖機。用戶可根據實際情況設定。當換班時，所有設備的超標次數會自動清零。

解鎖方式有“手動解鎖”和“自動解鎖”，手動解鎖時，當設備超標鎖機后，系統不會自動解鎖，只能通過管理員手工解鎖。當處于自動解鎖時，當設備超標鎖機后，會根據設定的時間自動解鎖。如果設備是管理員手動停機，自動解鎖無效。

設置工作時長，主要用于設置一個班次的正常工作時間，該時間用于計算日報表中的開機率，開機率=開機時間/工作時長。

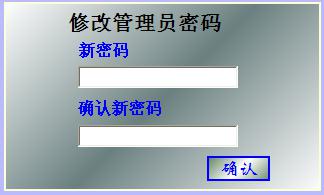

管理員可以通過“修改管理員密碼”修改其自身密碼。

點擊不同的車間名稱可以修改相關車間的各種參數，這里要注意的是，修改完該車間參數后一定要點擊紅色的“修改確認”，否則修改內容無效！

九 設備保養、查看

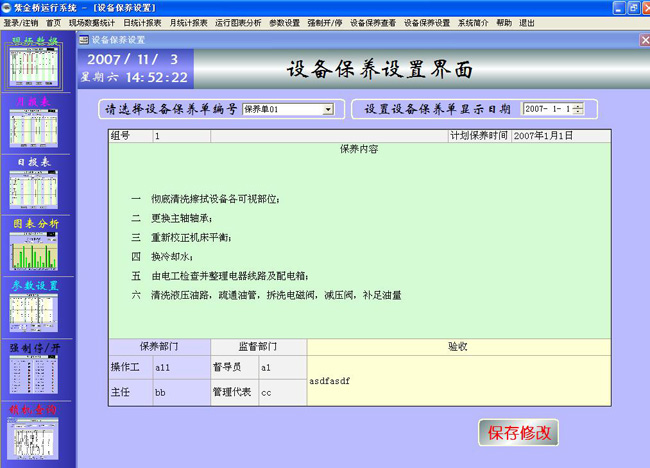

系統提供了十五個設備保養單。用戶可以任意設置每個保養單顯示的日期和內容。保養單的設置需要管理員來操作，普通用戶沒有該權限。可以直接點擊菜單的“設備保養設置”或在“參數設置”畫面中點擊“設備保養設置”，進入設備保養設置畫面，如圖9所示：

圖9

   管理員可以選擇保養單號，設置保養單顯示的日期以及保養內容等，點擊“保存修改”，可以保存該保養單設置。

   如果當前時刻有保養單需要確認，系統在現場監控頁面右上角會動態顯示設備保養提示，如圖所示：

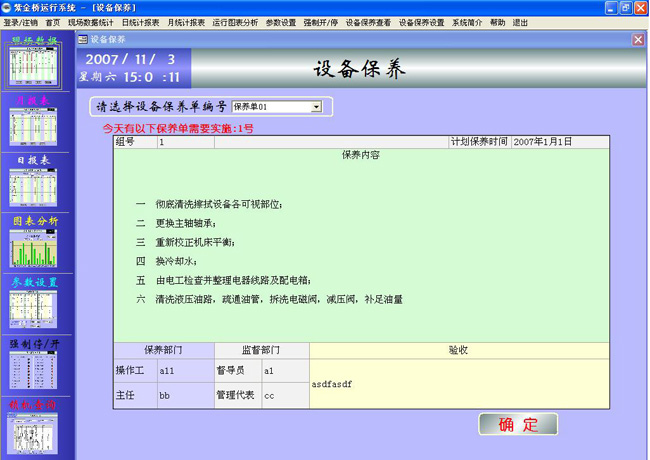

黨把鼠標移動到“保養任務”上時會出現保養單提示，“保養任務”在有保養單需要確認時會自動顯示和閃爍。點擊“保養任務”時會進入“設備保養”頁面，如圖10所示：

圖10

管理員可以根據提示內容，填寫保養部門、監督部門以及驗收意見，并確定保養單。
