[摘要]：

隨著自動化技術的發展，以及國家對網絡安全的重視，申請公網的固定IP變得越來越困難了,那么如何實現用一臺固定IP的機器與多臺動態IP機器的通信呢，基于此種情況，紫金橋公司開發了一種新的連接方式，“逆向通信”技術來滿足廣大用戶的需求。利用該技術與“動態加點”功能的完美配合，用戶可以輕松指揮遠程的任何一臺工控機。也就是說，用戶可以坐在辦公室內對目標機器進行建點、修改點、重啟目標機器、指揮更新文件等功能。

[關鍵詞]：紫金橋、逆向通信、組態軟件、動態加點、遠程建點、遠程更新、重新啟動

本文介紹的內容如下：

1、逆向連接通信功能

2、動態加點功能

3、其它遠程指揮功能

逆向連接通信功能

一、解決的問題

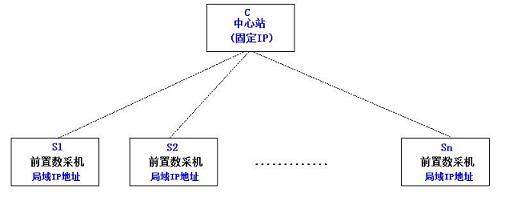

數據源逆向通信解決的是客戶端與服務器端沒法直接建立連接的問題。我們舉例說明。如下圖所示，圖中上面的節點C為中心服務器，有固定IP；S1-Sn為前置數采機，IP地址為局部IP地址。

C作為中心服務器負責集中采集下面站點中的數據。C對外身份是服務器，但是在C與S1-Sn組成的節點中，C為數據的請求者，S1-Sn為數據的提供者，所以C為客戶端，S1-Sn為服務器端。

正常情況下，客戶端主動與服務器建立連接，然后向服務器發送數據請求，服務器根據請求信息響應客戶請求。

但上述的情況是，客戶端地址是可得到的，而服務方的地址是未知的。 也就是客戶端得不到服務方的地址，但是客戶端地址對服務器是可見的。逆向連接就是為了解決該類問題而產生的。通過數據源的逆向鏈接方式，可以實現客戶端地址已知，服務方地址未知的數據庫間數據通信。

二、逆向通信原理

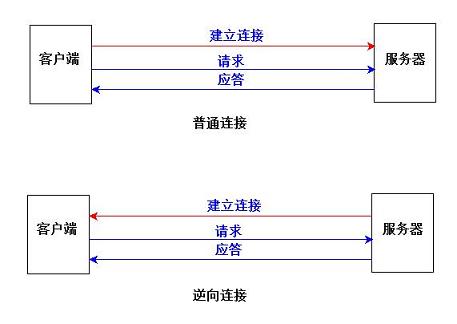

逆向連接是由服務器首先向客戶端發出連接請求，從而建立通信信道，客戶端再利用該信道向服務器請求數據，服務端也是利用該信道回答相應客戶請求。請求示意圖如下：

客戶端根據服務端的節點名稱來識別不同的服務方。服務器節點名稱是在數據源定義時指定的。

下面介紹逆向連接中數據源的配置，配置分為服務器端數據源配置與客戶端數據源配置。

服務器端數據源配置：

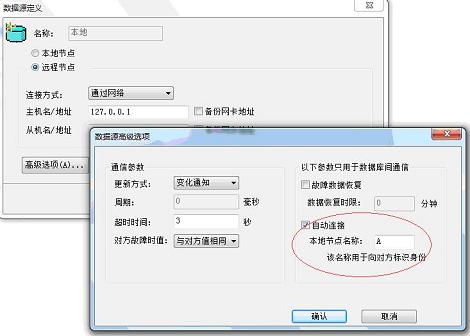

服務器端數據源配置如下圖所示。要啟動服務器向客戶端的逆向鏈接，要勾選下圖中的自動連接，并指定本地節點名稱。注意該名稱不要與其他服務器中指定的名稱相同。只有遠程數據源，且為網絡連接方式時才能在“高級選項”對話框中配置自動連接和指定本地名稱。本地名稱系統唯一，即該名稱與本機相關聯，而不是跟數據源相關聯。

配置好客戶端與服務器端數據源后，數據庫間遠程數據庫連接就會自動建立。

客戶端數據源配置：

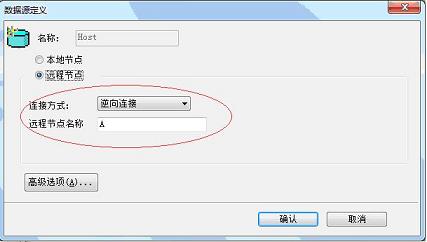

使用逆向連接，客戶端數據源的連接方式要指定為“逆向連接”，如下圖所示。使用逆向連接方式要指定服務方的節點名稱。該名稱就是服務器端配置的“本地節點名稱”。

注意：如果這里指定的“遠程節點名稱”與服務方的“本地節點名稱”不一致，將無法建立通信。

簡單應用舉例

假設：節點C的IP地址是192.168.0.101，S1-Sn節點沒有固定的IP地址。

此時，節點C要采集S1-Sn節點的數據，那么在C中要配置若干代表S1-Sn節點的數據源，以便在數據庫點連接時使用。

具體操作步驟如下：

首先，我們在S1節點建立一個數據源，名稱為DS1，并建立兩個點DS1_A1、DS1_A2。 建立的數據源如下圖：

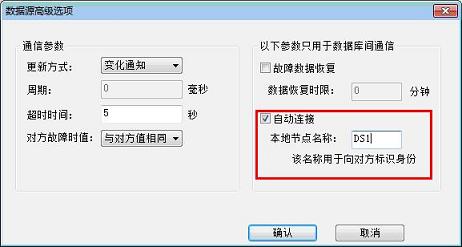

點擊“高級選項”按鈕，勾選“自動連接”，填寫“本地節點名稱”。

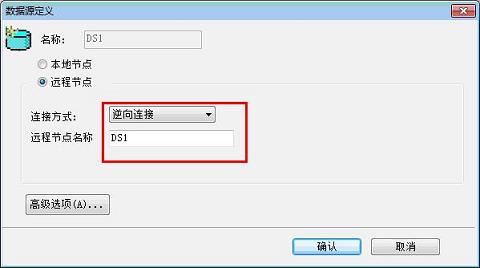

然后，在節點C建立一個代表DS1節點的數據源，連接方式選擇“逆向連接”（因為我們沒法填寫其IP地址，其地址對站點C是不可見的），輸入遠程節點名稱，該名稱是在客戶機端指定的“本地節點名稱”,如下圖：

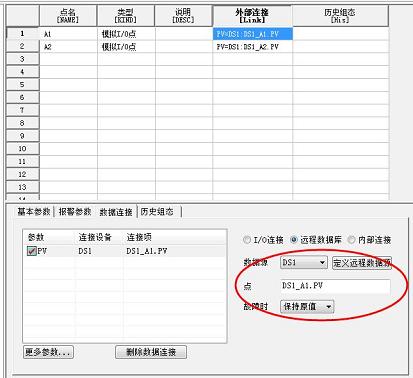

最后，在節點C中的點組態內建立A1、A2兩個點，并關聯節點S1中的點。如下圖：

到此，逆向連接通信的功能就介紹完了。

動態加點功能

動態加點：是指用戶可以在數據源通訊正常的情況下，對目標機器進行動態新建點、修改點、刪除點等操作，該操作不需要目標機器重新啟動軟件，直接可以進行數據采集。

注：該功能已經被紫金橋公司包裝成向?qū)Х绞?，用戶可以通過向?qū)Э焖偕芍付c類型的動態加點功能。

下面簡單看一下如何通過向?qū)赡M點類型的動態加點功能畫面。

下圖是動態加點向?qū)У倪\行界面：

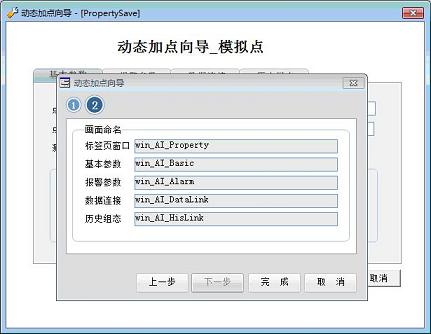

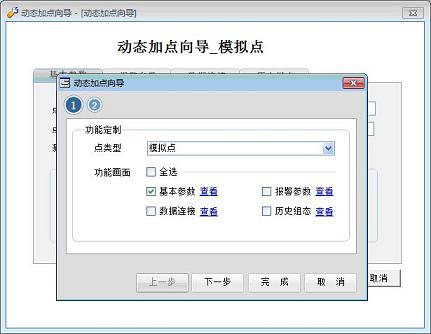

我們選擇“模擬點”，功能畫面選中“全選”復選框，點擊“下一步”，進入完成畫面，如下圖：

點擊“完成”按鈕，就可以在紫金橋開發環境中馬上看到剛剛生成的畫面。

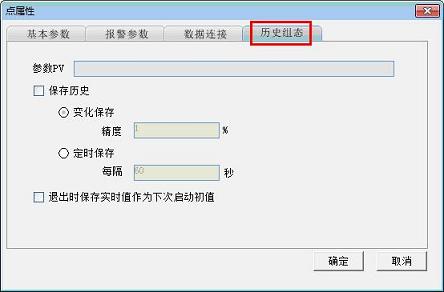

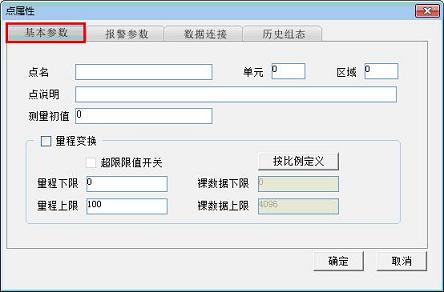

生成后的畫面，運行效果如下圖：

其它遠程指揮功能

1、重新啟動目標計算機，重啟動可以讓紫金橋軟件自動運行。

2、重新啟動目標計算機中的紫金橋軟件

3、指揮更新目標計算機中的紫金橋軟件，包括工程畫面。

4、獲取目標計算機中正在執行的進程列表(只包括：紫金橋軟件啟動的進程列表)。
