一、概述
風力發電是將風能轉換成電能，風能推動葉輪旋轉，葉輪帶動轉動軸和增速機，增速機帶動發電機，發電機通過輸電電纜將電能輸送地面控制系統和負荷。風力發電技術是一項多學科的，可持續發展的，綠色環保的綜合技術。在信息化與自動化融合的今天，風力電廠的自動監控平臺自然離不開軟件的支撐，基于此，我們提出了基于紫金橋?qū)崟r(shí)數據庫的風電機組監控系統解決方案，實現了對風電機組及電力傳輸?shù)淖詣颖O(jiān)控。網絡構造過程中，機組物理距離，現場電磁干擾等該行業獨有的特點成為了考驗不同廠商工業以太網設備性能的分水嶺。

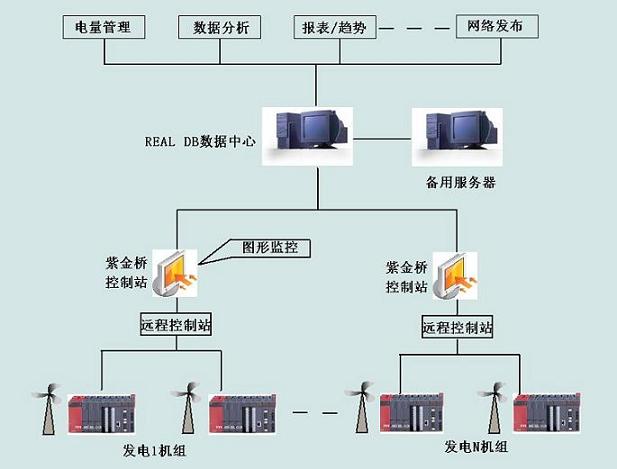

二、系統構成
1、風力發電配電系統
2、風力發電機組系統
3、風力發電電能傳輸系統
系統功能
1、數據采集：系統遠程控制站可提取PLC采集到的數據，包括風速、風向及與此相關的空氣壓力、空氣溫度和空氣濕度，軸轉速，系統運行時間和其他相關數據，并保存歷史。這部分工作主要在控制站完成。
2、圖形界面：系統對采集到的數據進行實時顯示。顯示方式有圖形界面，曲線，報表，數字值等形式，界面直觀，操作簡單，不同機組采用樹形導航切換。圖形界面在控制站和中心服務器都得以實現。
3、報警系統：系統能夠及時顯示風電機組運行過程中發生的故障，包括故障前的預警，系統可顯示故障的發生時間及故障類型，通過聲音、圖像以及短信郵件等形式快速反饋到管理人員，以便及時處理及消除故障，保證風電機組的安全和持續運行。
4、故障處理：系統提供故障處理機制，通過預先設置處理辦法，解決一些容易出現的常規問題，例如當電壓超標的情況下，系統自動開啟變壓裝置，當調節到正常值后，變壓裝置自動關閉。在顯示故障時，能顯示出故障的類型及發生時間，并提供多種的提示方式。
5、設備管理：系統除了可以對各個風電機組的運行狀態進行數據顯示，還可以對設備進行操作，如開停機組、手/自動控制以及大/小發電機工作等情況，通過各個風電機組的狀態了解整個風電場的運行情況。
6、電力管理：系統能夠?qū)︼L(fēng)電機組實現集中控制。并對發電電力進行監控，發電時間，累計發電等，值班員在集中控制室內，只需對標明某種功能的相應鍵進行操作，就能對下位機進行改變設置狀態和對其實施控制。如開機、停機和左右調向等。該操作同時具有權限管理，以保證整個風電場的運行安全。
7、動態增加機組：系統提供動態增加機組功能，真正實現運行時動態增加、修改、刪除風電機組，極大的提高了系統監控的運行的連續性和穩定性。動態增加機組需要具有操作權限的人方可操作。
三、總結
通過該風力發電監控系統，用戶可以隨時在線監控各個風力發電機的運行狀態，可以通過圖形界面、曲線、報警等形式隨時觀察和掌握系統相關數據的變化情況，同時系統能夠及時的將故障報警信息傳達到用戶那里，使用戶可以及時的做故障處理，而系統自身也具備故障處理機制，避免出現故障影響系統安全，也免去了對各風力發電機的現場定期檢查和巡視，節省了人力資源，提高了效率。
