一、概述
對于艦船的油艙、水艙的液位狀態的測量，國內一直是沿用人工、標尺的方法。這種測量方式原始、費時費工、測量值極其粗略。尤其在加油、加水時，因水泵進液量快而人工測量慢，常發生艙滿外溢。更重要的是，指揮人員不易在短時間內對全船的油、水儲量獲得一個準確和總體的概念。隨著艦船總體技術水平的提高，液位遙測系統因需而生。本系統采用上位機組態監控軟件進行數據和信號采集，性能先進可靠，顯示直觀，操作簡便，填補了艦船監測自動化方面的一項空白。
二、系統特點
1、系統設有內部故障及傳感器線路故障等自檢功能。
2、上位機軟件能動態的顯示壓力、溫度、液位等參數。觸摸屏上可模擬罐狀等，更真實、直觀的測量。
3、系統由SOFTLINK PLC和ADAM模塊完成數據和信號采集，紫金橋組態軟件負責上位機展現，程序穩定，執行速度快，實時性好，而且可以通過改變程序來實現不同的功能。
4、可根據程序進行液位高低等報警，報警時，上位機軟件可進行記錄、查閱。
5、上位機軟件通過報警確認，使報警燈由閃爍變成平光。
6、傳感器采用防爆傳感器，通過安全柵可測量油船、化學品船、LPG等船的大艙液位高高位報警，泵艙艙底水的報警、機艙艙底水的報警。
7、系統通過TCP/IP網絡完成連網監控。
三、實時數據報警顯示
用戶可以通過實時數據報警顯示界面隨時了解液艙壓力、溫度、液位等參數的實時變化情況，及通訊故障報警狀態，設備運行狀態等。
四、報警記錄
用戶不僅可以通過報警記錄界面，掌握各參數、設備運行狀態等的實時報警信息，也可以根據實際需求進行歷史報警信息的查詢。
五、數據記錄
用戶可以根據自己的實際需求查詢液位、溫度、壓力等參數某一時間段的數值。

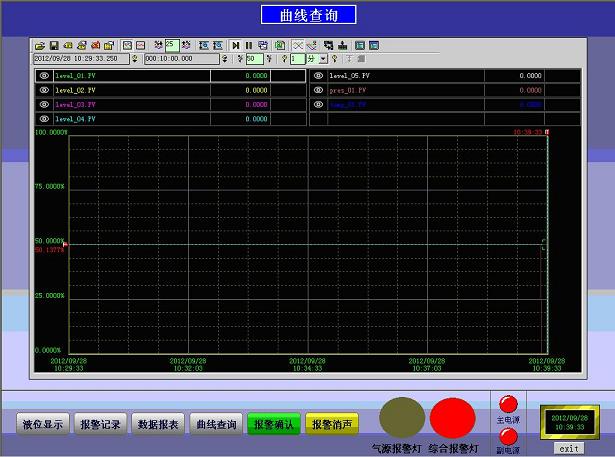

六、曲線查詢
七、小結
基于紫金橋組態軟件的液位遙測系統，結合PLC、數據采集模塊及上位機組態軟件，使測量精度、系統功能、穩定性和可靠性都上了一個新臺階。
