一、概述

雷電是常見的一種自然災害，瞬間可能會造成巨大的危害，僅次于水災而大于其它任何災害。雷電災害所涉及的范圍幾乎遍布各行各業。尤其以大規模集成電路為核心組件的測量、監控、保護、通信、計算機網絡等先進電子設備廣泛運用的電力、航空、國防、通信、廣電、金融、交通、石化、醫療以及其他現代生活的各個領域。雷電預警是在雷電產生的盡可能早的捕獲信息，以采取相關的對策。

閃電的產生是雷雨云中電荷積累的結果，當雷雨云中電荷積累到一定達到擊穿電場強度之后，閃電開始發生，雷電預警系統可以對其監測。雷電預警系統是一種能在雷電電磁釋放前提供有效的、實時的、安全決策的信息系統，能夠?qū)妆┻M(jìn)行預防性偵測，并在第一次雷擊前探測到雷擊的發生，然后提示危險信息，從而保護我們的重要設施。

基于紫金橋監控組態軟件的雷電預警系統，是紫金橋公司與廣州捷寶德昌公司北京分公司合作開發的，針對不同的雷電預警需求，提供相關的功能。

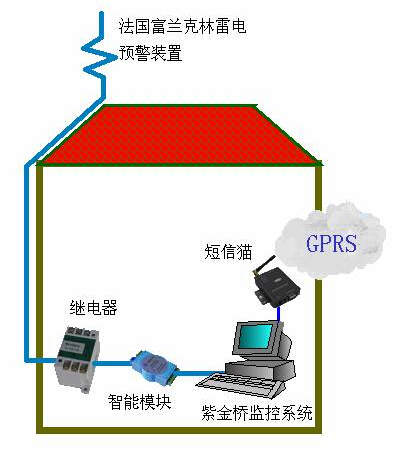

二、系統架構

感應端使用法國富蘭克林雷電預警裝置，當有雷電感應時，預警裝置會將信號傳遞給繼電器，繼電器端外接智能模塊，模塊將接收到的電壓信號轉換成數字信號，監控中心中的雷電預警系統通過串口與智能模塊建立通訊，當有報警信號時，雷電預警系統會及時獲得該信息，將其以聲光的形式在計算機中顯示，并可以以短信的形式通知給相關責任人。

三、系統功能

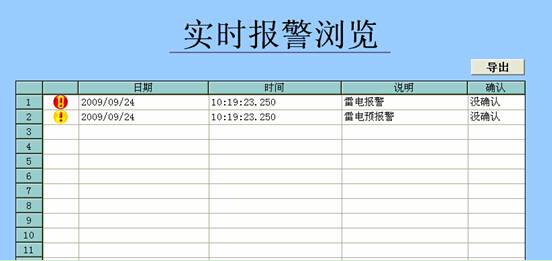

1、實時報警顯示：

系統分兩級報警，即雷電預報警和雷電報警，預報警為低級報警，其不一定產生雷電，只是初級預警，雷電報警為高級報警，肯定要產生雷電。當預警裝置捕捉到報警時，系統會立即顯示報警信息，并通過不同的標志加以區分。新報警產生時為沒確認狀態，雙擊可以確認，以示相關人員已知該信息，報警解除時，系統會產生報警恢復記錄。

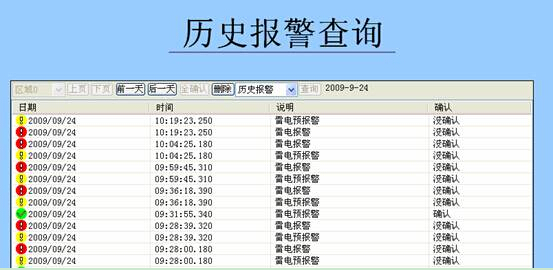

2、歷史報警查詢：

系統可以查詢?nèi)我鈺r間段的報警記錄，起始時間和時間范圍可以自由設定，并可以查詢報警確認狀態。

3、短信報警及設置：

系統可以設置短信報警，即當報警發生時，會自動將報警信息以短信的形式發送到指定人員的手機中。獲得報警的責任人和手機號可以配置，可以添加、修改、刪除各配置信息。

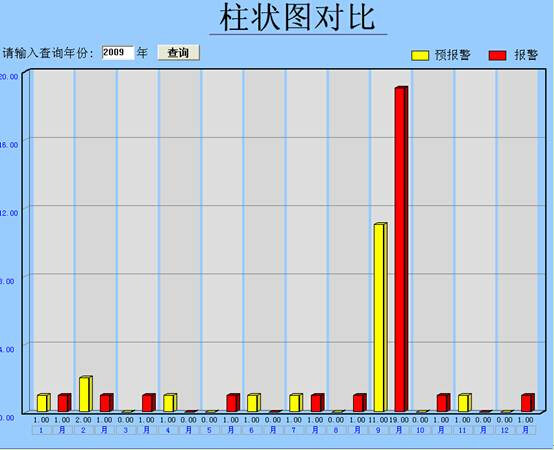

4、報警次數柱狀圖對比分析：

為了便于分析一年的報警情況，系統提供柱狀圖對比分析，可以按照設置查詢指定年份的報警次數，以柱狀圖的形式顯示。

四、總結

整個系統的硬件部分采用廣州捷寶德昌公司北京分公司的產品，搭配紫金橋監控組態軟件，利用紫金橋軟件具有的多級報警及多種報警方式的優勢，達到了意想不到的效果。系統反應及時、可靠，報警功能完善，并具有短信報警的功能，自投入使用以來，大大降低了雷電災害造成的經濟損失，獲得了用戶的廣泛好評。
