摘要：文章主要介紹世紀星組態軟件在某日化廠的配料拌和監控系統的應用，重點介紹了配方管理，操作管理等技術。

關鍵詞：世紀星組態軟件；日用化工；配方；安全管理。

1 前言
　　日用化工行業為了滿足消費者的個性化需求，需要生產的產品系列較多，因此要求工廠的生產工藝流程能夠與工藝配方系統相適應，借助組態軟件靈活的配方方案對配方系統的優化管理，具有極其重要的作用，本文以某香皂廠拌和監控系統為例，詳細介紹世紀星組態軟件在配方管理及安全操作管理的應用。

2 系統方案
　　香皂拌和工藝主要流程如下，主要原料TCC和鈦白粉投入料倉，經過稱重振打器計量壓實，由變頻電機驅動的絞龍輸送到放料器，在經過電子秤稱重控制放料電磁閥，進入拌和儲罐，其他輔助原料染料和香精經過緩沖罐也輸送進入拌和儲罐，在拌和罐內攪拌均勻后，放料進入香皂分離環節。稱重檢測控制器選用了梅特勒-托利多的電子秤，另選配了歐姆龍的CJ1 PLC監控閥門，液位，電機等設備。上位機組態軟件選用世紀星組態軟件，實現和多個電子秤，PLC快速通信。如圖1所示。

圖1 拌和監控系統結構圖

3 系統特點
3.1 流程顯示效果好
　　整個拌和系統可以集中到一個界面上顯示，世紀星軟件集成了豐富的工藝設備圖庫，可以方便的開發出形象逼真的工藝流程圖，畫面支持3D方式動態顯示各個設備的狀態，實時值等，顯示效果十分理想，如圖2所示。

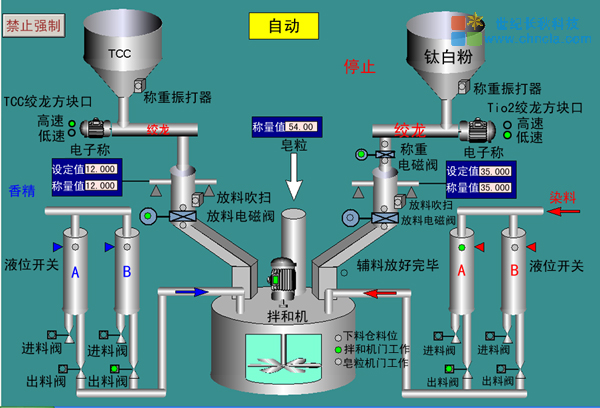

圖2 拌和系統工藝流程圖

3.2 強大的配方管理能力，安全的操作管理
　　世紀星組態軟件集成的配方模板和ODBC數據庫連接技術，可以很方面的利用SQL數據庫管理各種類型香皂的參數信息，配合配方操作能力，實現工藝參數的快速上傳，下載，存檔，查詢等。世紀星軟件同時集成了安全權限訪問級別和安全區，可以極大的保證配方的安全及操作的安全，避免誤操作的發生。如圖3，4，5所示。

3.3 穩健的多設備實時通信
　　通過世紀星強大的分時多設備通信技術，可以在多核CPU上實現更快的數據采集，和多個電子秤，PLC高速通信，從而滿足了配方管理，在線稱重實時快速的要求。

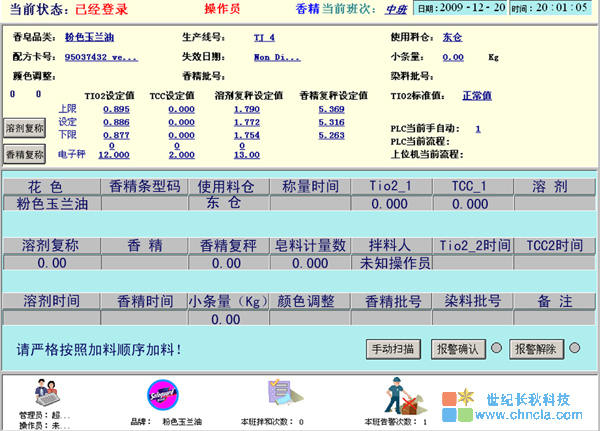

圖3 拌和配方參數設置畫面

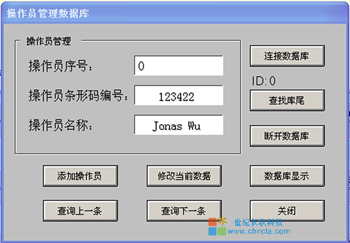

圖4 操作員安全管理

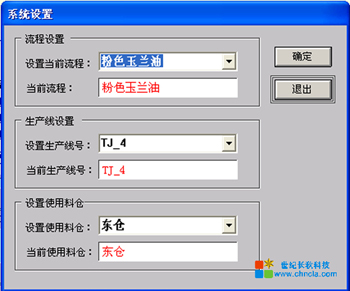

圖5 配方選擇畫面

4 結論
　　拌和系統的配方數量眾多，通信設備眾多，要求達到快速及時的通信，安全的配方管理和工藝操作，世紀星軟件的全面的功能確保了拌和系統的可靠性和實時性，安全性，確保了香皂拌和系統的連續穩定運行。
