1 引言
物資倉儲是現代物流及工廠產品管理等的重要方面，一些特殊行業的物品要求倉庫內的溫度、濕度等環境物理量保持恒定，有些物資流動性大的倉庫還要求對每天進出倉庫的物資數量登記，還要求對倉庫內的物資進行動態查詢，并給出日報表和月報表。
使用世紀星組態軟件對儲備倉庫將測量結果用數字和曲線兩種形式顯示并記錄，并通過WEB發布功能，實現遠程聯網監控。當倉庫內發生危險如起火或有害氣體泄漏時，系統會立即接通報警器并打開通風或其他消防設備，并通過手機短信等方式報警。倉庫管理人員將每日的入庫出庫情況進行記錄并存盤，主管部門工作人員通過辦公室里的計算機來查看儲備倉庫物資的保管情況，方法是調出保存在硬盤里的記錄數據和曲線以及入出庫記錄數據，可以通過打印機以報表的形式打印出記錄的信息。
2 系統的硬件構成
系統主要由上位計算機、采集模塊、可編程控制器、各類傳感器、電磁閥、報警、通風設備等組成，根據需要系統還可以增加圖像監視設備。
?。?）各類傳感器：主要有氣體傳感器，溫度傳感器和濕度傳感器，其中氣體傳感器用來監測倉庫內有無有毒氣體存在，如果貯藏物品發生霉變或者發生有害氣體泄漏可以及時發現。
?。?）采集模塊：將傳感器輸出的4-20mA電流變換為數字信號，并與計算機通信，將數據傳遞給上位監控計算機。
（3）可編程控制器：接收上位監控計算機發來的控制信號，驅動電磁閥接通與斷開，或者通風設備、加熱、除濕等設備，最終控制加熱、制冷、通風以及報警設備的工作。
?。?）執行部件：包括報警器、通風以及其他消防設備，加熱、通風、除濕等設備，用來調節倉庫物理環境。
?。?）計算機：是本系統的核心部件。它對傳感器陣列得到的信號進行數據采集和變換處理，從而得到送入傳感器陣列的被測倉庫的環境變量信號，經過和設定的能夠保證倉庫內的物品正常貯存的環境物理量比較，若有偏差就給PLC發出控制信號，進而驅動執行設備減小偏差。同時，計算機能儲存溫度、濕度等數據，并繪制成曲線，供操作員查詢。
系統設計原理是傳感器采集到現場的物理環境數據，如：溫度、濕度、氧含量等，轉化為電信號傳遞給采集器。采集器通過串口通信與上位機監控計算機連接，將數據傳遞給上位機?？删幊炭刂破骺刂萍訜?、通風、除濕等設備的運行。當現場環境發生變化，環境數據傳遞到上位機經過判斷超標后，上位機給可編程控制器發出指令，可編程控制器控制通風、加熱等設備運行調節現場環境。
3 監控系統的軟件結構
對軟件產品而言，良好的通用性、快速開發、容易掌握、用戶可維護性，是開發中的難點。由于倉庫內的溫度、濕度等物理量變化不可能太快，因此每隔1分鐘采集記錄一次被測信號已經足夠。世紀星采用文件記錄方式記錄數據，在一般的硬盤空間下，能永久保存歷史數據，方便查詢。
3.1軟件畫面
?。?）狀態顯示畫面。狀態顯示畫面主要顯示各膠帶當前運行狀態信息值，如當前倉庫內被測點的溫度、濕度、氣體以及一些故障信息，還顯示當前的日期和時間信息。
同時還包含單臺設備控制子畫面，盡管系統起停關系已在PLC中進行組態編程，但在某些情況下還需要對設備進行單臺控制。在畫面中點擊相應設備按鈕，可對該設備進行單獨控制，數據被寫回到現場過程硬件中從而進行控制操作。
?。?）實時報警處理。對系統實時采集的數據進行判斷，發出報警信號，并按技術要求進行處理并自動進行相應的設備控制，如發生有害氣體泄漏會自動接通報警器報警并自動打開通風設備。
（3）報表打印。利用世紀星的DDE功能開發出實時報表并可以隨時打印。
?。?）實時數據曲線顯示。監視設備重要參數的變化趨勢曲線，可以了解倉庫內環境變量在一段時間的變化狀況。
?。?）環境變量記錄值和曲線查詢畫面。功能與實時數據曲線類似，只是它顯示的是過去一段時間設備的運行參數值。

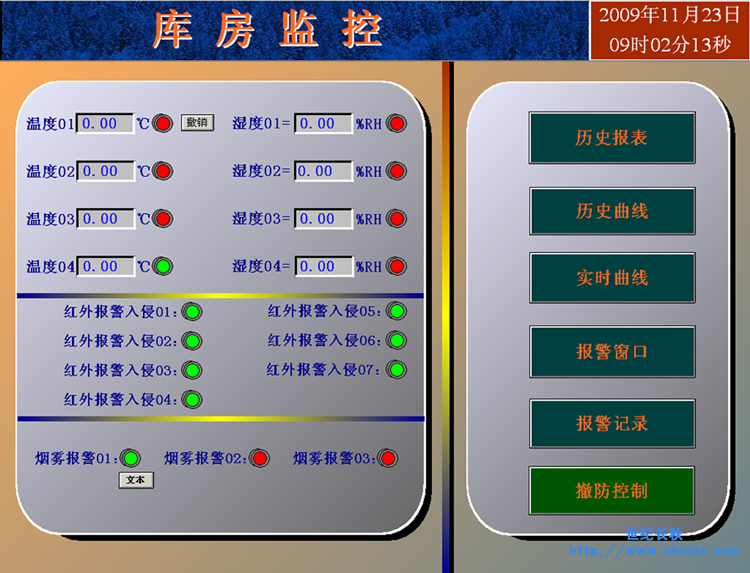

溫濕度監控及報警

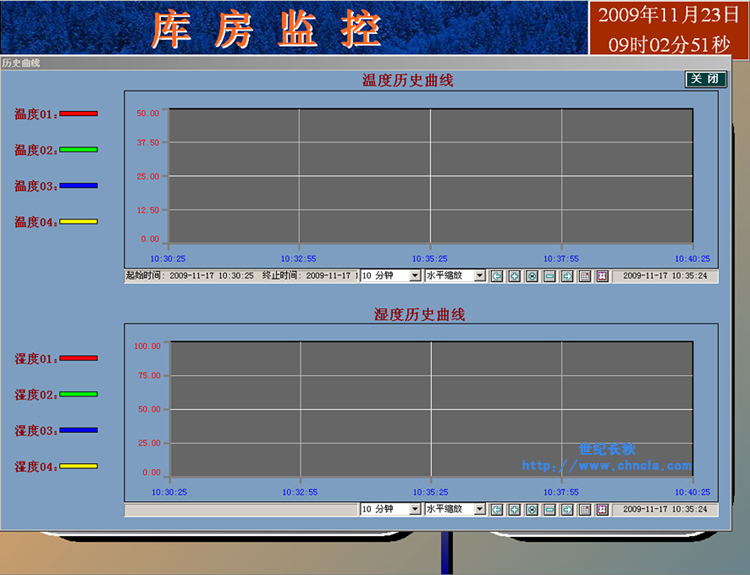

實時曲線畫面

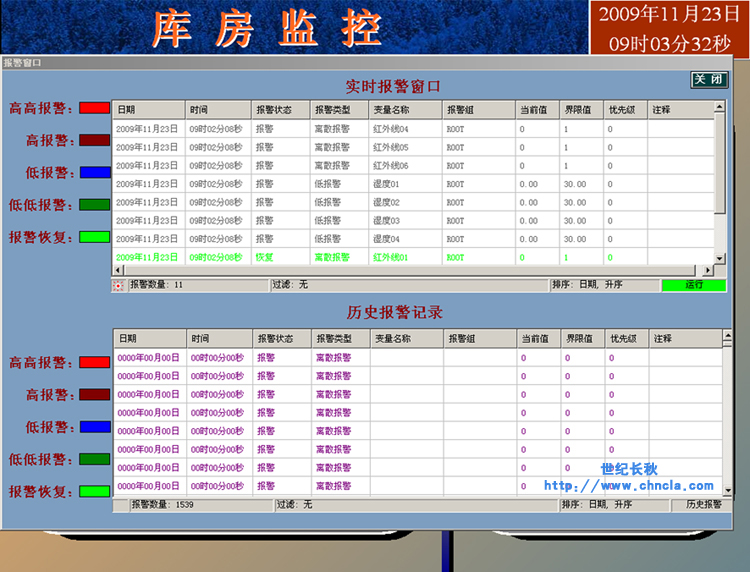

報警界面
3.2系統功能
?。?）環境變量自動監控功能。倉庫內的溫度、濕度和通風可以實現自動測量和控制。
?。?）測量結果的數字和曲線顯示功能?？梢栽谥鹘缑鎯蕊@示所有被測量的數值和動態曲線，不同測量點的被測值可以每間隔一段時間輪流顯示。
?。?）報警功能。倉庫內任意測點的測值不正常，都可以引起報警，主界面可以顯示出報警原因。
?。?）測量值和貨物進出記錄功能。能將所有測點的測量數值和曲線以及每次入庫出庫情況記錄到數據庫中，其中環境變量測量結果的記錄間隔可調。
?。?）查詢功能。可以在任何時候查詢任一天任一測點的測量數值和曲線，以及每天的入庫出庫情況。
4 結束語
按照本文的設計方案，實現物流倉庫信息化所需成本很低，但要求倉庫管理人員掌握一定的計算機知識和技能。隨著我國物流管理向國際化靠攏，有許多的物流公司及工廠產品存儲都需要儲備倉庫都要實現自動化監控和信息化管理。本文提出的用世紀星組態軟件實現倉庫的信息化管理技術已在某戰略儲備倉庫中應用，取得了很好的效果。
