隨著國家對生物科技的重視，在國內興起一波熱潮全國各地開始興建大大小小的動物房飼養各種提供實驗的動物。本文以湖南某大學的動物房工程為例介紹一下基于世紀星組態軟件的動物房監控新技術。

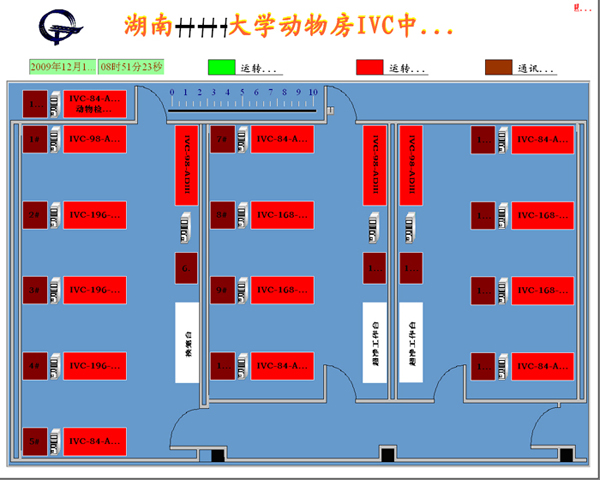

1 房間主布置圖

　　如圖1所示：

圖 1

　　在此界面中可以看到系統運行情況，如果設備通訊不上或者有參數報警在此頁面中一眼就可以直觀看出來。這里的布置和房間的平面布置圖完全一致。系統報警后操作員只要點相關按鍵（圖中“機箱”圖案部分）就可以進入房間視圖查看具體情況。

2 房間具體情況

　　如圖2，圖3所示。

圖 2

圖 3

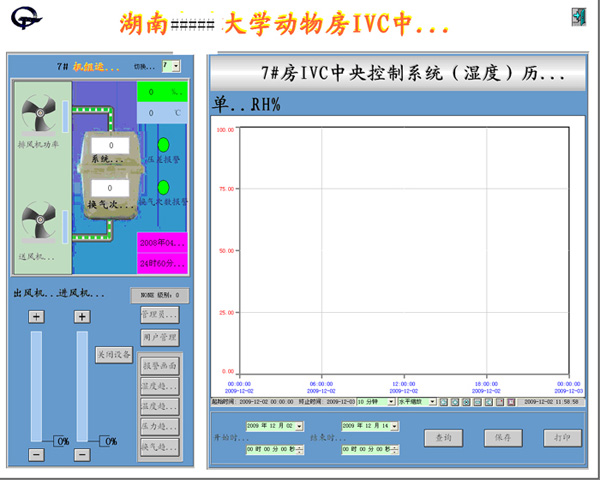

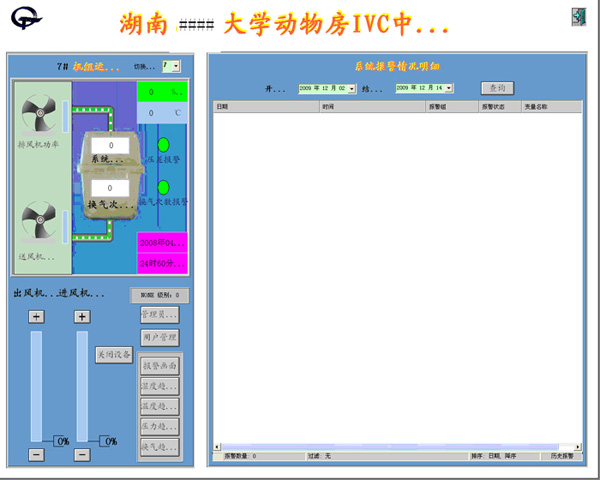

　　圖2中顯示機組相關參數情況在右側報警明細中可以根據時間查詢該房間的報警情況，圖2中就是該房間相關參數的歷史趨勢曲線圖，可以根據設定時間范圍查看歷史趨勢曲線圖，并且可以保存該曲線到電腦的目錄中或者直接打印出來。

　　在左側機組運行情況的右上角有一個下拉列表框這里可以選擇當前機組號，由圖1界面進入該畫面后默認為當前機組運行情況，當在  下拉列表中選擇機組號后整個界面的參數都會自動切換到所選機組的參數上去，包括報警框和歷史趨勢曲線圖都會相應改變，這樣在機組畫面中不必要回到主界面中就可以切換機組查看其他機組的運行情況，操作更加方便。

　　圖4是圖3中的一部分截取出來做為特殊說明，切換到機組畫面的時候默認打開的報警窗口，操作員可以通過圖4部分切換右側畫面，點擊報警畫面按鈕后報警窗口就會打開，因為一臺機組上不同參數這里設定了四種歷史趨勢曲線操作員只要點擊相應按鈕就會打開歷史趨勢窗口并且切換到相應的趨勢曲線圖中顯示。

圖 4

圖 5

　　圖5中各按鈕作用做簡單介紹：   這兩個是世紀星軟件提供的時間設定控件，操作員只要點擊就可以設定時間，設定好時間后點擊  趨勢圖中就會按照設定時間發生相應的變化，點擊按鈕  系統會將歷史趨勢圖保存到工程目錄中的  文件夾中，改目錄不需要人工建立，在保存的時候系統會自動檢測改目錄是否存在如果不存在會自動建立好文件夾并把圖片保存進去，點擊  按鈕會把歷史曲線圖直接輸出到打印機上去打印出來，操作員可能需要對打印機有相關設置，至于打印機的使用就要操作員自己去了解了。

3 總結

　　該系統采用的是采集模塊每一個模塊上送出一個機組的數據，世紀星把機組數據采集到以后做相關處理在組態界面上直觀的顯示出來，動物房對潔凈度是有要求的溫度濕度有要有嚴格的控制所以不能允許操作員頻繁進出動物房，所以有了世紀星組態監控系統就可以在監控室直觀看到動物房的運行情況，溫度濕度情況一目了然，方便動物房的監控。
