摘　要: 　根據廢堿液濕式氧化處理裝置工藝的特點,利用先進的CITECT組態軟件、新型PCC 可編程工業計算機控制技術、優化多級模糊控制理論,設計了廢堿液濕式氧化處理裝置微機自控系統,該控制系統采用B&R 2010 系列模塊作為下位機,研華工控計算機作為上位機,上位機監控軟件采用CITECT組態軟件編制,下位機控制軟件采用PG2000 高級語言編程。系統對反應器溫度實施了優化多級模糊控制,對其它參數實施了PID 控制。該系統投入實際運行,效果良好,裝置反應器溫度控制誤差≤2 ℃。反應器壓力控制誤差≤0. 01 MPa ,提高了廢堿液濕式氧化處理的質量和效果,為廢堿液濕式氧化處理裝置平穩安全運行提供了可靠的保障,達到了工藝要求的控制指標。PCC 可編程工業計算機控制技術在該裝置自控系統上的成功應用,對煉油廠污水處理裝置技術改造有一定的借鑒作用,具有較好的推廣前景。
　　關鍵詞: 　組態軟件；　PCC; 　模塊化設計；　分布式控制
　　
　　環境的污染直接威脅到人類的發展和生存,隨著環境保護意識的增強,污水的處理越來越受到重視。某煉油廠為了改善廢堿液污水對環境的污染,建立廢堿液濕式氧化污水處理裝置,該裝置自控系統采用先進PCC 可編程工業計算機控制技術,并在實際的運行中取得了良好的效果。
　　1 　裝置的工藝控制流程簡介

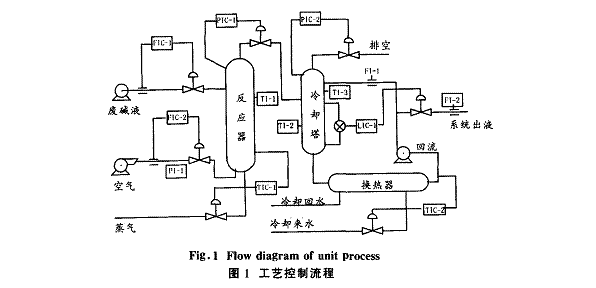

　　廢堿液濕式氧化處理裝置工藝控制流程如圖1所示, 廢堿液經泵送入反應器,與從反應器底部進入的空氣、蒸汽混合在一定的反應溫度和反應壓力下進行濕式氧化反應, 反應器的反應物經頂部的節流閥,實現絕熱閃蒸過程,將壓力降低,進入冷卻塔進行噴淋、冷凝等操作,冷卻塔排出液送入換熱器進行換熱,換熱后的廢堿液一路經泵打循環重新返回冷卻塔進行噴淋操作,一路排出系統。

　　2 　系統硬件構成

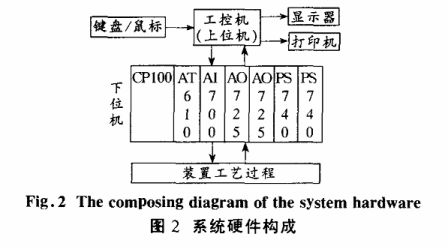

　　根據廢堿液濕式氧化處理裝置的工藝特點,該控制系統采用B&R 2010 系列模塊作為下位機,研華工控計算機作為上位機,系統硬件構成如圖2 所示。

　　下位機功能模塊CP100 為CPU 模塊,AT610 為溫度檢測模塊,AI700 為模擬量輸入模塊,AO725 為模擬量輸出模塊, PS740 為電源模塊。每個模塊都有運行狀態及模塊接線盒狀態顯示功能,每個模塊都可帶電插拔。系統設置兩個電源模塊,使下位機硬件系統具有電源冗余功能。
　　整個系統采用二級分布式上、下位結構,上位機系統完成工藝流程顯示、控制回路、參數設置、數據報表打印、參數趨勢顯示、參數報警狀態顯示等功能。下位機由B&R 2010 系列可編程計算機控制器(簡稱PCC) 構成。
　　3 　系統軟件設計
　　根據工藝控制方案的要求,我們編制了系統控制軟件,它主要由上位機組態軟件和下位機控制軟件構成。
　　3. 1 上位機組態軟件設計

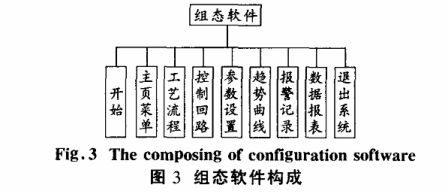

　　上位機組態軟件的開發平臺選用CITECT 組態軟件,上位機組態軟件的結構如圖3 所示。在組態軟件設計中,CITECT 組態軟件提供的強大功能,使操作畫面更貼切用戶,裝置工藝流程、設備運行狀態一目了然,提高用戶操作的安全性和可靠性。組態軟件的通信點數直接決定著組態軟件的價格,對于通信點數的數字型變量實行了軟"壓縮"和軟"解壓縮"技術[1] ,有效提高組態軟件的性能價格比,降低工程造價。

　　3. 2 下位機控制軟件設計
　　貝加萊工業自動化公司開發的可編程計算機控制器(PCC) 代表著一個全新的控制概念,它集成了可編程邏輯控制器的標準控制功能和工業計算機的分時多任務操作系統功能,它能方便處理開關量、模擬量、進行回路調節。
　　下位機控制軟件利用貝加萊工業自動化公司提供的PG2000 編程環境,根據工藝控制的要求,將工藝流程中各個控制任務,按照PG2000 中圖形設計方法(GDM) ,編制相應的任務模塊,再對任務模塊進行參數設置、變量定義和語言編程[2] 。

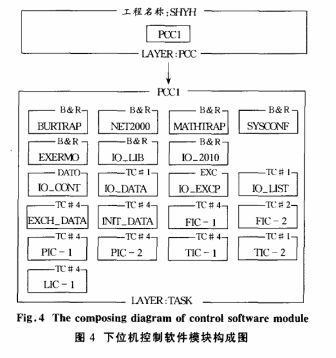

　　下位機控制軟件設計采用圖形化設計方法(GDM) , 下位機控制軟件模塊構成如圖4 所示。下
　　位機控制軟件工程名稱為:"SHYH",PCC 層包括項目"PCC1"。項目下屬TASK層包括B&R 系統模塊"Burtrap "、"Net2000 "、"Mathtrap "、" Sysconf "、"Exermo"、"Io-lib"、"Io-2010";數據模塊"Io-cont"、故障診斷"Io-excp";循環任務模塊"Io-check"、"Io-list"、"exch-data"、"init-data"、"FIC - 1"、"FIC - 2"、"PIC -1"、"PIC - 2"、"TIC - 1"、"TIC - 2"、"LIC - 1"。

　　B&R 系統模塊主要為B&R 系統硬件提供系統操作、IO 配置、系統通信、故障診斷等功能及軟件函數庫。軟件設計時只要按照B&R 模塊編程手冊的要求,將相應B&R 系統模塊設計到任務層即可。對于循環任務模塊則是設計時要考慮的重點,在該控制軟件設計中,按照裝置工藝控制任務的要求,設計了11 個任務模塊,其中"Io-check"、"Io-list"模塊主要完成I/ O 硬件的在線管理檢查;"exch-data"、"initdata"模塊主要完成I/ O 硬件采集數據的處理及參數初始化；"FIC - 1"、"FIC - 2"、"PIC - 1"、"PIC - 2"、"TIC - 1"、"TIC - 2"、"LIC - 1"模塊主要完成裝置工藝流程中工藝過程參數的調節任務。
　　對于循環任務模塊"FIC - 1"、"FIC - 2"、"PIC -1"、"PIC - 2"、"LIC - 1"、"TIC - 2"的控制算法均采用B&R2000 系統提供的優化PID 控制算法函數。通過對PID 算法函數中輸出最大值、輸出最小值、比例系數、積分時間、微分時間、濾波系數、設定值衰減系數、超調阻尼系數等參數的合理設置,使裝置工藝參數得到精確控制[3 - 5] 。
　　任務模塊部分程序如下:
　　Ta = FC-1- TA ；pid-para parameter set value
　　Y-max < FC-1-OPX；輸出最大值
　　Y-min = FC-1-OPN ；輸出最小值
　　Kp = FC-1- P ；比例系數
　　Tn = FC-1- I ；積分時間
　　Tv = FC-1- D ；微分時間
　　Para-ptr = adr (para1)
　　Tf = 0 ；濾波系數
　　Kw = 1 ；設定值衰減系數
　　Kr = 5 ；超調阻尼系數
　　Dy-max = 0
　　E-pos = 0
　　E-eng = 0
　　Fbk-mode = 0
　?。籶id-min parameter set value
　　w = FC-1-SP
　　x = FC-1-PV
　　PID-para ( 1 , Ta , Y-max , Y-min ,Dy-max , Kp , Tn ,Tv ,Tf ,Kw ,Kr ,E-pos ,E-eng ,Td ,fbk-mode ,d-mode ,parrptr,status) ；PID 參數處理
　　PID-min (1 ,0 ,w ,x ,adr (para1) , staus ,Y, I- ,D - )；PID 運算
　　If FC-1-OPM= 1 Then ；手自動方式判斷
　　IF Y> = 26213 Then
　　Y= 26213
　　End if
　　DA-FC-1 = Y+ 6554
　　FC-1-OP = DA-FC-1
　　Else
　　DA-FC-1 = FC-1-OP
　　End if
　　對于反應器溫度控制回路(TIC - 1) 運用模糊控制理論,設計了先進的模糊控制算法實現了對溫度的精確控制。模糊控制是應用模糊集合理論,基于模糊條件語句描述的語言控制規則,根據模糊推理和模糊判決,查詢模糊控制表,解模糊,得到精確的控制量。本系統模糊控制利用偏差E 和偏差變化率ΔE 構成二維優化多級模糊控制器。
　　本算法中Et 和ΔEt 論域?yàn)閇- 6 , + 6 ]的13 級,Ut為[- 7 , + 7 ] 的15 級,構成模糊控制規則表。該表由離線計算得到,為一個13 ×13 的矩陣,由左到右按行依次存入PCC 的內存單元中。算法執行時,根據Et 和ΔEt 的值由式(1) 得到模糊控制表中偏移地址:
　　T = 13 ( Et + 6) + (ΔEt + 6)   (1)
　　式中13 ( Et + 6) 為所屬行在內存中的偏移地址,ΔEt + 6 為所屬列在內存中的偏移地址。
　　優化的多級模糊控制系統根據前饋控制原理引入了函數:
　　Ug = r/ k + Kg xUt(k)   (2)
　　式中k 為對象的放大倍數,實際應用可估計為穩態溫度值與輸出量的比值, Kg 為前饋修正系數。本系統的輸出量表達式為:
　　U = Ku xUt + r/ k + Kg xUt   (3)
　　式中Ku 為比例因子。本系統的多級模糊控制根據E、ΔE 變化范圍,分為多層,各層具有不同的論域。當系統軌跡進入某一層時,控制系統就采用所在層的范圍作為新的論域,修改Ke 、Kec、Ku 的取值。這樣在偏差E 的不同范圍采用不同參數的模糊控制,再加上引入的前饋控制原理,將極大地改善系統的動態性能和穩態性能[6 - 8] 。

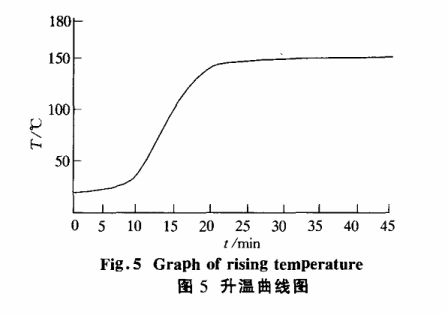

　　反應器溫度由于采用了模糊控制算法,獲得了理想的控制效果。控制升溫響應曲線見圖5。

　　從升溫曲線可見優化多級模糊控制的動態性能和穩態性能具有如下特點: (1) 無超調量; (2) 控制精度高; (3) 系統余差小; (4) 系統反應速度快。
　　優化多級模糊控制是對傳統PID 控制的發展和補充,它特別適應于對象滯后大,且要求無超調量控制場合。
　　4 　現場應用
　　PCC 控制技術在某煉廠廢堿液濕式氧化污水處理裝置自控系統上獲得了成功應用。自2001 年1月投入運行以來,狀況良好,裝置反應器溫度控制誤差≤2 ℃,反應器壓力控制誤差≤0. 01 MPa , 裝置主要參數測控水平完全達到了工藝要求,改善了廢堿液濕式氧化污水處理質量,同時減輕了裝置操作人員的勞動強度,提高了裝置自動化程度。
　　參考文獻
　　[1] LIN Zhi - qiang(林志強) . The application of CITECT configuration software in computerized monitoring system of arc furnace(CITECT組態軟件在電弧爐計算機監控系統中的應用) [J] . Process automation instrumentation(自動化儀表) ,2003 ,24 (10) :58- 60.
　　[2] QI Rong(齊蓉) . 最新可編程控制器教程[M] . 西安:西北工業大學出版社,2000 : 200-202.
　　[3] YANG Xian - hui (陽憲惠) . 現場總線技術及應用[M] . 北京:清華大學出版社,1997.
　　[4] LUO Zhi - jun(羅志軍) ,YIN Bin(尹斌) . Field Dus control system based on Profibus - Dl for PLC and PC(基于Profibus - DP 的PLC 與現場總線控制系統) [J] . Control & automation(微計算機信息) ,2004 ,11 :5 - 6.
　　[5] LIMing(李明) ,YANGCheng(楊承) ,YANGCheng - yu(楊成語) . PID control system of the hot - press based on PLC(基于PLC 的熱壓機PID 控制系統) [J] . Forestry machinery & wood working equipment(林業機械與木工設備) ,2004 ,32 (12) :56 - 58.
　　[6] LI Xia (李霞) ,SU Li (孫麗) . Intelligent boiler control system and anti - interference measures(鍋爐智能控制系統及抗干擾措施)[J] . Process automationinstrumentation(自動化儀表) ,2003 ,24 (6) :46 - 48.
　　[7] CHENGXiao - ming(成曉明) ,LIU Ai - mei (柳愛美) ,TIAN Shu - mei (田淑美) . Optimize and realization of multilevel fuzzy control in stove temperature based on PLC(基于PLC 的爐溫多級模糊控制的優化與實現) [J] . Application of electronic techolnogy (電子技術應用) ,2001 ,27 (12) :31 - 34.
　　[8] HE Li - min(何立民) . 單片機應用技術選編5[M] . 北京:北京航空航天大學出版社,1997 : 414 - 454.
　　作者：王加倫  (撫順石油化工研究院, 遼寧撫順 113001)
　　作者簡介:王加倫(1960 - ) ,男,北京市,工程師。
