作為2008奧運會的重要賽事場館，國家游泳中心（“水立方”）堪稱現代建筑史上的一顆明珠。水立方總建筑面積65,000~80,000m2，與中軸線另一側的國家體育場遙相呼應、相得益彰，以和諧的面貌把主場區的氣氛推向高潮。水立方現可容納座席17,000個，2008奧運會的游泳、跳水、花樣游泳、水球等重要水上賽事將都在這里舉行，并且賽后它將成為北京最大的、具有國際先進水平的多功能游泳、運動、健身、休閑中心，成為奧林匹克運動留給北京的寶貴遺產和北京城市建設新亮點。

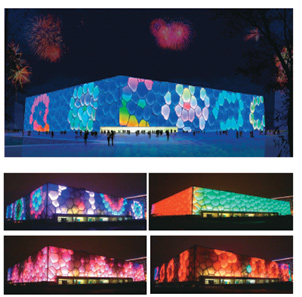

水立方燈光奪目
滿足嚴格的照明控制要求
在建筑照明和燈光景觀方面，晶瑩剔透、變幻莫測的水立方更是成為最先進的燈光控制技術的“集大成者”，而來自MOXA這一工控民族品牌的網絡通訊產品則成為了“集大成”過程中的重要功臣。
就一個大型建筑而言，在燈光方面首先是要滿足其內部照明的必備功能需求，其次才是景觀燈光點綴。作為奧運會主要的比賽場館，水立方對于內部照明的控制與通訊有著非常嚴格的要求。主要體現在：
網絡具有冗余的能力，某處網絡出現故障時，能夠切換到備份路徑，不影響通訊。
水立方的運營時間很長，要求交換機要具有很長的MTBF時間。
北京的溫度變化很大，要求設備支持寬溫操作。

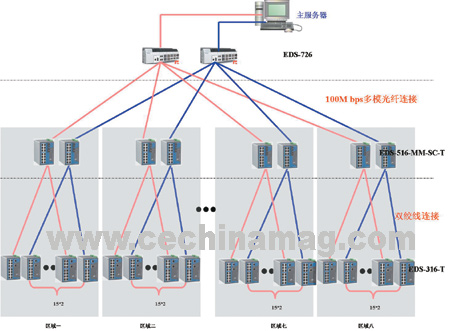

水立方內部照明控制系統結構
水立方的照明控制系統結構如圖所示：網絡全部采用雙網冗余架構，在邏輯上從底至上依次可分為設備層、匯聚層和核心層三層，而MOXA的一系列以太網交換機產品則應用在這個網絡各個層次上。
首先，在現場終端的燈光控制器部分，采用了MOXA的188臺EDS-316-T16口非網型以太網交換機，主要負責連接現場的LED燈光控制器，控制燈的開關和顏色。這款交換機專為惡劣的工業環境設計，符合FCC、TüV、UL及CE標準，通過了100％的燒機測試，滿足了現場控制嚴格的可靠性要求，并且內嵌的智能報警功能，可以幫助系統維護與監控網絡的運行狀況，具有很好的智能化通訊能力。
其次，作為現場與中央監控室的連接部分，照明控制網絡的匯聚層應用了MOXA的16臺EDS-516A-MM-SC16口網管型冗余以太網交換機，主要用于連接現場層和核心層，一方面向下與EDS-316-T進行雙絞線連接，另一方面向上與EDS-726進行多模光纖連接，通訊速率為100Mbps
在最上層的核心層部分，采用了MOXA的高端產品——兩臺EDS-726 24+2G模塊化千兆冗余以太網交換機，負責連接匯聚層的EDS-516A-MM-SC和服務器。
據系統的集成商介紹，水立方照明系統控制項目選擇MOXA的產品，主要因?yàn)镸OXA的工業以太網交換機所具備安全可靠性和環境適應性。例如這些產品都通過了國際UL、IEC，國內CE 、海事認證DNV、GL等眾多認證；其操作適應-40-75℃的寬溫環境和5%-95%的相對濕度環境，平均無故障時間MTBF達240,000小時，無風扇的工業設計還降低了設備能耗和噪音。
簡化復雜的燈光景觀控制
相對于一般建筑，水立方還有對建筑外觀的藝術燈光景觀要求。每當夜色降臨，五彩繽紛，晶瑩奪目的水立方的背后，是一個包含了40多萬支LED，50萬粒大功率發光二極管和3.7萬套專用景觀燈具，近6萬個結點的龐大控制網絡，也是世界上最大的LED藝術燈光工程。

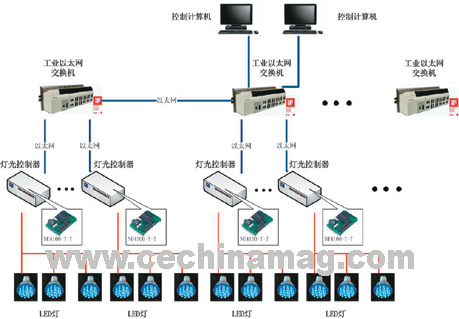

水立方藝術燈光景觀燈光控制系統結構
在如此龐大的燈光控制網絡中，通訊無疑是最為重要的。作為典型的串口設備，大量的LED燈光控制器需要進行與上層以太網進行通訊，以便實現分布集中式的監督與控制。對此，世界級串口設備聯網專家——MOXA的嵌入式模塊在簡化設備聯網和簡便安裝過程中發揮了重要作用。
負責對該項目進行系統集成的某景觀工程公司的工程師介紹說，他們選用了MOXA的NE4100T-T嵌入式設備聯網模塊作為通訊設備。該模塊內建的TCPIP通訊協議可以輕松地將串口設備聯網，不需要花大量的時間與精神編寫TCPIP通訊協議。同時，這款模塊產品體積精巧，連信用卡的一半都不到，這樣的體積可以使得NE-4100T與串口設備進行輕松的整合，而人性化的設定選項也使得使用非常方便。
隨著全球“更節能、更環保，更科技化”的經濟發展要求，結合“綠色奧運、科技奧運、人文奧運”三大理念，MOXA作為致力于為用戶提供工業通訊完整解決方案的供應商，在行業里最早獲得綠色環保（RoHS）產品認證。MOXA的串口卡、串口轉以太網服務器、工業以太網交換機和工業級嵌入式計算機等產品，以高可靠性、高效率、低功耗等產品特征，不僅使水立方美侖美奐的燈光控制得以實現，而且在首都機場三號航站樓、北京地鐵、北京道路智能交控系統、CCTV新大樓、奧林匹克公園、國家體育場鳥巢以及安檢系統在內的很多奧運基礎和配套設施也都可以看到MOXA產品的完美表現。
