項目介紹
　　為了大幅度提高交通道路安全性，高效率查處違章車輛，減輕人力勞動，實現全過程自動化處理，深圳寶龍工業區在園區內導入道路交通智能車牌識別系統。
　　該系統基于視頻觸發，能對視頻流中的一個或多個車輛進行實時的、準確的抓拍和識別。此外，采用視頻檢測技術對指定車道的各種違章車輛進行自動抓拍，對車輛牌照進行自動識別，并和管理數據庫的數據進行比對，發現目標并及時記錄車牌及其顏色、車速、路經時間、車型等，同時報警提醒執法人員對可疑車輛進行檢查。不僅如此，該系統提供數據庫支持、網絡支持、現場報警等工作模塊，可以充分實現全過程自動化處理。運用該系統，不僅可以大幅度提高效率，還大大減輕人力勞動，自動完成對車牌的高效識別。
　　系統需求
　　 ? 智能車牌識別系統可分為前端信息采集系統、通信網絡傳輸系統、中心管理應用系統三大部分。前端信息采集設備將采集到的數據轉化成數字以太網的格式通過工業以太網傳輸?shù)胶笈_(tái)監控管理中心，所有視頻及檢測數據在中心統一接入系統專用的TCP/IP網絡，實現實時監控、存儲和檢測應用
　　? 通信網絡傳輸系統需采用千兆以太網絡，可傳輸大量的照片和視頻文件
　　? 能適應嚴苛的現場應用環境，例如抗電磁干擾等
　　Moxa解決方案
　　在通信網絡傳輸系統中，智能車牌識別系統其前端采集的信息基于一個可靠穩定的千兆級工業以太網進行數據傳輸，系統選擇了Moxa EDS-510A/518A系列千兆網管型冗余工業以太網交換機，將現場高清數字?jǐn)z像機采集的高清視頻信號，以及其他檢測設備采集的數據，通過工業以太網傳輸至后臺管理中心。千兆網絡傳輸能力允許數據和視頻圖像的實時傳輸，大大提高了對違章車輛的抓拍和監管、追蹤工作。
　　在這個應用中，Moxa EDS-510A/518A網管型工業以太網交換機的千兆以太網端口可以用于組建千兆冗余環網Turbo Ring，且自愈時間<20ms，這樣確保同時傳輸數據和視頻圖像的千兆以太網絡得以可靠和穩定運行。并且，EDS-510A/518A網管型工業以太網交換機可通過網頁瀏覽器和Windows utility進行各項管理設定，讓整個安裝過程與后期維護更為快速和準確。
　　此外，由于應用現場處于室外，環境較為惡劣，Moxa EDS-510A/518A支持-40～75℃的寬溫作業范圍完全適用于現場環境。此外，產品具備IP30防護等級，并通過多種EMS認證，其工業化設計大大滿足現場應用。EDS-510A/518A網管型工業以太網交換機還可通過E-mail、繼電器輸出等方式實現自動報警，便于應用工程師快速進行故障排解。
　　不僅如此，對一部分串口設備來說，Moxa還提供了NPort 5230串口設備聯網服務器，在應用現場，可以將RS-232/422/485串口設備連接至以太網，其具有Moxa專利的自動數據流向功能（ADDC?），所有串口均自帶15KV ESD保護，確保數據傳輸和通訊的穩定。
　　系統配置圖（正在外包重新畫）

　　為什么選擇Moxa？
　　? EDS-510A/518A系列交換機可以組成千兆以太網絡，完全滿足視頻數據的大帶寬需求
　　? Moxa交換機寬溫設計，抗電磁干擾設計可以完全適應惡劣環境
　　? EDS-510A/518A系列交換機無風扇和低功耗的設計有力保證了設備運行可靠、穩定，其MTBF均達20年以上
　　? EDS-510A/518A系列交換機還可以通過E-mail、Relay、OPC data等三種方式發送故障報警信息，SNMP Trap還可有效捕捉故障點
　　工程師不但能夠采用Web方式管理、配置EDS-510A/518A系列交換機，而且可以通過以SNMP OPC Server軟件集成的網絡監視軟件實時監控網絡的每個端口的狀態
　　應用產品介紹

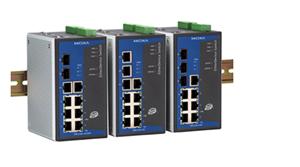

　　EDS-510A
　　? 3個千兆口和7個快速以太網口
　　? 支持Turbo Ring（自愈時間< 20 ms）、RSTP/STP（IEEE802.1W/D）以太網冗余協議
　　? 支持QoS，IGMP snooping/GMRP，VLAN，LACP，SNMP V1/V2c/V3，RMON
　　? 寬溫可達-40~ 75℃
　　EDS-518A
　　? 2個千兆口和16個快速以太網口
　　? 支持Turbo Ring（自愈時間< 20 ms）、RSTP/STP（IEEE802.1W/D）以太網冗余協議
　　? 支持QoS，IGMP snooping/GMRP，VLAN，LACP，SNMP V1/V2c/V3，RMON
　　? 寬溫可達-40~ 75℃
