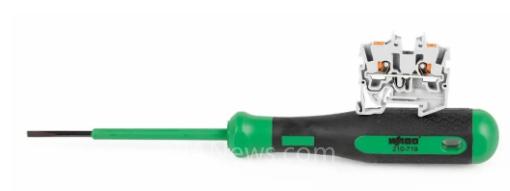

萬可新推出的TOPJOB S小型接線端子的額定橫截面為1mm2，外形緊湊，可在狹窄的接線盒中進行連接，非常方便，是真正的空間節省高手。
緊湊設計，功能完整
新型TOPJOB S小型接線端子外形設計小巧，使得該產品可在緊湊的空間，例如電機和泵機的接線盒內方便的實現導線連接，十分輕松和快速。
小型端子同樣擁有完整的功能特性，擴展了萬可現有的TOPJOB S接線端子系列：
● 額定截面積0.14 … 1 (1.5) mm2，24 ... 16 AWG
● 額定電流13.5 (17.5) A
● 額定電壓500V IEC / 300V UL
● 認證信息CCA、UL、CSA、IECEx、AEx
安裝靈活
此次推出的新型TOPJOB S小型接線端子分為帶有操作孔和帶有推壓鍵兩個系列，為客戶提供了各種安裝選項，充滿了靈活性，可安裝在15 × 5.5 mmDIN導軌上，也可安裝在帶有法蘭或嵌入式安裝腳的安裝板上。
01、用于15 × 5.5mm型導軌安裝
● 帶有操作孔或推壓鍵
● 直接接地
02、通過固定耳實現面板固定
● 帶有操作孔或推壓鍵
● 通過M4螺絲安裝
03、通過固定銷釘實現面板固定
● 帶有操作孔或推壓鍵
● 安裝板厚度，最小0.6mm / 最大1.2mm

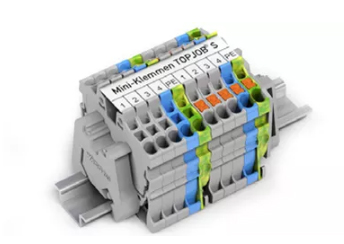

數字工程，多行標記

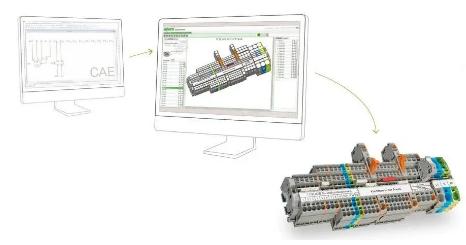

新型TOPJOB S小型接線端子，可通過標準的CAE工具進行電路圖設計，也通過萬可smart designer在線免費配置軟件進行端子排組裝配置設計。
CAE tools通過與CAE工具的接口進行自動端子排組裝，只需按一下按鈕，即可看到零件清單和流程圖，十分簡單。
萬可新型TOPJOB S小型接線端子是TOPJOB S接線端子系列的最小版本，因此所有的TOPJOB S系列配件產品也都與該產品兼容。

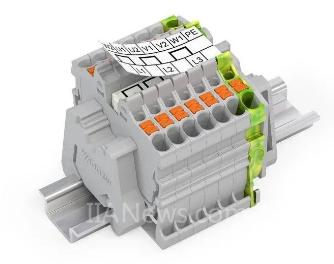

例如，在緊湊的電機接線盒中，通過預組裝三角形連接跨接器，實現三角形連接方案，多行標記條進行連接類型標識等任務。
該系列新品將在2020上海工博會上與大家首次見面，想要了解更多產品信息，歡迎來到萬可展臺一睹為快。
