4月19-21，制藥機械展將在青島舉辦，貝加萊將一如既往參加這一產業盛會，與業界共同探討制藥工業的挑戰、機遇以及實現智能制造所需要的解決方案。
　　產業不斷存在著更高品質、更低成本以及更快交付的需求，而“個性化”又使得這一需求變得更具挑戰，智能制造與工業4.0的勃然興起正是聚焦于解決如何在個性化時代實現生產的品質、成本與交付能力的不斷優化。
　　我們拿出7大亮點，這些均與制藥工業相關的產品、技術，將為您的設備、產線帶來最大的附加值，助您贏得市場先機，歡迎您來貝加萊展臺坐一坐。
　　亮點1：工業平板電腦-IP69K防護等級
　　制藥工業對于操作面板有特殊的需求，這表現在以下幾個方面：
　　（1）.確?，F(xiàn)場沖洗時的高防護等級；
　　（2）.不銹鋼外殼設計
　?。?）.表面純平設計的玻璃屏
　　靈活的模塊化設計
　　對于B&R的Panel PC或基于PC的控制而言，HMI顯示單元可以作為單獨的部分進行選配，而控制部分無論采用APC 2100或Panel PC 900系列均采用相同的HMI單元進行組裝。

　　圖1-B&R提供了最為靈活的工業PC與HMI的靈活組合方式

　　高性能系統
　　一直以來，B&R提供的Panel PC產品均是將HMI功能與PLC控制集成于一體，因此，貝加萊Panel PC系列控制器具有極高的性能用于處理復雜的任務：
　　（1）復雜的回路調節任務
　?。?）高速運動控制、機器人集成任務
　　（3）擔任一個產線的數據采集中心（OrangeBOX），并通過OPC UA與MES/ERP等系統互聯；

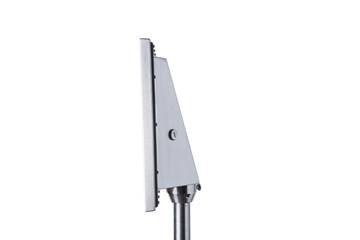

　　圖2-為制藥工業提供的整體防護等級IP69K的平板電腦

　　制藥工業多種選擇
　　B&R不僅提供了標準寬屏設計，其尺寸最大23.6英寸，并且可以支持豎屏的安裝，滿足緊湊空間以及最大的屏幕表現能力。

　　圖3-貝加萊Panel PC—提供多種選擇

　　亮點2：SuperTrak-實現最為靈活的生產
　　SuperTrak-革命性的輸送系統
　　本次CIPM上，貝加萊還將展出一個對于制藥產線而言非常重要的產品—SuperTrak，一個基于柔性電驅輸送系統，它為生產帶來了最大的靈活性，通過在直線軌道上的多個動子之間的靈活變化，實現生產訂單的變化，對于制藥行業的灌裝、裝瓶、泡罩封裝等各種生產環節而言，SuperTrak將會產生其制藥生產的最大靈活性。
　　對制藥生產的好處：
　　--在換單時更為靈活的調整，僅需參數快速設置；
　　--與產線機器人、機器更為緊密的同步配合能力；
　　--極低維護與當機， OEE大幅提升；
　　--簡單維護，不僅低維護需求，而且非常簡單進行更換即可；

　　圖4-SuperTrak更為靈活的生產

　　對于制藥而言，其產品多樣性、變化的訂單、緊湊的產線設計，SuperTrak是革命性的對產線升級的輸送系統解決方案。
　　亮點3-mapp為您更快設計機器
　　機器智能化—響應智能制造
　　顯然，智能制造的基礎是具有感知、采集、控制、分析等能力的裝備，否則，無從談及制造的智能化，而智能機器則具有以下特征：
　?。?）.建模仿真能力-通過建模，機器可以適應于各種藥品的泡罩/充填包裝、液體灌裝、粉體/顆粒包裝等，針對不同的藥品類型進行工藝的自適應，工廠操作人員僅需通過參數設置即可構成變化的訂單生產。

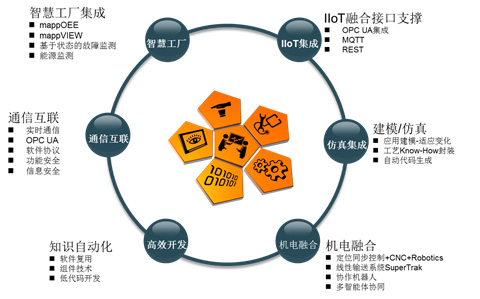

　　圖5-機器智能化開發平臺

　?。?）機電融合:包括與機器人的集成，對于制藥行業還包括品質管理、流程控制等的協同。
　?。?）.通信互聯：包括機器的實時控制如POWERLINK、Profinet等，也包括了通過OPC UA共享信息模型實現語義互操作的能力。
　?。?）.智慧工廠/IIoT的接口，這主要包括了對OPC UA、MQTT、AMQP等接口的支持，以及采用Web技術實現機器的訪問，對于制藥行業還包括了審計追蹤能力。
　　mapp-加速智能裝備的開發
　　mapp是貝加萊為智能機器高效開發所設計的軟件應用系統，其基于軟件復用（Software Reuse）與組件技術（Components Technology），采用標準的PLCopen進行應用的封裝，通過提高已有的行業軟件封裝，對軟件進行高效的開發支持。

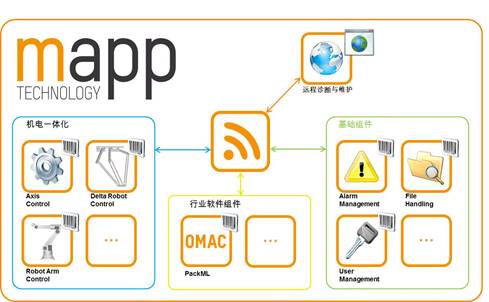

　　圖6-mapp的應用架構

　　如圖6,mapp有效的將機器的開發分為了基礎的機電一體化對象（軸、軸組、CNC、機器人）、以及行業功能、Web功能、基礎的管理功能（文件管理、配方、用戶、報警趨勢等），這樣，具有共性的部分都會被封裝為不同的mapp功能單元，而通過mappLINK對軟件進行組態配置，即可快速構成及其的應用。
　　mapp提升開發效率的思想
　　--對軟件進行復用
　　--采用可視化的開發模式
　　--擴展豐富的IT功能
　　針對制藥行業的mapp特別功能模塊
　　--mapp Aduit用于滿足FDA Gamp 21CFR認證功能；
　　--mapp User的管理使得任何人的修改權限與所進行的變更將被記錄；
　　--mapp OEE，為產線提供OEE采集；
　　--mapp Energy，提供產線能耗數據的采集與報表
　　--mappMOTION，提供了機器與機器人的集成方案；
　　--mappX…代表無限可用的mapp資源，幫助您實現智能機器的高效開發。
　　亮點4：OrangeBOX-產線數據采集
　　邊緣節點的數據采集方案
　　在工業物聯網時代，云計算適合于較長周期的任務（小時、天、周），累積較高的數據進行大數據分析。而對于很多現場側的連接、顯示與分析優化任務而言，其邊緣計算（Edge Computing）需要更為實時的產線數據，例如：OEE、能耗、報警、生產品質、訂單完成狀態等，并會有現場的指令反饋給產線，這些都需要一個更為緊密的Edge Node來實現，而貝加萊為產線、車間提供了OrangeBOX來實現邊緣側的數據采集。
　　對于制藥而言，OrangeBOX會給產線帶來較多的好處：
　　--銜接現場設備與MES/ERP的中間環節；
　　--為老工廠的數據升級提供了多種渠道；
　　--完全支持OPC UA，包括PackML、Euromap的信息模型；
　　--支持審計追蹤的mappAudit
　　--支持mapp OEE的采集；
　　--可實現mappVIEW的遠程數據服務，可以為制藥生產提供產線的遠程監測與調整；

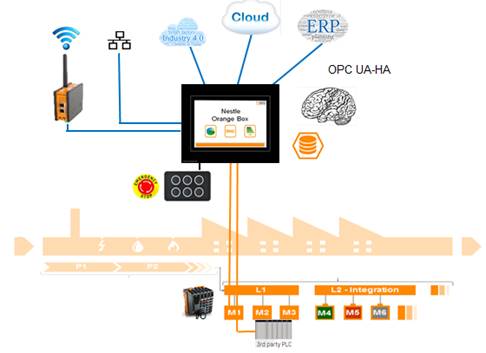

　　圖7-OrangeBOX采集產線數據用于邊緣計算

　　通過OrangeBOX對OPC UA、MQTT、REST等IT傳輸協議的支持，制藥的產線的數據將被納入到整個物聯網與大數據平臺，借助于開放的應用軟件、分析軟件，數據將被用于智能的指導生產的應用如路徑規劃、能耗調節、缺陷反饋、排產等“生產策略”類的應用中。
　　亮點5：mappVIEW-Web遇到自動化
　　mappVIEW是由貝加萊“Web-Based Automation”理念的應用軟件—它改變了傳統的嵌入式HMI系統的設計與訪問方式，采用了內置控件—這些控件完全基于Web技術來開發，可以被任意的終端所訪問—只要他們支持最為廣泛的HTML5、CSS、JavaScript的手機、PC，包括運行iOS、Andriod、Windows或者其它Linux、QNX的操作系統的終端設備。

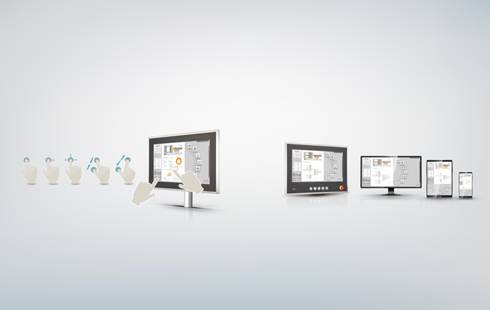

　　圖8-mappVIEW是對Web技術的支持

　　它的意義在于，機器與產線的HMI應用開發將采用最為開放的技術來實現，這樣可以借助已經非常成熟的Web技術，以及最為廣泛的Web開發資源與工程師，即可為復雜的工業應用開發豐富的、多樣的，且最易學習與操作的HMI界面。
　　mappVIEW示例
　　mappVIEW由貝加萊在其Automation Studio平臺集成，即相當于在該平臺集成了一個網頁編輯軟件，這樣，它可以實現HMI的控件與數據對象的直接訪問與顯示，無需通過其它的軟件再進行編輯。
　　mappVIEW提供多種控件如動畫、選擇框、下拉框、趨勢圖、餅圖、頁標簽、語言、命令框等在日?；ヂ?lián)網操作中最熟悉的圖標控件，非常直觀，易于理解，如圖2。

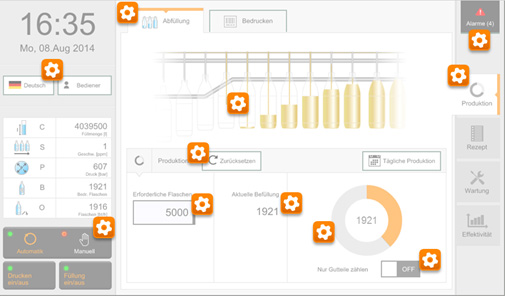

　　圖9-例:采用mappVIEW開發的界面

　　mappVIEW讓機器變得更為靈活

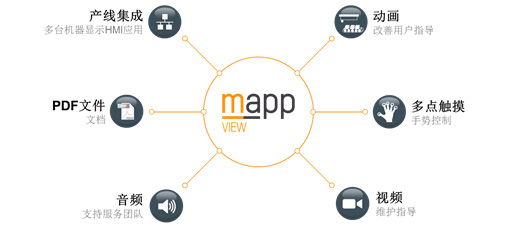

　　圖10-mappVIEW優勢總結

　　對于制藥機械和藥廠而言，mappVIEW對于機器與產線開發者而言，將會帶給他們很多便利：
　?。?）.基于Web技術，手機（iOS和Andriod）、iPAD等平板電腦均可用于訪問設備；
　?。?）.機器更直觀，操作更簡單，降低人員培訓成本，以及升級成本；
　?。?）.在線幫助、視頻安裝、維護指導，PDF文件/視頻/動畫均支持。
　　亮點6：IIoT基礎應用技術方案
　　物聯網將成為下一個熱點，而工業物聯網也正在成為產業熱點，全球的IT廠商均涉入其中，欲要奪得市場先機，云計算、霧計算與邊緣計算也快速成為了產業關注的焦點，而對于長期耕耘于此，最為緊密相關的自動化業界更是不能放棄這個廣闊的市場機會，各家企業均布局于IIoT未來的成長，作為自動化業界傳統的以創新驅動的技術領導型公司，貝加萊一直走在技術的前沿，本次CIPM，貝加萊將展示其全新為IIoT時代而提前布局的方案與產品。
　　基礎互聯OPC UA集成
　　OPC UA已經被定義為Industry 4.0和IIC的通信協議，貝加萊已經為所有的產品線集成了OPC UA通信能力，包括其智能裝備開發平臺Automation Studio、APROL智慧工廠平臺，以及基于OPC UA的安全集成。
　　OPC UA將支持發布者/訂閱者的通信模式，這滿足于工業4.0、IIoT對于數據訪問的最高效方式的支持，權限與用戶角色定義對于安全的數據通信提供保障。
　　通過POWERLINK在機器控制的實時總線方面的技術，以及openSAFETY的安全集成，貝加萊為產業提供了針對機器控制與安全的解決方案，而OPC UA的全集成則使得貝加萊在M2M和B2M方面實現了互聯與集成的開放性能力。

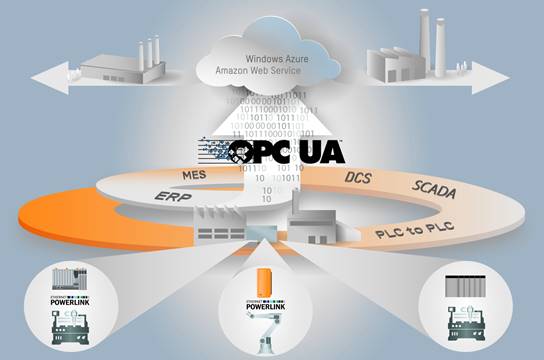

　　圖11展示了貝加萊為IIoT所提供的整體方案結構。

　　圖11-貝加萊IIoT架構

　　制藥工業工業物聯網架構

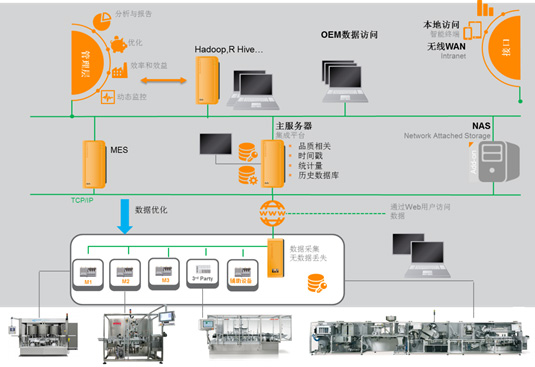

　　圖12則是基于貝加萊平臺對制藥工業提供的集成平臺：
　　通過機器的數據采集，貝加萊將機器的數據通過控制器、OrangeBOX節點采集，到APROL共享數據平臺，然后為智能分析軟件如Hadoop、Hive等進行分析、報告、優化、動態監測，也可以通過無線及本地網絡為本地控制中心所監控。

　　圖12-貝加萊制藥工業工業物聯網實現架構

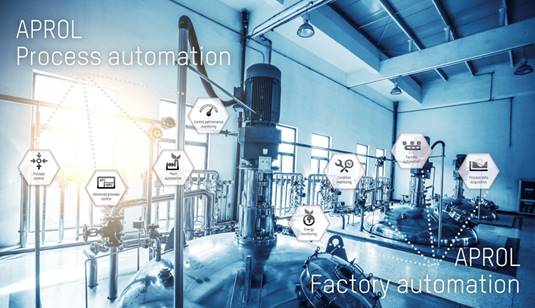

　　亮點7：APROL智慧工廠平臺
　　制藥行業有著特殊的需求，包括在硬件上的防護等級需求、緊湊的設計等，而在審計追蹤與監管方面也有著與其它行業不同的的要求，而貝加萊的mapp中也添加了審計追蹤功能，而APROL平臺則集成了審計追蹤管理的電子簽名與驗證的能力。

　　隨著智慧工廠的興起，貝加萊早在數年前將就已經將APROL功能進行了延伸，滿足PDA過程數據采集、EnMon和ConMon能源管理與狀態監測系統，用于將整個產線、工廠數據采集，并通過OPC UA共享信息模型為MES/ERP等系統所采用，以獲得整個產線的集成優化，實現工廠智能化。
　　貝加萊在制藥行業耕耘數十年，對于制藥機械廠商所需要的產品與方案有著很深的認識，讓我們與您相聚CIPM青島站。
　　歡迎光臨貝加萊展臺S2館20-1號展臺
　　橙色依舊等待您！
