澳門大學橫琴校區河底隧道，是澳門大學連接珠海橫琴校區的主要通道，隧道路線全長1,570m，其中隧道段長1,430m，設計車速為50KM/h，車道限界高度5.6米，車道寬度2×4.5米；包括1座監控中心，31個現場控制站，一套冗余控制站。
在這條澳門大學師生往返兩校區的隧道里，依托VTScada工業組態軟件開發的中央監控系統（CCMS），承載著隧道日常運營全面監控的重要作用。
圖1 澳門大學橫琴校區河底隧道，依托VTScada開發的中央監控系統，承載著隧道日常運營全面監控的重要作用
CCMS系統全面實現：

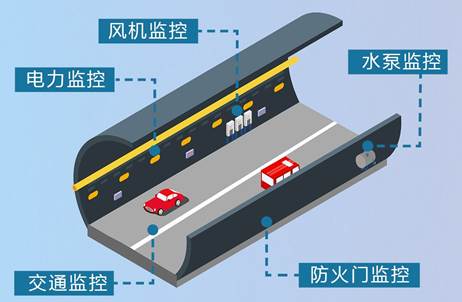

通用設備監控
● 風機監控：監控及運行車道、行人道風機，能見度、風速、風向、煙霧、CO/CO2濃度等傳感器狀態或參數值；
● 防火門監控：監測隧道內防火門磁、垂直電梯、手扶電梯的狀態，聯動CCTV與報警系統；
● 交通監控：遠程監控隧道內交通信號燈、通行燈、聲光報警器及龍門架超高探測；
● 水泵監控：監控雨水泵/污水泵/潛污泵等水泵運行狀態、水箱水位及相關報警狀態；
● 電力監控：監控隧道內所有智能電表電能參數及UPS/發電機/應急照明系統等設備的狀態。
圖2 依托VTScada開發的中央監控系統為澳門大學橫琴校區河底隧道的風機、水泵、交通、防火門、電力等電力設備實現全面監控

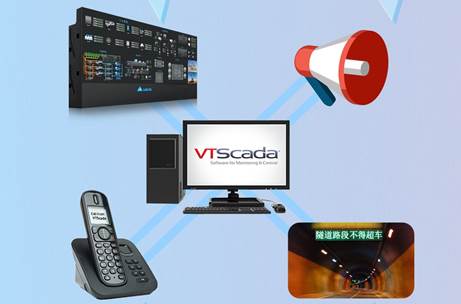

聯動第三方系統
● 聯動中央監控大屏：發生相關報警時，CCTV監控大屏彈出指定攝像畫面功能；
● 聯動緊急電話系統：通過心跳機制定時向緊急電話系統主動發送報文，監控電話狀態，撥打指定號碼；
● 聯動信息情報系統：通過CCMS選擇信息情報顯示屏顯示內容；當相關報警發生時，聯動情報牌顯示指定應急提示信息；
● 聯動公共廣播：相關報警發生時，指定位置公共廣播播報預置語音，提醒隧道內人員當前隧道情況及處理措施。
圖3 依托VTScada開發的中央監控系統與第三方系統實時聯動，澳門大學橫琴校區河底隧道信息暢通提供支持

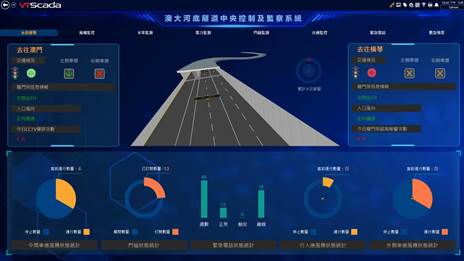

系統總覽
● 顯示雙向車道交通燈狀態、通行燈狀態、信息情報牌內容、風速風向參數；
● 顯示累計消防報警次數；
● 顯示當日CCTV彈屏及龍門架超高報警次數；
● 顯示車道與行人道風機運行狀態、防火門、緊急電話狀態統計信息。
圖4 依托VTScada開發的中央監控系統整合顯示總覽信息
應急預案
● 預置多種應急預案，包括消防應急、交通堵塞、交通事故、人員誤入等應急預案；
● 當啟動應急預案時，聯動風機、CCTV、公共廣播、信息情報、交通燈、通行燈等多系統執行相關動作。
圖5 依托VTScada開發的中央監控系統，設計了多種應急預案，為隧道安全保駕護航
除了出色的完成CCMS功能設計外，VTScada 極具特色的功能在此項目中帶給業主耳目一新的感覺：
● 參數化頁面、自定義Tag類型、自定義組件功能搶跑時間，一天即完成一周的工作量；
● 按照ANSI/ISA-18.2標準實現報警管理，為后續操作奠定良好基礎；
● 自動記錄開發人員的每一步有效動作，隨時還原到之前的任意版本；
● 更新包遠程導入服務器應用程序，保證服務器與各工作站的不間斷運行；
● 多工作站及遠程開發模式發揮搶跑時間作用，為工程的工期進展贏得了時間；
● 多種強大的冗余功能保障了數據的安全性、完整性，以及可靠的連續運行。
數字時代，隧道管理的集中監控、應急警報和數據分析愈加重要，VTScada實時直觀，快速靈活及豐富的功能，與該隧道監控要求高度契合，充分彰顯了臺達構建智能化解決方案的能力。
