控制平臺采用泓格科技W-8331 WinPAC控制器，可處理更復雜任務，可實現主控單元及I/O冗余，其特點如下：
ü 提供32位CPU、64M SDRAM和1G CF卡，可處理復雜業務
ü 采用Windows CE.net操作系統，提供多線程處理能力
ü 支持eVC++編程，幫用戶實現復雜的模糊控制程序設計
ü 提供多種通信方式滿足用戶實現冗余功能的需要
ü 更強的寬溫工作能力，滿足各種工況的高效工作
ü 內置RTC和雙看門狗保證系統穩定
在系統中W-8331搭配I-87017RC和I-87057實現模擬量采集和開關量輸出的功能。
2、集成解決方案

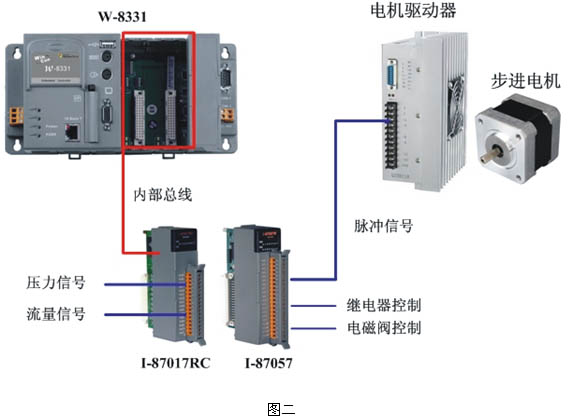

智能型水輪發電機組噴射降溫系統的基本控制系統架構如圖二。系統將模擬信號處理、數字信號處理、步進電氣控制集成在一個控制系統中，大大簡化了系統設計和系統實施所需工作。泓格還為用戶提供了豐富的開發函數，讓傳統的IT開發人員很快就掌握了自動化系統開發的特點，并可以讓開發人員專注與應用開發，而不用過多的考慮硬件實現的過程。正是這種有效的結合，讓開發人員在段時間內基于泓格PAC產品開發出了創新的控制系統，實現了傳統自動化行業少見的基于模糊控制的智能建模功能，為系統開發人員贏得了聲譽，并獲得了用戶的高度贊賞。
3、低成本冗余控制方案

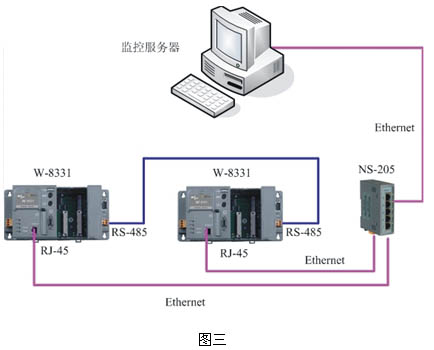

水輪發電機組的降溫工作是一個不可間斷的工作，這就要求噴射降溫系統必須保持連續的工作狀態。為實現這個要求，開發人員利用兩臺W-8331控制器進行雙機冗余配置，保障了噴射降溫系統的連續可靠工作。系統冗余控制架構如圖三：
1、兩臺W-8331控制器搭配同樣的I/O模塊和同樣的步進電機驅動系統。兩臺W-8331控制器都通過網絡連接到監控服務器，其中一臺作為主控制器，另外一臺作為備用控制器；
2、兩臺W-8331控制器通過RS-485接口進行連接，主控制器將實時的運行狀態和各種參數通過RS-485口寫入到備用的W-8331控制器的內部數據庫中；
3、當主控制器發生故障或著需要進行維護時，備用控制器可自動進入工作狀態，并記錄實時的狀態數據和參數。當主控制器恢復工作時，備用控制器會先刷新主控器上的數據和參數，再啟動主控制器進入工作狀態。
四、系統帶來的效益
因為泓格PAC系統的開放性和易用性特點，計算機專業出身的用戶僅用短短4周就完成了系統開發，并且通過2臺W-8331控制器在不添加其它控制設備的情況下完成了冗余系統的設計，讓系統的穩定性和可靠性得到了極大的提升，更重要的是用戶只花費了不到傳統解決方案一半的硬件投入。目前系統正穩定的運行在國外水電站中，為水輪發電機提供降溫服務。
