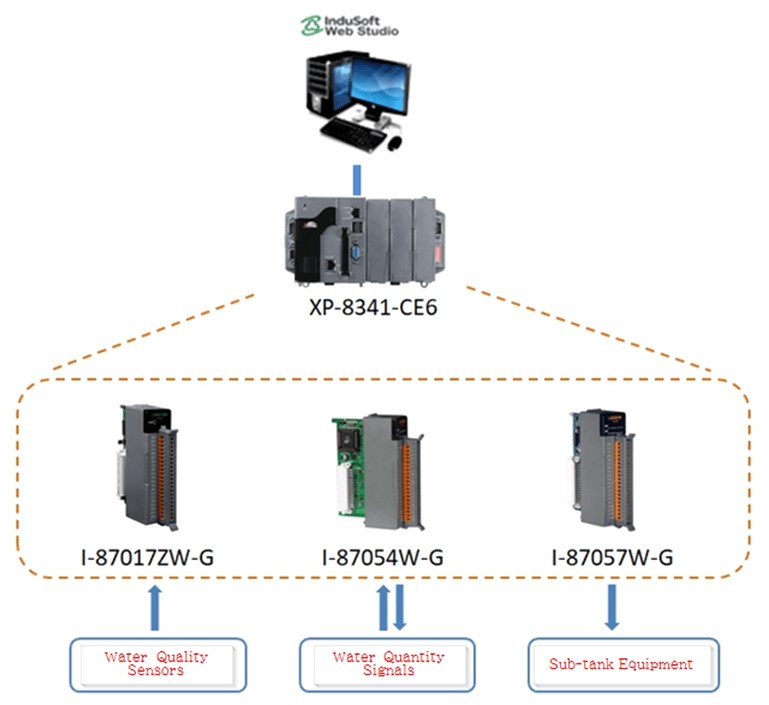

通過泓格I/O模塊進行數據采集，例如: I-87017ZW-G 模擬輸入模塊主要抓取水質傳感器的4 至20 mA信號；I-87054W-G數字I/O模塊則是監控現場水量信號； I-87057W-G數字輸出模塊控制沉淀井分池設備。
將數據傳送至可程序自動化控制器XP-8341-CE6，進行水質與水量的數據傳送及運算，而泓格PAC可以外接I/O擴充單元，以此協助PAC傳送數據，因此能將所有不同類型的I/O模塊所傳回的數據，通過一個控制器做計算。最后把水資源數據回傳到組態軟件Indusoft，進行可視化數據分析與管理，提供管理人員執行遠程監控作業，這就是泓格所提供的水資源監控解決方案，在中國臺灣新山凈水廠的實際應用案例。
案例介紹
新山凈水廠，是中國臺灣基隆地區當?shù)爻鏊孔畲蟮膬羲畯S。由于此凈水廠的水主要為民生用水，主管機關要求符合飲用水水質標準。因此，該凈水廠采用泓格水資源監控解決方案，進行水質與水量的監控。

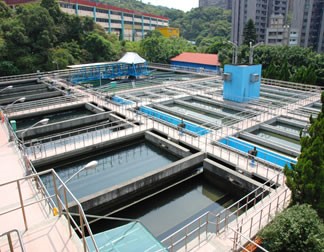

Photo Credits:The Shin-san water purification plant
泓格水資源監控解決方案
● 水質監測
水質傳感器主要針對總菌落數、臭度、濁度、色度、總硬度、pH 值、亞硝酸鹽氮、氟鹽等數值進行感測，同時將這些數值數據以模擬信號(4-20 mA)，通過 I-87017ZW-G傳送數據至自動化控制器XP-8341-CE6，XP-8341-CE6則會與水質系統做數據交換與運算，當水質出現異常情形，就會回報給主機端，讓管理人員及時進行處理。
● 水量監測
I/O模塊I-87054W-G負責控制水量， 作為閥門的開關控制模塊，并且定時回傳數據給自動化控制器XP-8341-CE6，如果水量狀況或是閥門功能出現異常情形，XP-8341-CE6就會回報給主機端，讓管理人員及時進行處理。
● 沉淀井分池設備控制
凈水廠會將原水加入混凝劑，并且經由快速流動使其形成膠凝作用，讓混凝劑吸附原水中的懸浮顆粒，之后再通過逐漸變慢的攪拌速度，讓膠凝作用所形成的顆粒逐漸結合。而此時帶著這些較大的固體顆粒的原水就會來到沉淀井，沉淀井的功用就是讓原水在此滯留，并使固體顆粒于此沉淀，達成分離水中懸浮粒子的效果。由于沉淀井水容量有限，需要分井沉淀，這時就需要DO模塊I-87057W-G來控制。當一井的總水量臨界點時，I-87057W-G會進行分水井處理，讓接下來的原水流向下一個水井。
結語
對于本案中的客戶來說，使用泓格所提出的水資源監控解決方案，使所有監控數據可視化，提升工作效率，減少工作人員往來的時間與尋點監控所需要耗費的心力。而本案的應用也充分展現出泓格科技在自動化控制和數據采集方面的價值，以及其產品在高溫和高濕度的環境下運作的穩定性。
而泓格產品研發能力與時俱進，能因應各種不同條件的案場與客戶的程序開發能力，提供最合適的產品。除了本文中所提的透過Modbus通訊協議傳送信息方式，如果客戶有其他功能與網絡嫁接上的需要，我們也能提供邊緣計算控制器，以Modbus/TCP、MQTT等不同協議傳送數據，以及有線與無線的數據傳輸方式，如ZigBee, WiFi, 3G,4G等。泓格始終站在客戶的角度思考，為客戶提供容易使用的產品及最合適的解決方案。
