汽車行業案例：保護滯留在危險區域內的人員安全，減少安全柵內的人災事故

兼顧安全性和生產效率性兩全的課

汽車制作廠的生產技術員。
負責金屬部件的加工生產線，每天為了能提高生產效率而進行各種嘗試。
他目前的課題，就是如何實施“安全措施”用以減少人災事故。而其中更頭痛是，如何確認安全柵內 的危險區域內是否有人員滯留。而腳踏感應開關、安全光幕也相繼出現誤檢測，設備也連續出現故障。
為此，我們愛德克（IDEC）提議，使用某個裝置可確認安全柵內的危險區域內是否有人員滯留的方案， 幫助技術員解決了上述困難。該方案就是

使用安全激光掃描器，預防萬一可能出現的人災事故

安全光幕雖可以檢測是否有人侵入或退出危險區域，但不能檢測是否有人員滯留在危險區域，而且也有檢測不到的死角。而腳踏感應開關雖可以檢測是否有人員滯留，但是，不能承重，重貨會導致腳踏感 應開關破損，若重疊會發生誤檢測等，容易發生問題。并且，通過訪問客戶得到的信息以及在現場確認到， 安全光幕和腳踏感應開關不僅安裝設置比較困難，而且安裝自由度上也存在欠缺。

汽車行業案例：最適合小型裝置的安全對策。安全控制器可兼顧削減工時以及確保安全性。

想簡單方便，且確確實實的確保小型裝置的安全性

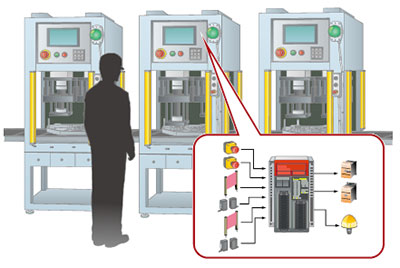

制作曲軸、凸輪以及齒輪等配件的汽車制造廠的工廠生產技術科負責人，正頭痛如何實施使用壓入機 作業時的工藝安全對策。
壓入機作為裝置屬于小型，若使用安全PLC 則裝置的規模太小，而且若使用則必須對操作人員事先 實施安全PLC 的培訓教育，既費時又費力。所以考慮是否有可簡單且確實確保機械安全性的方法。
對此，愛德克使用替代安全PLC 的產品，提高了壓入機等小型設備的安全性。那究竟是什么樣的產 品呢？

無需編程的安全控制器即可簡單實現構建安全電路

愛德克推薦的安全對策就是使用以內置安全電路的安全控制器。安全控制器“FS1A 型”無需編程，只需選擇邏輯即可簡單的構建安全系統。即使沒有安全知識，只需連接接線即可。無需使用安全PLC 即 可實現符合安全標準的安全。可削減編程工時，只需選擇符合您需要的安全電路邏輯即可將裝置安全性 的品質統一。起初，該負責人還擔心安全控制器是否能勝任，但是，現在他不僅非常滿足安全控制器的 性能，而且還考慮在海外的工廠也試引進，研討將其標準化。

汽車行業案例：2 步驟操作的互鎖型構思防止因安全柵門互鎖裝置故障引起的非計劃性停機時間

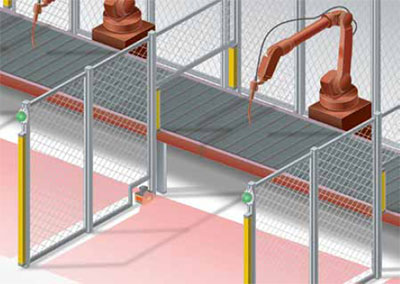

開關門時的沖擊引發安全開關的執行元件故障

在汽車制造的焊接工藝生產線上，因生產線長，需設置數臺工業機器人，為了確保安全必須用保護柵將生產線的四周圈圍起來。通常會對保護柵設置數個進出用柵門，為了防止因柵門引發人身事故，必須安裝安全開關作為，若門被打開，則工業用機器人即停止運行的互鎖裝置。但是，因使用者的個人意識問題，會出現將執行元件作為門制動器的錯誤使用方法，在該狀況下，每次開關柵門都可能對執行元件產生沖擊，存在引發執行元件破損的風險。若執行元件破損，則可能因此而引發非計劃性停機時間。若安全柵只有一個柵門，更換了執行元件后即可立刻恢復生產，但是，如存在數個柵門的焊接工藝生產線等，無法立刻判定是哪一個安全開關的執行元件的故障而引發生產線的停止，從而延長非計劃性停機時間。

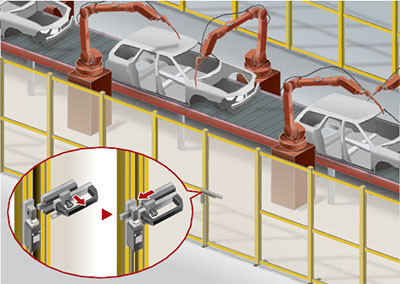

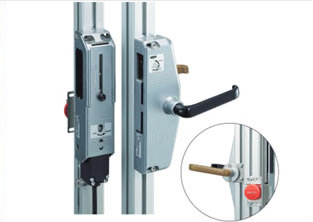

2 步驟操作的互鎖機構，從故障的原因?qū)嵤Σ?/h2>

即使正確使用安全開關，另外設置門制動器以緩解對安全開關和執行元件施加過度的外力，也會因開關門時的沖擊，使執行元件破損引起非計劃性停機時間的偶發事故。為了防止因偶發事故引起非計劃性 停機時間，我們愛德克開發了滑插式門把型執行元件?；迨介T把型執行元件的構造為，首先握住的操 作桿，將把手往面前拉出，然后滑動操作桿，鎖定柵門的2 步驟結構。

想要查看全文，請點擊下載安全2.0汽車應用案例全集。

半導體行業案例：如何避免因半導體制造裝置的EMO開關破損而引發的大損害？

因EMO 開關破損而引發的大損害的風險

在半導體制造上最重要的課題就是，如何保持裝置持續運轉，使工廠處于高生產性狀態。但是，因存在使用危險溶劑或藥劑等的工藝，若因操作可停止裝置動力的緊急停止開關來遮斷電源供給，則可能產生瓦斯漏泄等二次危險狀態。為此，半導體行業的安全標準SEMI 規定必須設置EMO開關，EMO 開關僅遮斷會產生危險狀態的負載部分，不遮斷維持其他安全相關裝置的運行。但是，傳統的EMO 開關的構造上存在，若遭受過度的沖擊會損壞開關的可能，即使按下開關也不能遮斷電路，無法阻止危險狀態。
半導體制造裝置廠商中，應該有需要將風險降到最低，提高裝置安全性的需求。

只確實遮斷危險狀態的電路。擁有高信賴度安全機構的愛德克的EMO開關

在緊急情況發生時，僅緊急遮斷制造危險狀態動作部分的電路，確實回避危險，關系到產品的信賴性。愛德克向為設計更安全裝置的半導體制造裝置廠商推薦第3 代安全結構的EMO 開關“XW 系列”。XW 系列配載“安全能量構造”和“安全斷開動作”二個安全結構。即使因過度的外力或沖擊使開關破損，或因安裝不充分，使操作單元與觸點單元分離，NC 觸點呈機械性開路（觸點OFF），遮斷產生危險狀態動作位置的電路。為此，即使EMO 開關發生動作故障也能確實進行緊急遮斷，因此可以確實預防工廠損失的擴大。而且，XW 系列的EMO 開關還具備種類豐富的開關罩以及EMO 標簽。標準操作時預防非意圖性動作的配件也很豐富。

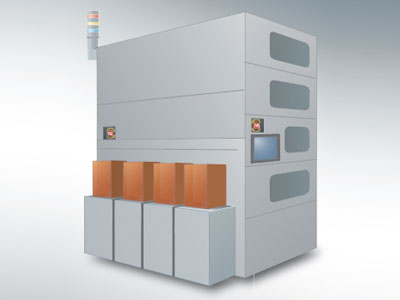

半導體行業案例：使用超薄型繼電器以及門互鎖型開關，創造半導體裝置內的空余空間

歷經多次改良的裝置內部，已經沒有多余的空間

半導體裝置為了有效活用潔凈室的有限空間，裝置本身同時需要小型化以及多功能化，但是，對已經到達極限的裝置再進行改良實在是萬難之舉。裝置內部不僅已經沒有了多余空間，設計自由度也已變低。若從零開始重新對裝置進行設計也許會得到解決，但為此必須投入相當大的精力和時間進行開發。半導體制造商的設計工程師們，是否正面對這樣的難題呢。

更換照明頻度約減為五分之一的愛德克的長壽命照明

為了提高裝置的設計自由度，實現小型化以及多功能化，可以考慮“變更內部零件的配置位置，將浪費空間最小化”或“將既有零件更換為更小型的零件，創建多余空間”的2 個方針，相比較而言愛德克為設計工程師準備了所期待的產品。特別推薦寬度僅6mm 的同行業最薄等級接口繼電器
“RV8H 型”和世界最薄等級用于門互鎖的電磁式安全開關“HS6E 型”?！?RV8H型”超薄機身卻擁有6A的高觸點允許電流，可對應高密度安裝。若將既有繼電器切換為“RV8H型”，即可實現削減約一半（自公司產品比較）的空間。

半導體行業案例：為半導體制造裝置的小型化作貢獻。世界最薄等級柵門用安全開關。

為了無塵室內的裝置更小型化

不能簡單擴建的無塵室，從有效活用有限的空間觀點上，所設置裝置的小型化是必然需求。但是，即使裝置可以小型化，所使用的各種配件的尺寸成了瓶頸，很多情況就是無法實現更小型化。例如，考慮安全性選擇符合SEMI 標準的配件，無論如何也未能找到合適的尺寸的小型配件，必然產生空間浪費。半導體制造裝置廠商中，應該有很多需要盡可能小型配件的需求。

世界最薄等級的柵門鎖定開關使設計的自由度更高

以下我們假設一個更具體的示例。

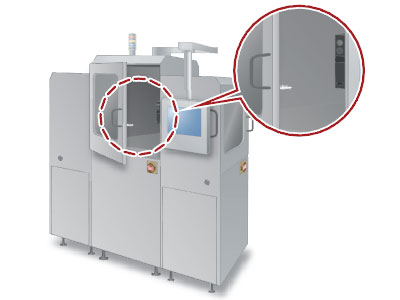

長時間持續運轉的半導體裝置，四周設置了為確認加工狀況以及保養維護用門，為確保開閉門時的安全性，門的內側必須安裝門互鎖型開關。若該門互鎖開關能夠小型化，必然性的裝置內空間就能變大，就能容易設計更小型的裝置。因沒有小型化門互鎖開關，一定還有很多廠家不得不放棄設計小型門的裝置。

程控機床行業案例：堅牢的安全開關，減少停機時間和維護成本

兼顧安全性和生產性

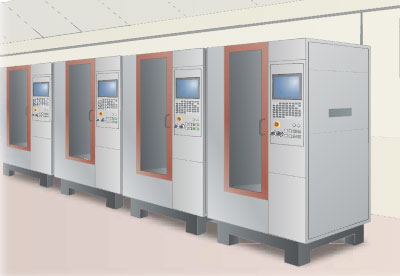

程控機床廠家擔當機床機械部設計的負責人。開發面向汽車零部件生產廠家，一臺可進行數種加工的綜合加工中心機。

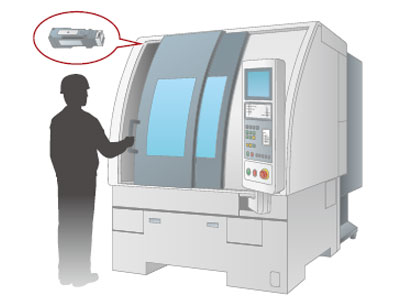

綜合加工中心機在第一個加工工藝結束后，進行下一個加工時，必須要變更工件加工工藝的程序，需頻繁的開關機床門。而機床門上安裝了擔負安全的部件之一的安全開關，但，在數年運用中，因門的晃動或者粗暴的使用等會發生故障。一旦發生故障則機械會停止，產生停機時間，若發生數次則會引發客戶投訴。為了防止這類情況發生的保養維護，既費工時又耗費用，很多客戶希望既要減少停機時間又要削減保養費用，但，如何解決是問題。
愛德克向這位有困擾的負責人，推薦了某個產品解決了上述問題。
究竟是什么呢？

通過機械使用壽命是傳統產品2 倍的堅牢的安全開關予以解決

綜合加工中心機一般使用10 到15 年，所以，不僅是引進時的初始成本，如何穩定的持續使用的運用面的工時和運轉成本也是重要項目。
愛德克建議安裝在門上的安全開關，使用機械性使用壽命是傳統2 倍（本公司產品比較）的200 萬次的彈簧鎖定型電磁式安全開關HS5L 型。這位負責人在實際試用了HS5L 型后非常吃驚，堅牢的安全開關減少了因故障而停止機械的次數，還降低了保養維護的費用。
而且，他還對活動式執行元件（反彈對應型）表示了興趣。因使用活動式執行元件（反彈對應型），即使因用力關門而引起反彈也能被執行元件吸收。

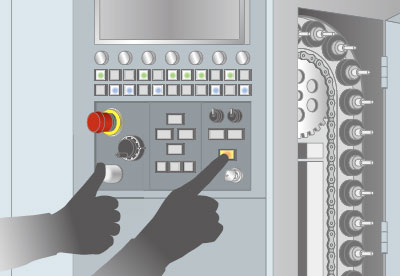

程控機床行業案例：3位置使能開關確保綜合加工中心機的安全性

使能裝置強化車床以及綜合加工中心機的安全性

開發制造車床以及綜合加工中心機等的程控機床廠家，在設計裝置時，被要求對應國際安全標準。而國際安全標準，為更確保安全性會定期性的進行內容改版，各廠家必須隨時對應標準改版而修改設計。為了設計更安全的設備，該廠家向在機械安全上擁有多年實績經驗的愛德克尋求咨詢的結果，采用以“3位置使能開關”為基軸的安全設計，不僅對應國際安全標準，更實現了可向客戶提議更高安全的設備。

依準國際安全標準的使能裝置的必要性

開發制造汽車用金屬配件加工等用程控機床的廠家。作為主力產品的車床、綜合加工中心機等的機床，為預防勞災的安全設計必不可少。不僅要考慮機械在自動運行模式時的安全性，還要考慮到在維護模式以及設定模式等，可動門呈打開狀態移動機械要素時的安全性后，進行機械設計。
而現狀，對于車床，國際安全標準ISO23125 規定必須使用使能裝置實施安全措施，今后可推測，綜合加工中心機也可會被要求使用使能裝置進行裝置設計的可能性較高，為了確保安全性的裝置設計的課題逐漸浮出水面。

程控機床行業案例：通過省觸點的安全開關提高數控機床的價格競爭力

符合安全標準的零部件提供了壓縮成本的機會

智能手機制造工廠，在新產品上市前，必須在短期內供應巨大量的產品，因此會引進幾百臺甚至幾千臺相同的機床，建立大批量生產的機制。但是，智能手機每隔1 年左右即發布新產品，而已安裝的數控機床若不能對應該新機種的生產，則不得不重新購買對應的新數控機床。因此，需要購買大量設備的智能手機制造商希望盡可能壓低數控機床的單價，而機床制造商也因此需要進行苛刻地成本削減。大多數機床制造商都在通過更換使用的零部件等努力削減費用，但是，其中也有因需要滿足安全性和機床安全標準要求而無法找到替代品的零部件，因此只能繼續使用高成本的產品。

充分滿足所需性能的安全開關有助于削減成本

例如，一臺數控機床存在使用3 個或更多安全開關的情況，因此，若有符合數控機床相關的安全標準ISO14119 且有助于削減成本的替代品，更換產品將帶來許多益處。針對本示例，IDEC 建議采用“HS5L型電磁式安全開關”。大多數機床制造商采用4 觸點或6 觸點的安全開關，而本公司的“HS5L 型電磁式安全開關”具備鎖定監視標志，可通過最少2 觸點，實現符合安全類別3 要求的高安全性能。通過更換觸點數少卻具備充分滿足所需性能的高性價比零部件，可實現更大的成本削減。

電梯行業案例：保養維護時，提醒轎廂移動的簡捷解決方案，確保安全

歐洲已經實施轎廂的移動通過光和聲音通知的安全要求

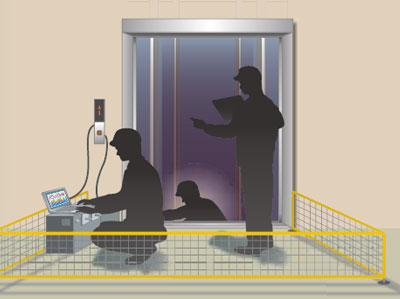

電梯的保養維護時，維護擔當者會在升降井道的最下部的底坑中進行維護作業。此時，在外側的另外的擔當者操作轎廂的移動，若該擔當者未注意到底坑中的擔當者而啟動了轎廂，或錯誤操作使轎廂下降超過規定位置，使底坑維護擔當者與轎廂沖撞，可能引發人身事故。 為了避免此類風險，2014 年起在歐洲被執行的新安全標準EN81-20 規定，保養維護時的轎廂的操作必須滿足以下2 點。
第一，轎廂移動期間，其下部必須有可聞信號和閃爍光信號。
第二，此時的可聞信號，在轎廂下1m 處必須具備最小55db 的音壓
這些安全要求今后在日本也被采用的可能性極高，因此，系統開發者們也許已經開始研討對策了。

無需繁瑣的工序即可簡單實現轎廂移動時的安全

作為上述安全標準要求的對策，準備指示燈、蜂鳴器、電纜等，然后在控制系統上追加每隔一段時間定時進行ON/OFF 切換的閃爍電路等，一般非常花費時間和精力的方法。但是，若所有的電梯都需花費這樣的時間和精力，則生產成本會大幅度上升。為了防止這樣的事態發生，愛德克向您推薦照明警示蜂鳴器“HW1Z 型”。不僅可以發出光和聲音，還內置閃爍電路，只需在轎廂下準備.22 的安裝孔安裝照明警示蜂鳴器，即可對應新安全標準。而且，因保護等級為IP65 具備防水性能, 所以需對應防水的緊急用電梯也可直接安裝使用。無需增加成本，也不需要花費時間和精力，任何電梯都可以簡單輕松的確保安全。

電梯行業案例：在可靠的安全措施下切換為維保模式

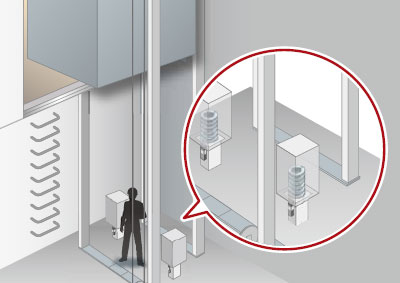

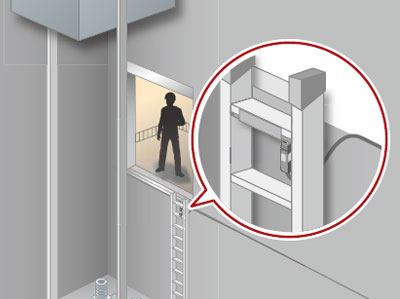

關于如何檢測電梯底坑進出用爬梯存在的課題

維保人員進入升降通道最下方的“電梯底坑”進行維保作業時，采取什么樣的事故防范措施？實施維保作業時，維保人員將電梯的運行模式切換為維保模式，并通過爬梯進入電梯底坑內。維保結束后，將電梯恢復為普通的運行模式。如果將電梯底坑進出用的爬梯留在原處，即將電梯切換為運行模式，則爬梯將與電梯的轎箱發生碰撞。以往的做法是通過防止人為失誤的限位開關檢測爬梯的存在。但是，為確保使用限位開關的檢測方法的安全性，需要另外組裝電路，因此存在引進時耗時費力且耗費成本的問題。

在減少成本的同時可確保安全的安全開關更好

從2014 年起在歐洲開始實施的電梯新安全標準EN81-20 中，對防止爬梯和轎箱碰撞有相關規定。日本將來也會實施該規定。因此，除了削減設計和引進時耗費的勞力和成本，還應考慮到如何確?，F(xiàn)場的安全，尋求最理想的應對措施。為了滿足大家對此的期待，作為安全措施專家的IDEC 提出采用“HS5D型安全開關”的解決方案。只要采用將執行元件設置在爬梯上，在設置爬梯時，執行元件插入“HS5D 型安全開關”的結構，即在設置爬梯的同時接通了維保模式的電路。即使在維保結束時忘記收起爬梯，也會因安全電路而阻止啟動運行模式，以此防范事故的發生。此外，“HS5D 型安全開關”采用該產品專用的執行元件，可防止無效化。該解決方法符合電梯新安全標準EN81-20 的規定，可以滿足將來的電梯安全要求。

電梯行業案例：采取符合新安全標準要求本質的措施

為符合新安全標準而采取的措施中難度特別高的一項是“避難空間的確保”

2014 年，歐洲發布了電梯新安全標準EN81-20 和EN81-50。電梯制造商為了使產品符合該新標準的要求，正在實施各種措施。為達到標準的要求，需要采取各方面的措施，而其中最讓設計師們苦惱應該是“避難空間的確?！边@一項。 電梯維保人員進行維保作業時，需要進入升降通道下方的“電梯底坑”進行作業。新安全標準要求在電梯底坑設置避難空間以防止與轎箱的碰撞。如果是已安裝的電梯，擴大電梯底坑空間本身是一個大規模的工程，也耗費時間和費用。因此，創造維保人員可以避難的環境以防范人身事故的想法得到采用。具體是指使用具有“支撐桿”功能的避難裝置。但是，如果僅是準備避難裝置，無法確認是否安裝得牢固，仍可能引發意外事故。

通過并用避難裝置和安全開關確保電梯底坑內的安全

作為安全措施專家的IDEC，為苦于不知對意外事故采取什么應對方法的負責人提供以低成本即可實 施的現實性建議。本次要求的本質在于建設維保人員可避難的環境，并切實防范人身事故。如果僅準備 了避難裝置，仍存在忘記安裝而發生事故的風險，留下了安全隱患。針對該問題，通過使用可構建安全 電路的安全設備，可檢測是否確實安裝了避難裝置，以此提高安全性。
針對確保電梯底坑內避難空間的問題，IDEC 建議并用避難裝置和“HS5D 型安全開關”。只要在避難裝置上安裝執行元件，將安全開關安裝在避難裝置的安裝位置，即可構建通過維保人員安裝避難裝置的動作實現安全電路的機制，更進一步提高安全性。不僅無需進行大規模施工和大幅度修改設計，還可為實現更具備現場針對性的安全性，以及適用新標準進行準備。

電梯行業案例：采用防水性能優越的開關，解決更改設計的麻煩

為了符合新的安全標準，需更改每個建筑物的電梯設計??

緊急用電梯是以火災發生時消防員乘坐吊籃行動為前提而設計的。
為了在排水時也能夠切實進行操作，設立了嚴格的防塵防水標準，特別是在新的安全標準EN81-72中有規定，在電梯底坑內離地面不夠1M 的地方設置的電子組件必須使用符合IP67 保護等級的產品，各大制造商均按照該標準安裝緊急停止開關。當然，若在離地面1m 以上的地方安裝緊急停止開關，則沒必要特地采用具備優越防水性能的組件，但電梯底坑的深度是因建筑物而異的。若電梯底坑深度剛好或不夠1m，則必須對緊急停止開關的位置進行考量，這對于設計人員來說是一個非常麻煩的問題。

采用符合IP67 的緊急停止開關，實現設計的標準化

以往大多數制造商的緊急停止開關的保護等級僅有IP65，許多設計人員只能想方設法把按鈕開關設置在離地面1m 以上的位置。從現在開始，請將該問題交給開關專家的愛德克。
我們向電梯制造商推薦一款具備IP67 保護等級的緊急停止開關“XW 系列”。若使用本產品，就可以實現緊急停止開關控制盒位置和規格的標準化，避免了需每次根據不同建筑物的情況更改設計的麻煩。

工業機器人行業案例：在無安全保護柵的環境僅需一個開關即可實現安全的人機協同作業

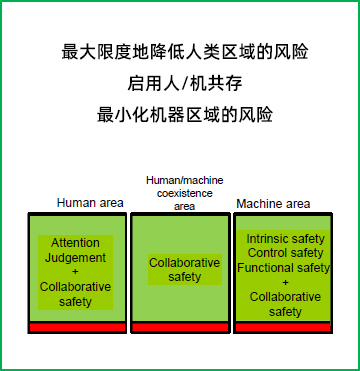

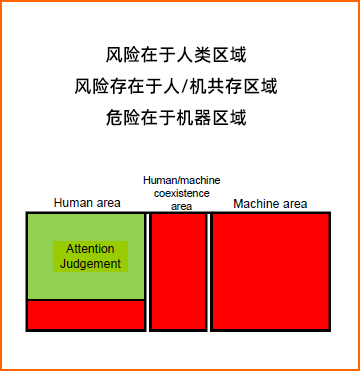

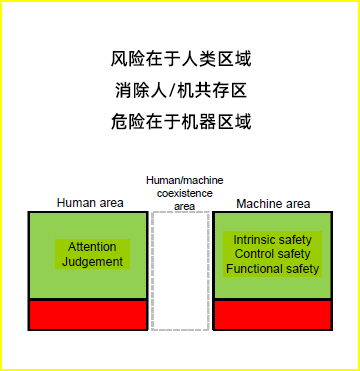

人機協作將成為今后的關鍵詞

在汽車制造現場，人機“協作”逐漸成為提高生產性的關鍵詞。雖然已出現將全部工序逐漸自動化的趨勢，讓機器人負擔之前由人進行的作業，但是，仍存在對于機器人來說難度較大的工序。機器人擅長單調的重復性作業以及和重量級零部件的搬運等作業。而如座椅安裝等細致的作業則適合由作業人員來完成。因此誕生了由人和機器人分擔完成作業即可提高生產性的想法。但是，安全是一問題。以往是用安全柵將機器人與人隔離開以確保安全的。而現在，若不設置安全柵的環境無法確保安全，則也無法實現人機協同作業。

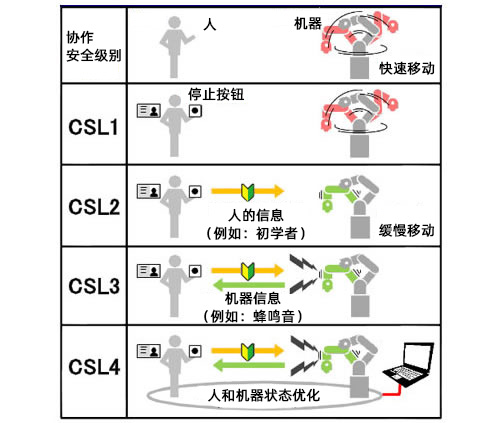

由人控制機器人的協同作業可提高生產性

在確保安全的同時將自動化的優勢發揮到最大的方法是存在的。IDEC 建議采用“使能開關”，實現人與機器人的安全協同作業。采用使能開關，可構建僅在作業人員輕按使能開關期間，才容許機器人運作的機制。在危險逼近時，不論是無意識的松手或因覺察到危險等情況而更緊握開關，均可使機器人停止運作。也就是說，在使用使能開關的作業環境中，機器人僅在人有意識地操縱機器人時執行動作，因此可確保機器人附近的作業人員的安全。
此外，只要將安全激光掃描器作為存在感應器安裝到機器人上，作業人員位于機器人的作業范圍外時，可讓機器人高速運轉。例如，在將座椅安裝到車身的工序中，機器人將有重量的座椅迅速搬運到安裝位置附近，并在靠近車身位置切換為停止?fàn)顟B(tài)。作業人員只需按壓手動導向裝置（安裝在機械手臂先端）上的使能開關，即可將座椅正確地安裝到車身。在手動導向裝置上采用使能開關，即可順利地進行跨越數個工序的作業，進一步提高自動化工序的效率。

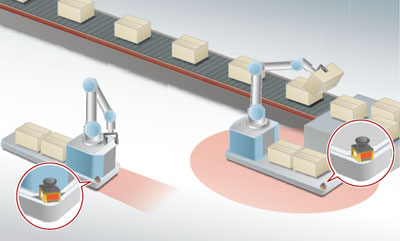

工業機器人行業案例：由檢出人員存在的掃描器使機器人高速且安全地運行

引進機器人后只能低速運行，則不能提高效率

在汽車工廠金屬零部件加工工序等生產量每天都在變動的生產線上，人機協作已逐漸成為趨勢。在生產量突然有變動，導致人員過?；虿蛔銜r，只要用機器人替代作業人員，即可防止浪費人工費或解決生產量不足的情況。然而，協同作業也存在安全面上的顧慮。為了確保作業人員的安全，在無安全柵的狀態下，將機器人切換為低速運行，但是，低速運行則不能提高生產性，以高成本引進的機器人無法發揮其效果。工業機器人制造商在了解這些現場的情況后，想必也在苦惱如何開發出在人機共存的環境，既確保安全，又不會降低生產性的機器人。

可檢測人員存在的掃描器有助于兼顧生產性和安全性

如何能在確保安全性的同時提高生產性？ IDEC 長年來致力于解決生產現場的問題。針對該問題，IDEC 建議采用可檢測人員存在而切換機器人運行速度的系統。通過并用IDEC 的“SE2L 型安全激光掃描器”與協作機器人，在檢測到人的存在時可以將運行切換為低速或停止?fàn)顟B(tài)。機器人在附近無人時恢復高速運行，因此可最大限度地發揮生產性。又因可以根據距離切換為低速或停止?fàn)顟B(tài)（例如，有人位于半徑3m 以內范圍時切換為低速，位于半徑1 ｍ以內范圍時則切換為停止?fàn)顟B(tài)等），所以也可以根據工序靈活運用。

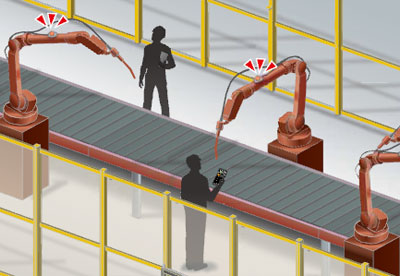

工業機器人行業案例：通過簡單的措施顯示伺服電源ON/OFF 狀態，將事故防范于未然

確保了耐環境性卻給用戶帶來不利之處

在汽車制造的車身組裝工序等作業中，進行維保的維保人員在確認機器人處于停止?fàn)顟B(tài)后，才進入安全柵內進行維護作業。但是，機器人即使處于暫停狀態，也可能因為誤操作等原因突然啟動而造成人身事故。針對這類風險，UL 標準要求，機器人系統必須具備，可確保作業人員能夠識別機器人的狀態為“安全的停止?fàn)顟B(tài)（伺服電源OFF）”或“危險的停止?fàn)顟B(tài)（伺服電源ON）”的顯示。
將確認安全的指示燈安裝在機器人上時，因為機器人也可能被用于涂裝工序等要求防水、防塵的環境，以往也套上防水、防塵的箱盒的使用方法。但是，該方法不僅降低了指示燈的視覺辨識度，而且，為了將其固定到機器人手臂上，需要支架和引入纜線的裝置等，存在耗費成本和勞力等多個問題。工業機器人制造商的研發人員應該一直在尋找更輕松的安裝方法。

具備防水、防塵性能的指示燈解決以往存在的該問題

只要能安裝，可保證在不影響視覺辨識度，又具備防水、防塵性能，并且可省去安裝的勞力和成本的指示燈，制造商即可為用戶提供更好的產品，而用戶則可在更安全的環境下進行作業。作為可實現機器人制造商與用戶雙贏的解決方法，就是IDEC 的“LH1D 系列表面安裝型指示燈”。
該產品不僅符合IP67 的要求，更無需采取防水、防塵措施，完全不影響指示燈的視覺辨識度，而且，僅需固定2 點即可安裝，纜線長度也可從1m、3m、5m 中選擇，可輕松對應任何尺寸的機器人。該指示燈一次性解決了視覺辨識度低下、安裝耗時費力、成本高等以往存在的所有問題。

食品機械行業案例：提高既重又大操作箱的安全性和操作性

兼顧高安全性和高操作性是課題

可提供食品加工機械、包裝機械以及成套設備安裝工程整體服務的廠商。擔當食品加工機械設計的負責人，正在開發PET 塑料瓶用飲料灌裝機。
飲料灌裝機，為了防止事故發生，操作箱從安全角度考慮采用了大尺寸箱體。因為操作箱需雙手操作，所以能夠保護操作者的安全。但是，很多引進飲料灌裝機的客戶反映，手動操作灌裝機或保養維護時，操作箱太重且不容易操作。
為此，如何能夠兼顧安全性和操作性呢？該負責人向愛德克尋求幫助，我們推薦給他一個可解決該課題的產品。
那是什么樣的產品呢？

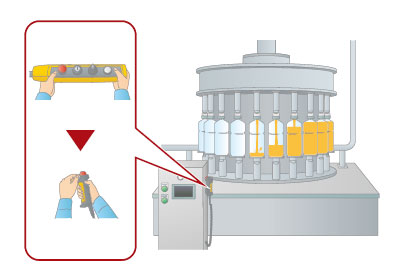

采用3位置使能開關的小型輕量的操作開關產品

愛德克推薦替代既重又大操作箱的產品就是，組合小型輕量的手握式使能開關和自動復位型選擇開關的操作開關產品。因需要雙手操作可維護安全功能，既輕量又安全，更具備時尚的外觀設計。使用手握式使能開關和小型化操作開關，即使手比較小的操作人員、或者狹窄的作業環境都可實現使用方便，提高操作性。而且，因采用了從人體工學考慮，不論發生什么都可以緊急停止的3 位置使能開關，更提高了安全性。與該負責人一起訪問終端用戶，試用后，終端用戶非常滿意既輕又容易操作的結果。

食品機械行業案例：協調機器人將成為勞動力短缺的救星

食品加工領域引進機器人的障礙較高

日本社會已進入因人口減少導致每個行業都將逐漸面臨人手不足的局面，特別是食品加工領域則更為深刻。質軟，且尺寸大小各異的食品類的很多作業只能由人工完成，無法使用傳統的工業用機器人（由防護柵圍起的大型機器人）進行加工。而一方面，以人工作業為主的食品生產線若引進機器人，在技術面、衛生面以及安全面上均存在較高的障礙性，用機器人來彌補人手不足依然持續著困難重重的狀態。

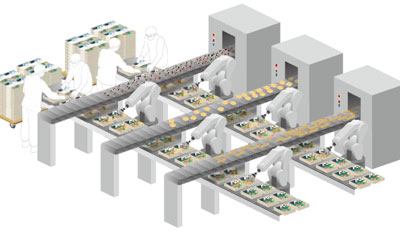

開拓協調機器人可與人在同一環境運行的可能性

食品加工車間、便當或熟菜的加工工藝中有切菜、稱重、裝盤、打包、分揀等。若對上述各步驟進行再構建，將其分為“只能人工加工”和“應該由機器人加工”。之前全部由人工操作的部分作業由機器人取代，達到改善人手不足的問題。例如，切菜和打包由協調機器人作業，其他由人工完成。

食品機械行業案例：安裝能夠切實停止機器運轉的開關，以防意外情況發生

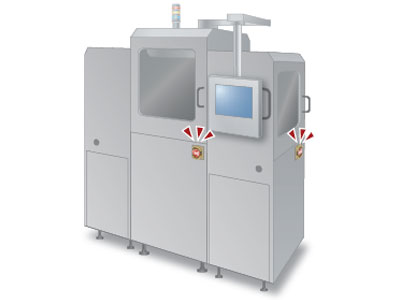

在作業人員觸碰不到的地方設置緊急停止開關

各種生產現場都在為預防工傷做著努力。食品工廠也不例外。但是，雖積極地采取了措施，仍有事故發生。例如，由于大型加工設備無法看到設備的整體狀況，在維護清洗的時候，因為能發現其他作業人員而啟動設備，從而導致作業人員被卷入設備受傷事故發生。又例如某事例，作業人員發現機器開始運轉，于是急忙試圖停止機器，但由于緊急停止開關設置在遠處，作業人員最終沒能按下緊急停止開關。在緊急情況下不能停止機器運轉，是一個非常嚴重的問題。除此之外，機器正常運轉時，作業人員因滑倒后被卷入機器中，卻無法緊急停止的事態也發生過。加工設備的設計人員都費盡心思試圖消除這樣的風險。

讓作業人員隨身攜帶能夠隨時停止機器運轉的開關

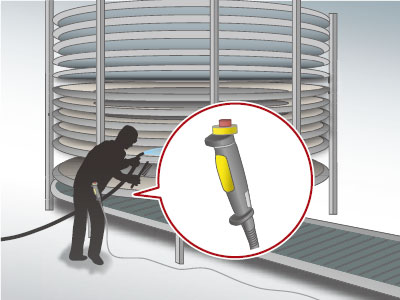

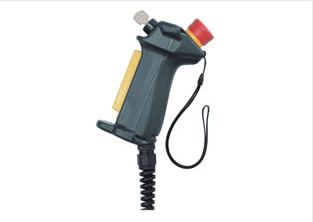

對于此類設備的安全問題，IDEC 為您提建的解決方案是：讓作業人員隨身攜帶一款附帶緊急停止開關的手握式使能開關“HE2G 型”，從而降低事故發生的風險。
大型加工設備，在作業人員遠離操作盤位置時會增高危險性，因此若讓作業人員在清掃等工作中隨身攜帶附帶緊急停止開關的手握式使能開關，即可在意外情況發生時，立即停止機器運轉。由此，作業人員可以在該食品工廠內安全地進行作業，不會感到危險。

物料搬運行業案例：自動倉庫的維護作業中發生人身事故。根據原因排除該風險的方法是什么？

以往系統中潛在的“被關閉在危險區域”“人身事故”2 個風險

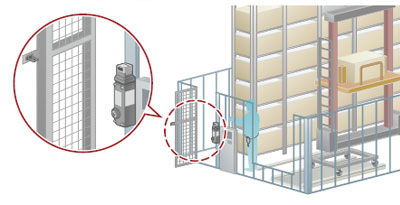

大型物流基地使用的自動倉庫需要安裝符合日本工業標準JIS B 8942 的防護欄，以回避事故風險。防護欄的入口門上安裝用于在防護欄內的堆垛起重機停止之后打開入口門的“安全開關”，以及用于在進入防護欄內作業時保持設備的停止?fàn)顟B(tài)并將插頭帶入以防止重新啟動的“安全插頭”。因發生異常等而需要進行維護時，維保人員首先應將裝置切換為維護模式，拔出“安全插頭”并隨身攜帶，以防止設備起動運行，然后打開安裝“安全開關”的門，在防護欄內進行維護。但是，以往的該系統存在2 種風險。第1 個風險是，他人未注意到維保人員在防護欄內，而將入口門上鎖產生“被關閉在防護欄內的風險”。維保人員無法從內側解除鎖定。第2 個風險是，即使拔出“安全插頭”并停止了設備，但，若使用工具等，也可以使安全插頭失效，存在由他人人為地或錯誤地啟動設備后發生的“人身事故風險”。

可同時實現安全與安心、一物二用的新型安全開關

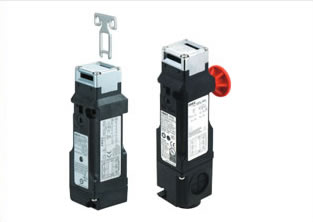

更可靠地確保安全的方法是什么？ IDEC 提出的解決方案就是兼具“安全開關”與“安全插頭”功能的“HS5E-K 型”新型安全開關。該安全開關主要用于替代安全插頭，可使用專用鑰匙防止被關閉在防護欄內。“安全插頭”比較容易被無效化，因此，人員被關在防護欄內時，如果啟動設備，則可能會導致危險，但如果使用專用鑰匙，則難以產生無效化。其次，即使有人鎖定入口門，也可通過使用背面鎖定解除按鈕型機種，使維保人員可從防護欄的內側解除鎖定，安全地撤離。也就是說，這種系統可避免維保人員之前在維護時的不安，確保其安心專注于維護作業。此外，以往的系統必須安裝專用電路，因此設計上不太方便，而使用“HS5E-K 型”新型安全開關，由于執行元件的開/ 關時用不到電磁開關，因此不需要24V DC 電路。由此也有助于削減設置24VDC 電路所需的設備或接線成本。

物料搬運行業案例：通過不會遺漏人員以及叉車存在的面檢測型傳感器，確保作業人員的安全

以往的安全措施已無法確保可避免人身事故發生

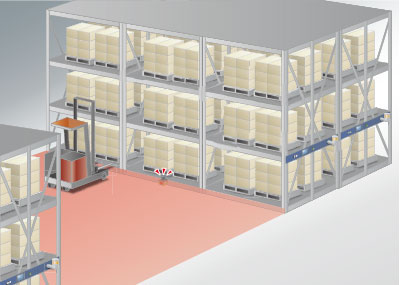

在倉庫的有限空間內保管物品時，通常使用電動式移動貨架。
在這種情況下，主要使用叉車進行物品的裝卸作業，但清掃或維護倉庫內部時，作業人員就有可能直接進入貨架之間進行作業。為了防止發生事故，對電動式移動貨架采取了安全措施，以往的主流做法是利用光電傳感器進行直線檢測，或素設置安全保險杠等，在撞到人或叉車的時候停止。
但是，這些措施存在著傳感器無法檢測到的“死角”，因此，曾經發生過因非作業人員錯誤地操作貨架而導致人身事故的情況。

1 臺可進行面檢測的掃描器便能使貨架的誤動作為“零”

電動式移動貨架如何才能同時實現安全性與生產性？

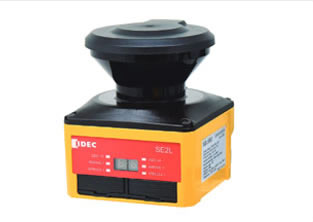

長年致力于提供各種行業安全措施的IDEC 建議使用可進行面檢測的“SE2L 型安全激光掃描器”。“SE2L 型安全激光掃描器”可檢測最大半徑為5m、270 度的廣范圍，只需在各貨架的中央附近安裝1 個掃描器，即可檢測人或叉車的位置。即使他人進行了誤操作，也能可靠地防止貨架動作，因此可預防發生人身事故。

物料搬運行業案例：預防移動式機器人，因周邊狀況而引發事故

移動式機器人的安全措施極為復雜

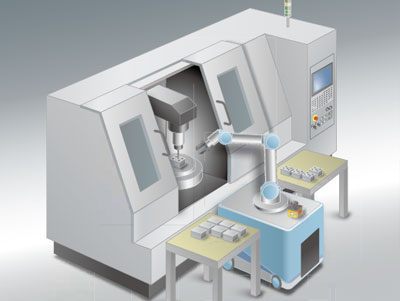

走在時代先驅的無人搬運車（AGV）的制造商，為了迎合客戶對更高度自動化的需求，正專注于開發一款，可將以往需人工完成的貨物裝卸工作，通過在AGV 上安裝機器人手臂從而實現自動化的多功能產品。
但是，設計人員在針對AGV 上配載安裝機器人的安全措施問題上而倍感煩惱。因為AGV 的安全標準和機器人的安全標準不同，必須分別對兩者進行調查，并探討優先應對的順序措施等，非常麻煩。行業內，按照無人搬運車的標準制定的安全基準比較陳舊，需要制定新的標準。
因此，設計人員對于正企劃開發配載機器人AGV 的制造商，以及終端用戶的“希望在充分進行風險評估后再交付”的要求，應如何實施安全措施成為了設計人員的一大難題。

對運作中和移動中的工業機器人分別實施妥善的安全措施

本應用例需要考慮不同情況下的風險，再實施措施。首先，當AGV 處于停止?fàn)顟B(tài)而機器人處于工作狀態時，周圍所有方向都屬于危險區域，因此必須從360°全方位檢測有無人靠近。只需將愛德克的安全激光掃描器“SE2L 型”安裝在AGV 的側面，例如在右前方和左后方等對角線上的兩個位置上各安裝1 臺，就能夠進行360°的全方位檢測（本產品1 臺的檢測角度最大為270°，但通過業界首創的主機從機控制功能可以自動統合多臺機器的輸入和輸出，因此能夠防止干擾，還可以節省配線）。
