恒溫恒濕中央供風在對溫濕度要求較高的場合中發展起來的空氣調節器。在電子產品生產車間的環境中溫濕度的變化，空氣質量的好壞直接影響到生產設備的使用壽命與產品質量。為了保證較高生產效率，對供風設備的設計，制造要求有更高的精度，電氣控制系統也更具有難度。本文介紹了我公司自行設計的某大型企業生產車間的中央供風設備的電氣控制系統的設計。

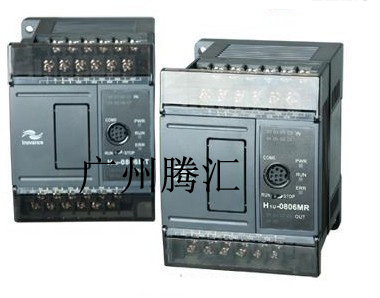

首先介紹匯川PLC
匯川plc屬于高仿三菱并有改進的品種。
匯川plc有兩個系列：H1U和H2U
H1U相當于三菱FX1N，H2U相當于三菱FX2N。
在伺服控制方面，三菱只有1S,1N,3U有定位指令，如ZRN,DRVA,DRVI等，FX2N的卻沒有。
而匯川plc則在1U和2U型號里面全部具備了定位指令，且脈沖數出上較三菱有突破：三菱只有兩個脈沖輸出口，而匯川plc最少有3個口，最多有5個輸出口（型號末端帶Q的）。
另外三菱的特殊模塊，如1PG，AD模塊等直接可以掛在匯川plc上使用，用法和三菱一樣。
二 總體方案設計
系統目標，是對服務于凈化廠房的空調系統及其配套設備，采用可編程序控制器（以下簡稱PLC）進行全面的監控和管理，滿足空氣環境要求，達到高效節能運行。
采用當今最先進的匯川PLC能夠替代三菱PLC工業自動化控制產品，運用數模技術，建立監控控制系統； 注重系統的可靠性和維護、管理的便捷性；
采用強弱電一體化設計，即機組啟?？刂?、電氣安全保護及空調自動控制系統組件布置，盡量簡化外部接線；
控制系統精度：溫度≤1。C，濕度≤5%。
三 控制系統工作原理
外圍設備控制原理
溫/濕變送器
把溫/濕度信號轉換為0—10VDC信號傳給PLC2AD模塊，溫/濕度邏輯控制和實時監控
欠風壓開關
機組運行時，當盤管前后壓差低于50Pa時，欠風壓開關觸點處于閉合狀態，報警指示燈亮，同時限制加熱、制冷設備的投入
濾網報警壓差開關
機組運行時，當過濾器前后壓差高于250Pa（根據過濾器類別而設定）時，過濾器壓差開關觸點處于閉合狀態，報警指示燈亮
冷水電動閥門執行器
通過接受控制器程序邏輯調節控制冷水閥門開度，以達到制冷、除濕的效果
四 控制系統硬件設計
根據系統需要,對溫,濕度的要求選擇相應的風機,冷熱水電動閥門.與蒸汽電動閥門.在設計過程中持別注意的對執行器的控制信號進行選擇.如考慮現場抗干擾性等原因來決定是否選用電流傳輸信號或電壓傳送信號.對溫濕度測量變送器精度要求,多點測量等進行組態.
