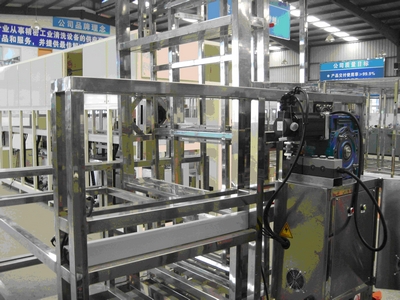

設備總輪廓

此套設備的主要用途：清洗大工件，如火車輪，導彈殼等體積大，質量大，不易搬運的物件。

如上圖，此設備共有5個大清洗槽，加工時：

單位清洗時間：清洗一個工件大致需要2小時左右；

工件由清洗槽至翻料機的搬運：清洗結束后由叉車將工件從清洗槽送至翻料機上；

完成動作：翻料機翻轉至垂直位置，將工件上的清洗液倒出，再回轉到水平位置。由叉車卸下，完成一次動作。

三.伺服系統簡介

本機采用的伺服系統為大連安迪數控技術有限公司的ADSD-S23系列，驅動單元采用美國TI公司最新數字信號處理器DSP為核心，選用三菱公司工業級智能功率模塊（IPM），而且所選IPM的容量比標定相同功率的其它國內伺服產品要大一個等級，因而具有過載能力強、抗負載擾動能力強、起動力矩大、動態相應速度高等特點；支持多種通訊方式，標準全隔離RS485通訊模塊,RS422/RS485可選；驅動器將位置控制、速度控制、轉矩控制這三種控制方式合為一體，并且可以進行各控制模式的動態切換，使用更加靈活柔性；具備過速保護、過流、過載、過熱、主電源過壓欠壓、編碼器異常、通訊錯誤、PID反饋信號異常等多種保護及異常顯示，使控制過程一目了然。電機為三相永磁同步伺服電機，具有三倍過載能力，3000RPM的額定轉速，2500線的編碼器分辨率。

四．參數設置：

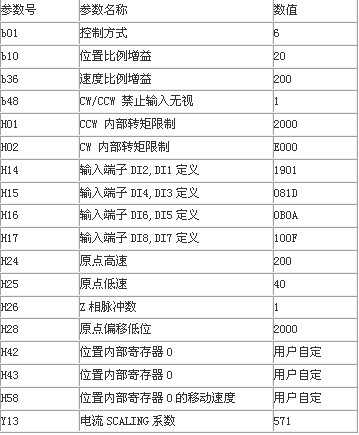

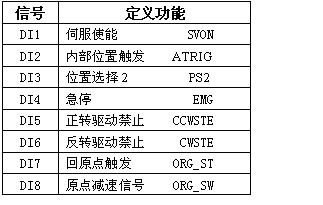

該設備選用的伺服規格為ADSD-S23- 1.5K，伺服電機規格為ADSM-S130-150M15DK。具體參數設置如下：

五. 總結
　　　該翻料機構是在傳統設備的基礎上運用安迪伺服控制系統+獨立控制功能來使用的，具有調試方便；操作簡便；運行過程平穩；簡化設備結構等特點，具有更優良的性價比，為企業創造更多的效益。
