四.伺服系統簡介

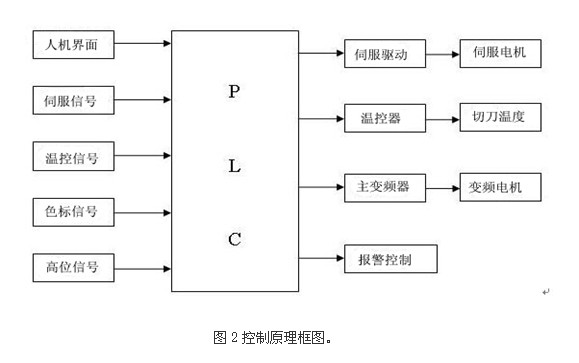

　　本機采用的伺服系統為大連安迪數控技術有限公司的ADSD-S系列，驅動單元采用美國TI公司最新數字信號處理器DSP為核心，選用三菱公司工業級智能功率模塊（IPM），而且所選IPM的容量比標定相同功率的其它國內伺服產品要大一個等級，因而具有過載能力強、抗負載擾動能力強、起動力矩大、動態相應速度高等特點；支持多種通訊方式，標準全隔離RS485通訊模塊,RS422/RS485,CAN bus或Profibus可選；驅動器將位置控制、速度控制、轉矩控制這三種控制方式合為一體，并且可以進行各控制模式的動態切換，使用更加靈活柔性；具備過速保護、過流、過載、過熱、主電源過壓欠壓、編碼器異常、通訊錯誤、PID反饋信號異常等duoz保護及異常顯示，使控制過程一目了然。電機為三相永磁同步伺服電機，具有三倍過載能力，3000RPM的額定轉速，2500線的編碼器分辨率。

機械參數：

機械傳動減速比1：3

膠輥直徑66mm

精度要求：袋長精度小于0.5mm，伺服電機編碼器脈沖數為2500P/R，通過四倍頻轉換后，分辨精度達到10000p/r,即v伺=360°/10000=0.036°，電機輸出到送料輥有3:1的減速比，實際檢測精度達到：

v輥=360°/(10000×3)=0.012°

對應的袋子長度分辯精度為：

vl輥=πD×(0.012°/360°)=207.24×0.000033=0.006839mm

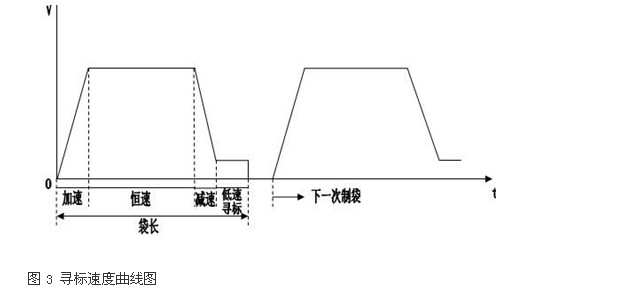

故其本身誤差遠遠小于0.5mm，引起定位誤差較大的真正原因是由于伺服電機起停不夠平滑，停車時抖動，故要根據伺服電機的起停速度調整合適的速度環、位置環增益與加減速時間，調試過程如下：

a）將位置環增益即先設在較低值，然后在不產生異常響聲和振動的前提下，逐漸增加速度環的增益至最大值。

b）逐漸降低速度環增益值，同時加大位置環增益。在整個響應無超調、無振動的前提下，將位置環增益設至最大。

c）速度環積分時間常數取決于定位時間的長短，在機械系統不振動的前提下，盡量減小此值。

d）隨后對位置環增益、速度環增益及積分時間常數進行微調，找到最佳值。

e）適當調整位置指令一次濾波時間常數。

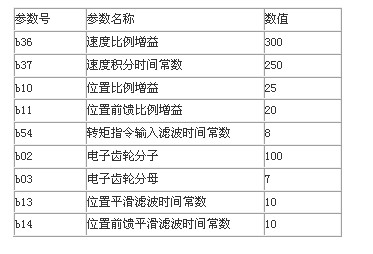

調試參數如下：

五. 總結

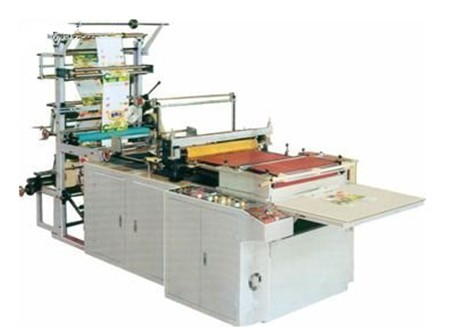

　　　該熱封切制袋機是在傳統老式設備的基礎上運用安迪伺服控制系統改造而成，具有提高效率；降低能耗；提成品率；提高封切精度；調試方便快捷；運行過程平穩；簡化機械結構等特點，具有更高的技術含量和更優良的性價比，為企業創造更多的效益。

                                                 大連安迪數控技術有限公司
